实验用继电器逆变电源电路

用继电器做逆变电路，虽然实用性不强，却可以作为初学者了解电路原理和学习实践的入门制作。本文介绍的逆变电路极其简单，可以驱动40W以下的白炽灯或荧光灯。

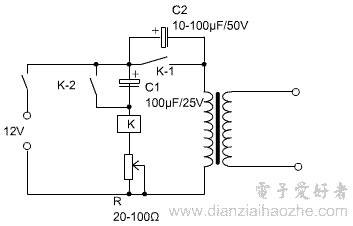

电路参见图示。接通电源后，电流通过继电器的常闭触点K-2以及电阻R流经继电器线圈，继电器得电吸合。继电器吸合后K-2断开，继电器断电释放，然后继电器又重新吸合、释放……，一直循环下去。这一过程中继电器的常开触点K-1反复通断，在变压器的初级线圈中产生脉动电流，从而在变压器次级侧获得高电压。

电路中C1的作用是使继电器的常开触点能可靠吸合，C2是减少触点通断产生的电弧，电阻R用来调节继电器吸合深度，使K-1能可靠接通。C2根据电路设计的输出功率选择，同时变压器也要根据输出功率来选择，R选用1W以上的电阻。

调试的时候在变压器输出端接一只小功率灯泡或荧光灯，调节电阻R使灯泡最亮无明显频闪即可。
