5.1～40V 4A直流可调稳压电源（L296稳压芯片）

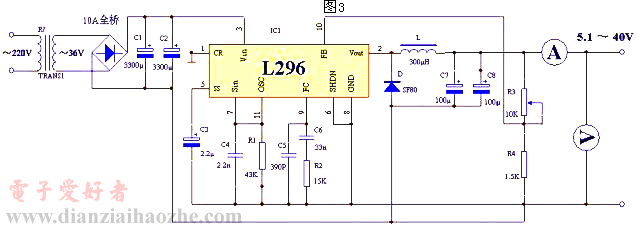

　　下面是用L296稳压芯片制作的输出5.1～40V 4A直流可调稳压电源的电路图，由于没有复位输出，所以12、13、14脚悬空，过压保护没有使用，所以15脚悬空，1脚接地，大家可以看到电路非常简洁，容易制作。

L296稳压集成电路简介：

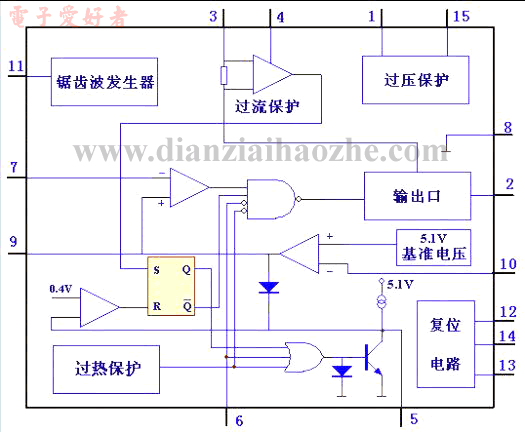

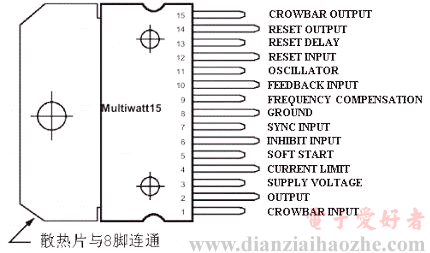

　　从其内部结构图（图1）可以看出，L296具有完善的过压、过流、过热保护及软启动功能,设置了重置电路输出端,禁止输入端,撬棍输入、输出端;输入电压范围宽,根据需要输入电压可在9～46V 内确定;最大输出电流为4A ,最大输出功率160W ,输出电压可在5. 1～40V 范围内连续可调。其封装形式为Multiwatt15，引脚排列如图2所示。

各管脚功能详述如下：

　　1 脚:撬棍输入端,即过压保护电路的输入端。当输出电压超过标称值20%时，触发外接SCR，以保护负载电路。若不用SCR ,该脚应接地。

　　2 脚:稳压器输出端。

　　3 脚:输入端VI 。

　　4 脚:限流端。此端开路时过载保护电流设定为5A若对地接最小电阻33kΩ,过载保护电流设定为2.5A 。

　　5 脚:软启动端,需外接软启动电容。

　　6 脚:禁止输入端。接高电平时L296 停止工作。

　　7 脚:同步输入端,多个L296的7脚连在一起，可以实现同步工作。

　　8 脚:公共地(与散热板连通)。

　　9 脚:频率补偿端。外接阻容网络,补偿误差放大器的频率特性。

　　10 脚:反馈输入端,接取样电路。直接接输出端时,输出电压固定为5.1V。

　　11 脚:振荡器引出端,需外接阻容元件以决定振荡频率。

　　12 脚:重置输入端。

　　13 脚:重置延迟端,需外接延时电容。

　　14 脚:重置输出端, (集电极开路输出) ,稳压器正常工作时此端输出高电平。

　　15 脚:撬棍输出端,接晶闸管的门极。
