7809/7909正负9V双电源稳压电路
发布时间 2009-09-02

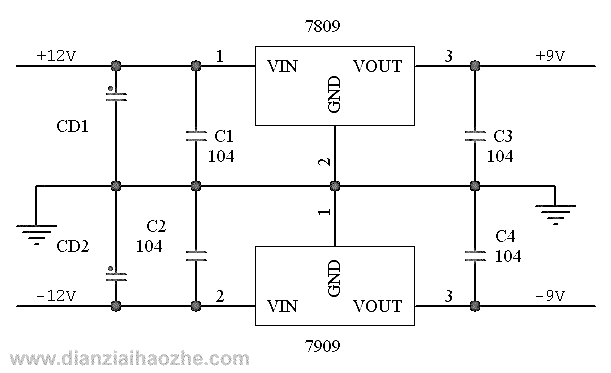

这是7809/7909三端稳压集成块双电源稳压的典型电路接法。7809为正电压线性稳压器，7909为负电压线性稳压器。它们的输出电流为１Ａ，压差不大时亦可工作于1.5A的最大输出电流。输入电压不可超过±35V，压差（输入电压-输出电压）不得低于２Ｖ。输入端滤波用电解电容的容量由实际电路对交流纹波抑制的要求决定。
