直流稳压电源使用攻略,直流稳压电源的认识、使用和选购

作者 杨法 来源 《无线电》杂志
浏览
发布时间 2010-12-19

常见的直流稳压电源通常是将220V的交流市电转换成用电器所需要的低压直流电。在一些特殊的应用中,也有升压作用的高压输出稳压电源,不过在业余电台相关应用中非常罕见。根据不同的应用需要,按照电源的功能和特性,直流稳压电源通常分为固定输出电压型的系统供电电源、可调稳压电源、可编程电源、恒流源、电压校准参考源等。随着科技的发展,电源的结构形式和控制电路不断更新,高频开关电路和智能化数控成为电源的发展方向。

直流稳压电源的应用与意义

直流稳压电源最基本的应用遍布于我们的生活中。笔记本电脑、MP3以及很多数码产品的电源充电器都属于稳压电源,大部分电子产品的外置电源也是稳压电源。业余电台爱好者必备的、为家中固定电台供电的 13.8V电源更是典型的稳压电压。直流稳压电源为我们使用电台提供了一个稳定的低压直流源。

直流稳压电源是实验室和维修领域最常用的基础仪器。稳压电源为用电器和电路提供可靠的电源供应。在维修中,常常通过替代电器自身的供电单元(常称替代法)缩小故障范围,同时利用稳压电源监视用电设备的工作电流,与正常值做比较,以及时发现电路短路、断路等异常故障,对电路故障的判断很有帮助。例如,对于一台不能开机的手持对讲机,一般检修的第一步是卸下对讲机电池,通过维修电源为对讲机供电,然后看对讲机的电流变化。如果对讲机可以正常开机工作,则重点怀疑电池组供电和接触点的问题,如果对讲机开机没有反应,回路中没有电流,那么首先怀疑对讲机内部供电电路的问题,诸如内部保险丝是否烧毁等,然后再按顺序检查开关和稳压电路。在没有功率计的情况下,有经验的HAM可以通过发射时对讲机消耗电流的大小来大致判断输出功率的水平,以及射频功放电路是否工作正常。

在电子产品的研发和检测上,可调稳压电源应用广泛,它可以替代电池供电,并模拟各种供电状况,包括过压、欠压、标准电压等。有些高端的稳压电源还能模拟电池的内阻工作,为产品研发提供更接近实战的实验数据。例如,用户需要修改手持对讲机的低电压告警阀值,那就需要通过软件修改对讲机内部设定的工程参数,然后通过可调稳压电源模拟欠压状态,来确认低压告警的确切数值。例如,测量车载对讲机的发射功率,需要使用稳压电源来替代汽车电瓶供电,使供电电压稳定,以避免因为电瓶充电饱和程度及新旧程度不同而出现的电压高低变化,从而避免影响测试数据。

直流稳压电源的意义在于可以替代电池提供稳定、可控的直流电源,其输出的电压稳定程度要优于普通电池。稳压电源输出电压易于控制,可满足各种应用的需要。通常,用于实验和维修的稳压电源都安装有电压和电流表指示装置,以实时监控电源输出状态,使用起来比临时用万用表测量供电电压和电流方便实用得多。不少多功能的稳压电源还具备恒流源功能、电压跟踪功能、可调过流保护功能等,进一步扩展了稳压电源的应用。

直流稳压电源使用攻略,直流稳压电源的认识、使用和选购

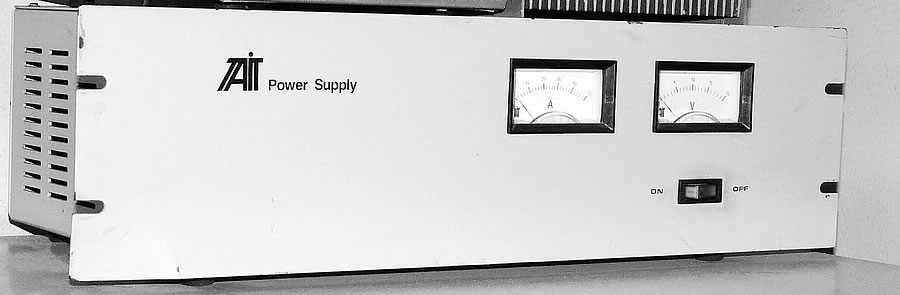

固定电压直流稳压电源

形形色色的直流稳压电源

根据应用需求的不同,直流稳压电源分为各类特性不同的电源产品。

系统直流电源主要针对低压用电器供电设计,通常功能简单,输出功率大,输出电流也比较大(从几安培到几十安培),能为多个用电器供电,满足较大功耗的用电负荷。

能长期连续工作、工作稳定是这类电源设计的重点,输出电压的漂移和电压调节精细度则不是重点。对于一些专用的基础型系统电源往往是固定电压型的,在电源操作面板上并不提供电压调节功能,甚至有的专用系统直流电源不提供监控输出电压的电表,业余电台爱好者使用最多的电台电源就属于此类电源。有的产品为了迎合用户的口味,都在基础型电源上添加了电压表和电流表,使得电源看上去更高科技一些,同时也方便监视电源输出状况。对于一些高端的系统直流电源,使用了单片机控制和液晶显示,设置电压可以通过键盘数字化输入,有些功能和指标几乎赶上可编程电源了。

直流稳压电源使用攻略,直流稳压电源的认识、使用和选购

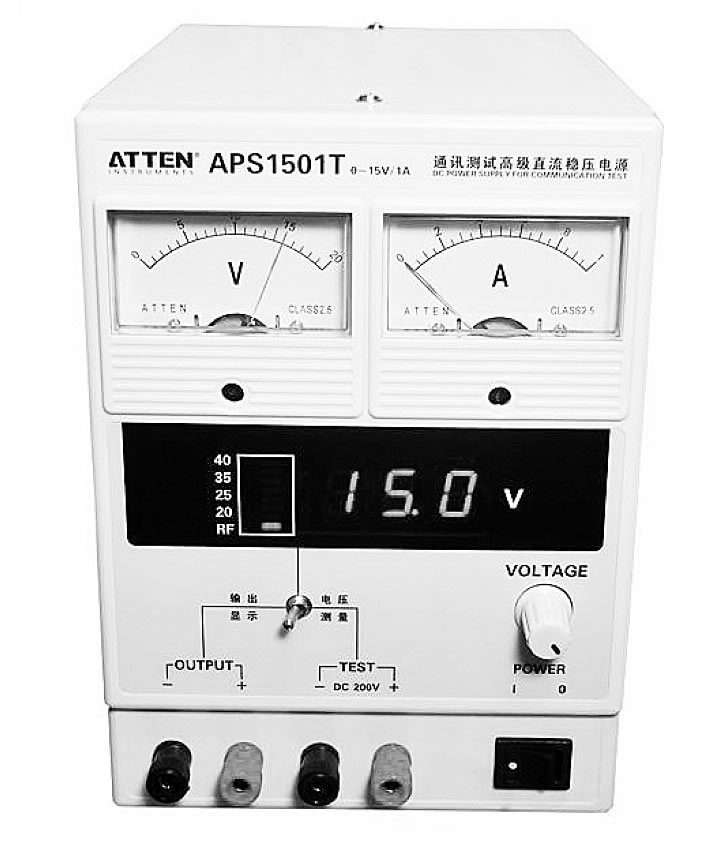

可调直流稳压电源

直流稳压电源使用攻略,直流稳压电源的认识、使用和选购

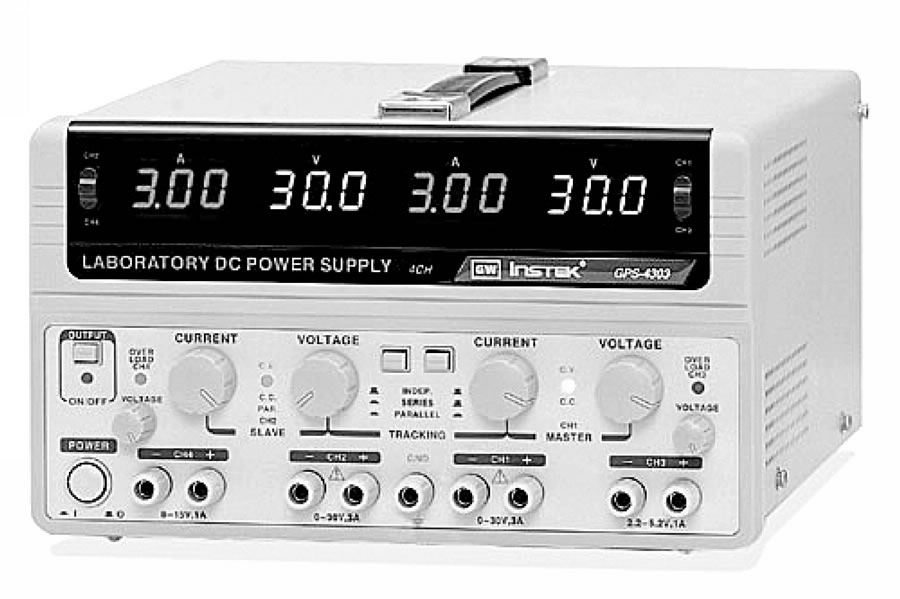

多路直流稳压电源
