分立元件制作的喊话器

　　在这里介绍一个简单实用的由三极管等分立元件组成的喊话器功率放大电路。这个电路也可以作有源音箱的放大器。虽然现在广泛使用的是集成电路功率放大器,但是通过制做一个三极管功率放大器不仅能学到电路的基础知识,而且对了解集成电路功率放大器的工作原理也是十分有用的。

　　一、元器件及材料的准备

　　所用的元器件清单如表1所示。在三极管的家族中,从它们的结构上来看,可以分为NPN型三极管与PNP型三极管两大类。从三极管的符号中可以看到发射极有一个箭头,箭头所指的方向就是电流的方向。 NPN型三极管发射极箭头向外,而PNP型三极管发射极箭头向里。因此可以明白NPN型三极管与PNP型三极管的工作电压和电流正好相反,这两类三极管是不能互换的,这在后边的制作中一定要注意。

　　电路中三极管VT3和VT4是一对推挽管,由于工作电流较大,所以要求它们的集电极最大允许电流不小于1A,集电极最大允许耗散功率不小于1W,这样放大器的输出功率可达1.5W左右。也可以用其他中功率或大功率三极管代用。

　　二、电路的制作与调试

　　图１是喊话器的电原理图,图２是它的电路板安装图,图３是它的电路板元件分布图。所有元器件的引线在安装前都应进行镀锡处理,这样才能保证焊接的可靠性。对照图１、图２和图３依次将电阻器、二极管、电容器、三极管装到电路板上。电阻器在电路板上的安装孔距都是10mm，所以这些电阻器全部为卧式安装,可以贴近电路板。驻极体话筒、电位器、扬声器要用导线连接到电路板上。

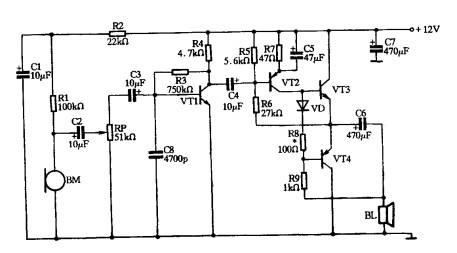

图１ 喊话器电原理图

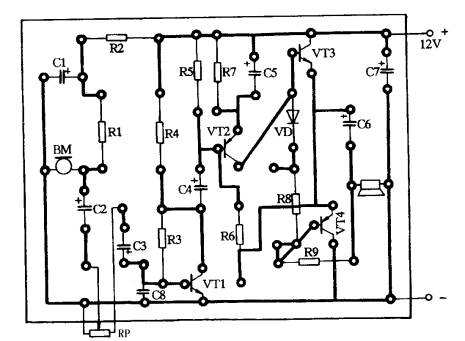

图２ 电路板安装图

　　通电前要仔细进行检查, 尤其要注意三极管的型号与管脚不能搞错。为了保险,可先在电阻器R8的旁边焊一导线(电路板上已留有位置)。接通12V电源,测量三极管VT3的发射极电压,应为电源电压的一半左右,如果不合适,可调整电阻器R6的阻值。然后测量一下电路的工作电流,应在5mA左右,这是三极管VT1和VT2的工作电流。将电阻器R8旁的导线去掉,再测量一下电路的总电流，应在10~15mA左右。如果电路的总电流过大，应减小电阻器R8的阻值，可以在电阻器R8旁再并联一只电阻器;如果电路的总电流稍小,可将电阻器R8换成110Ω或120Ω电阻器。

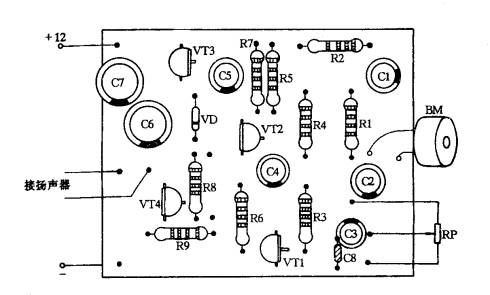

图３ 元件分布图
