红外线音频信号发送器

　　该红外线音频信号发送器由红外线调制信号发射和接收两部分组成。

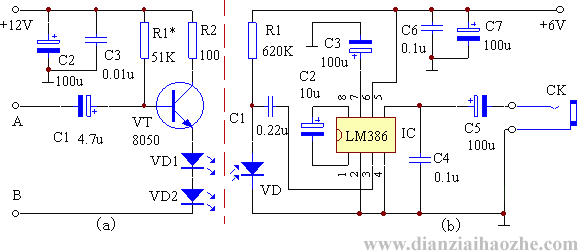

　　图(a)为发射部分电路。音频信号经C1耦合至三极管8050基极，对红外线发射二极管进行音频调制并向外发射。发射管VD1、VD2的静态电流由R1调节，通过调节静态电流可以削除失真。

　　图(b)是接收部分电路。红外线接收管VD接收到音频调制后的红外线信号，0.22微法电容将其中的音频成份耦合至LM386输入端。LM386是音频功率放大集成电路，在它的输出端即会输出被放大了的音频信号，通过耳机或扬声器就可以听到声音了。

　　元器件选择：
　　三极管VT选用8050中功率管，PCM =300mW，ICM=500mA，R2的功率不小于1/4W，VD为红外线接收管（不能用光电二极管，否则受可见光干扰影响接收效果）。
　　本转发器的调试很简单。发射部分只需调节R1使VT的静态电流在30mA左右。接收部分只要安装无误，不需调试即可工作。
　　两只发射管安装时，要考虑其辐射范围，让它们的有效辐射角度有一部分重叠。
　　本转发器的设计灵敏度稍低，目的是增加抗干扰能力。经实测，其有效转发距离不小于3m，完全可以满足一般家庭需要。发射器AB端接音源，根据不同音源的功率输出情况，最好加接一电位器用于调节输入音频信号的强度以免产生失真。
