白噪声电子催眠器

发布时间 2009-07-15

  该电子催眠器是利用白噪声的镇静和安宁作用制成,其效果优于单调的雨滴声催眠器。

  什么是白噪声呢?白噪声是借助色光的颜色来描述声音的一种表述。白色光是由各种颜色的光按一定比例混合而成的。如果用三棱镜来折射白色光,就会得到各种颜色的单色光。白噪声如同白色光一样,也是由多种单一频率的噪声混合而成的,其能量分布是连续和均匀的。图1是白噪声的频谱图,由图可见,它包含了可听到的所有频率的各种噪声。

白噪声电子催眠器

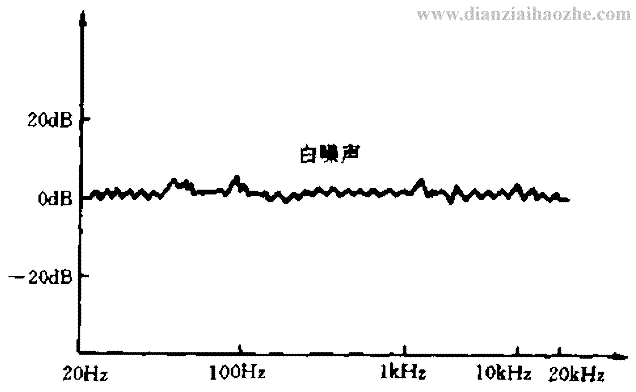

图1 白噪声频谱

  白噪声催眠器的电路如图2所示。接通电源后,电流经过电阻R1向电容C充电,VT1作为稳压管,其内部发生的噪声电流(电子无规则运动所产生)经三极管VT2放大后由耳机BE输出,发出柔和的“咝咝”轻微响声,能催人入眠。

白噪声电子催眠器

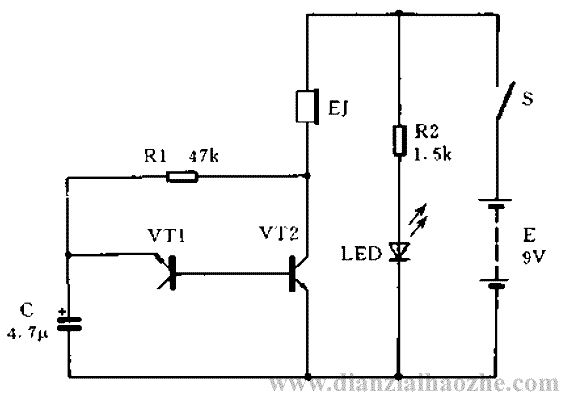

图2 白噪声电子催眠器电路

  元件选择:

  VT1为3DK2型开关三极管,集电极悬空。经试验,用其它型号的三极管或稳压二极管效果都不如3DK2好。VT2用3DK4或3DG12等型号硅NPN三极管,放大倍数大于150。LED用红色普通发光二极管,用作电源指示。

  R1、R2为小型碳膜电阻器,C用16V电解电容器,BE为8欧姆低阻耳塞。电源电压可在9V~15V间选用,可用层叠电池以缩小体积。

  使用时,将耳塞BE放大枕边,柔和的噪声就会诱导你进入梦乡。注意本机噪声功率已足够,不能再加大功率了,否则噪声过大,就会失去柔和感和催眠效果。
