具有声光提醒功能的熔断器监控电路

作者 茅凌云 来源 《无线电》杂志 2009.01
浏览
发布时间 2011-01-02

用作电路安全保护的熔断器(俗称保险丝)因价格低廉、使用简单、适用范围广的特点而被广泛采用。然而一旦有保险丝熔断你必须想办法找到并更换它们。如能有一个电路来监控保险丝的工况,在保险丝熔断后,能发出提示,帮助使用者或维修人员快速直观地找到问题原因。特别是有些由陶瓷之类物质做成实芯的快速熔断器或保险电阻,它们是无法通过检查外观来判断熔断器是否已经断开,熔断器监控电路就更加显得有必要。下面介绍这种电路的工作原理。

工作原理

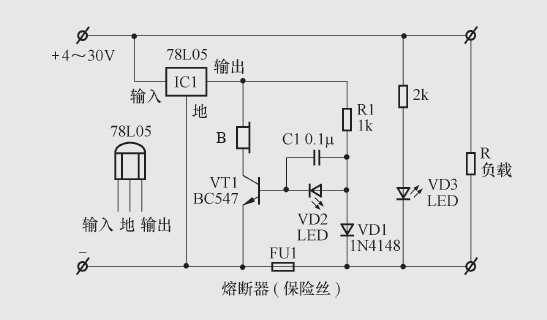

附图是该熔断器监测电路原理图。它能实时监控熔断器的工况:一旦熔断器断开,该电路就会立即发出声光提醒。电路适用工作电压可从4V到30V。电路非常简单,适合电源电路改装。IC1提供稳定的5V电压供监测电路使用。实验中发现,即使电源电压降到4V,电路仍能可靠地监控熔断器的工况。当熔断器FU1正常时,VD1正向导通,其正向压降不够自闪烁发光二极管VD2和VT1工作,这时VT1截止,蜂鸣器B不发声,电路处于监控待机状态。一旦FU1断开,负载电源回路被切断,VD1此时截止,5V电源电压通过R1,VD2使VT1立即导通,B得电发出报警声音提示,同时VD2因为有电流流过也不停地闪烁发光,从而实现电路的声光提醒,报警。C1的作用是防止由于VD2工作过程中通断造成B有"咯嗒"声。VD3是负载电源指示灯。FU1正常时,VD3发光指示熔断器和负载电源工作正常。

熔断器监测电路原理图

制作与测试

制作时,元器件可参考图中选择,无特殊要求。B采用自振荡蜂鸣器,这样只要在通电情况下就能发出"嘀嘀"的提示声。VD2可选用任意的自闪烁发光二极管。如果不需要闪烁提醒,可采用普通的LED替换。此时 C1可以省略。VT1(BC547)可用常见的8050替换。电路测试时可先用开关代替FU1进行测试。电路只要接线正确,无须任何调整就可以正常工作。
