无风却闻风铃声 制作一个免维护的“阳光风铃”

作者 孙德庆 来源 《无线电》杂志
浏览
发布时间 2011-01-03

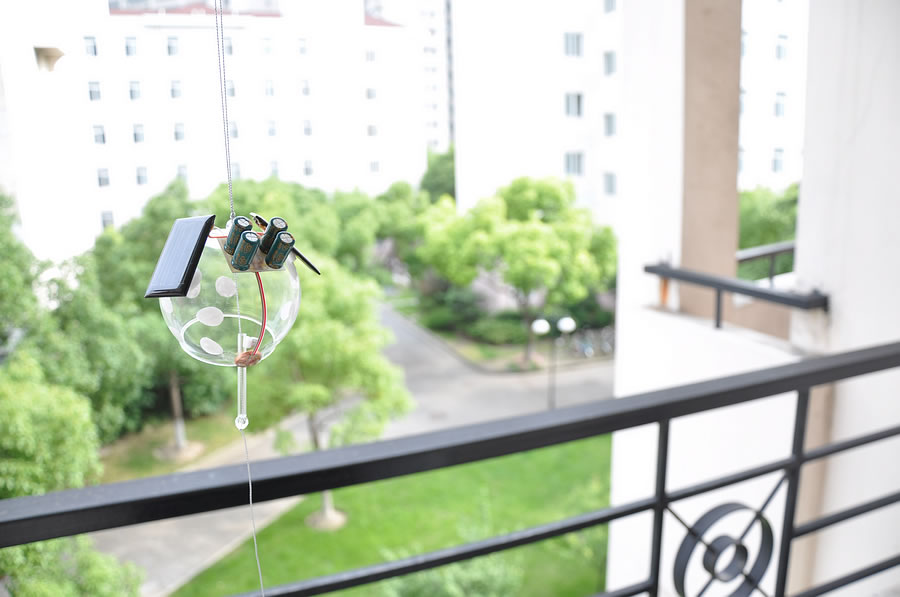

免维护“阳光风铃”

谁见到过风?  你没有,我也没有。
但当风铃轻轻唱, 便是风儿经过时。

          ——改自Christina Rossetti

风铃的清脆响声往往只属于微风的天气,但是无风的日子,它却会静默不语。不过,当和煦的阳光转化成了电流,“推动”风铃,风铃的轻舞便会打破沉寂,带来一丝清新的活力。

这是一个风铃与BEAM bot的组合。BEAM是Biology(生物)、Electronics(电子)、Aesthetics(美学)和Mechanics(机械)的缩写。顾名思义,这种机器建造法崇尚简洁,以模拟电路为主,成本低,容易上手。

这个风铃就采用的BEAM bot中的倍压式太阳能引擎。当它吸满阳光,便会用风铃外面的线圈吸引风铃的玻璃柱撞击风铃外壳,发出响声。这种电路能真正做到免维护,也不需要为电池的更换和处理花费心思。只要有阳光,它就可以不停地工作下去。

这个制作材料简单,且不涉及编程。风铃、少量元器件、烙铁、焊锡丝和万用表就是所有需要的材料和工具。材料募集完成后,经过十几分钟的制作,你就可以看到风铃在阳光的驱动下发出响声。

材料准备

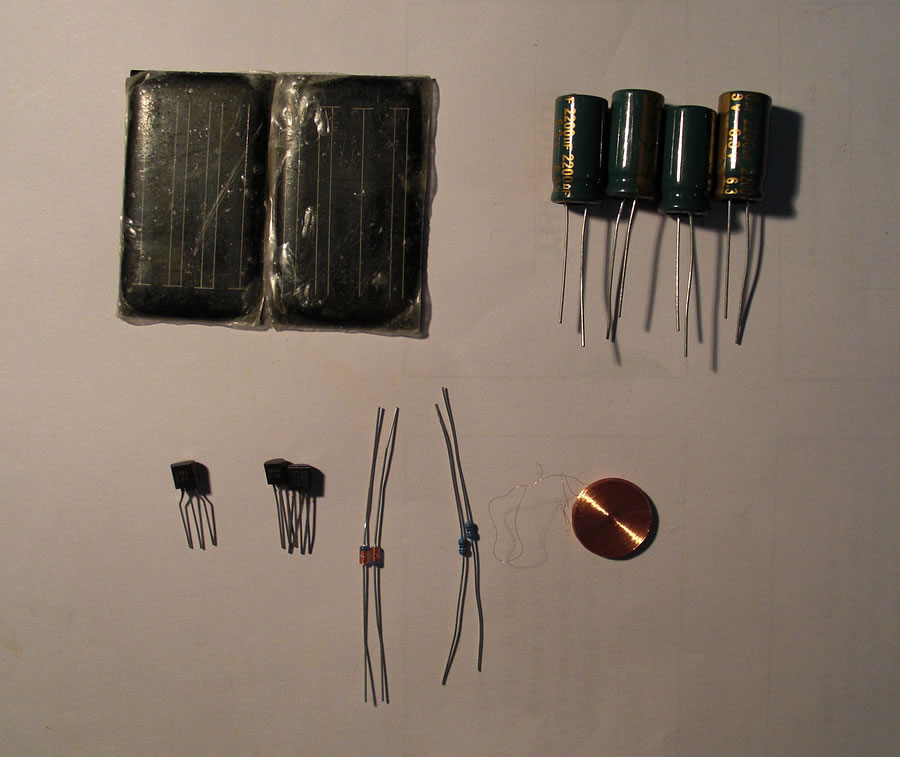

制作材料

太阳能电池板 (2V×2 或 4V×1)
电容 (4700μF×2 或 2200μF×4, 耐压高于5V)
MN1381-L
PNP、 NPN三极管各1只 (9012+9013或8050+8550)
低压降二极管1只 (MBR0520或1N60或1N5817)
电阻 2个(1kΩ,无需精确)
电磁线圈1个
洞洞板或自行制作PCB(未示出)
风铃1只(未示出)
钕铁硼磁铁1小块(未示出)
