电子制作创意作品:有趣的激光竖琴

作者 张彬杰 来源 《无线电》杂志
浏览
发布时间 2011-01-03

在上海世博会的伊朗馆,我看到了一架没有琴弦的竖琴,那是众多参观者公认的伊朗馆里最有趣的展品!参观者只要伸手穿过那架通体黑色的竖琴,音调就会被“奏响”。没有琴弦怎么奏响?工作人员为我们揭示了秘密——他按了一下琴身上的“光”按键,14道红色的激光束就从琴的上端射出。他说,这是激光竖琴。我们用手指一“拨”激光束,竖琴就会发声,每一束光都有不同的音高。据说这个竖琴原本放在伊朗的科学馆里,主要是为了激起小朋友对音乐和科技的兴趣。

这个激光竖琴也让我回想起了许多陈年旧事,很久前我就曾经和同学说过,我也能做一个激光竖琴,还和他打了赌,只是由于时间的问题一直没有完成。看了伊朗馆的激光竖琴,我决定制作它,当然是一款很简陋的激光竖琴。不过对于喜好DIY的朋友而言,也是一个不错的创意小制作。

电子制作创意作品:有趣的激光竖琴

制作需要的材料(见附表)

                     附表 使用AT89C2051方案的元件清单

                     编号      零件名称     数量

                        1       12MHz晶振     1
                        2       10kΩ电阻      6
                        3       10μF电容      1
                        4       20针插座      1
                        5       AT89C2051     1
                        6       无源蜂鸣器     1
                        7     8550PNP三极管    1
                        8        1kΩ电阻      1
                        9        光敏电阻      5
                       10        3V激光管      5
                       11         电池盒       1
                       12         木块         3
                       13       插针、插座    若干
                       14       铜座、螺丝    若干
                       15         洞洞板       1

整体结构

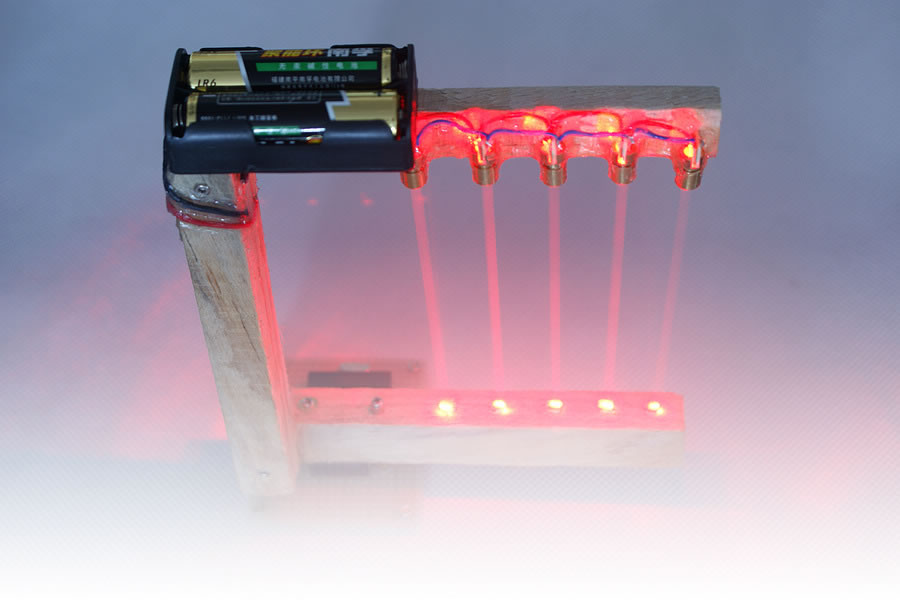

这个激光竖琴,用3个木块构成,并用螺丝和热熔胶固定成接近竖琴的形状。

在上面的木块上安装5个3.0V激光管,并用热熔胶固定在下面的木块上。用0.8mm的钻头钻洞,并安装对应的5个光敏电阻,即组成基本的基座。然后,在合适的地方放置5号电池盒,也用热熔胶固定。最后,根据电源原理图,把对应的引线和插座连接,以方便后期的连接和升级。最后,再与电路板底座连接。底座的电路我先后做了两种,分别采用的是AT89C2051和ATMEGA8这两款单片机。当然,性能和效果也是不同的。由于材料有限,我只做了5根弦的作品。
