电子制作创意作品:有趣的激光竖琴

作者 张彬杰 来源 《无线电》杂志
发布时间 2011-01-03

电子制作创意作品:有趣的激光竖琴

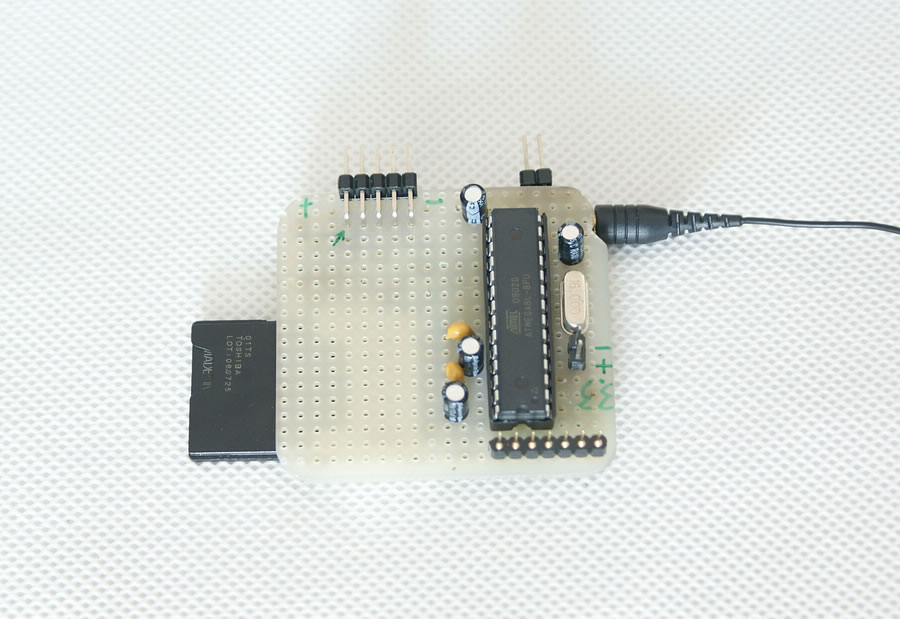

AVR单片机底板

电子制作创意作品:有趣的激光竖琴

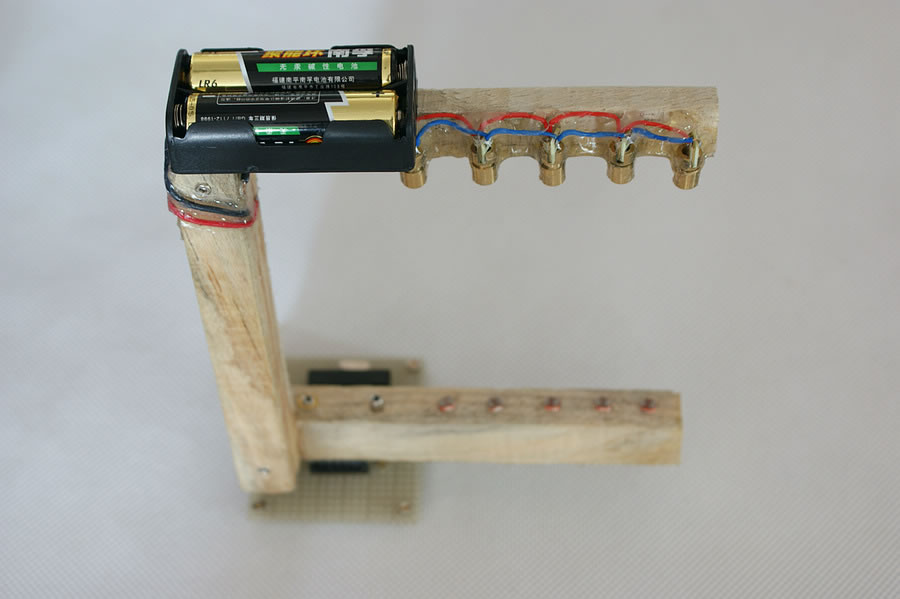

激光竖琴的结构

采用51单片机的电路使用了AT89C2051单片机,在P3.7引脚上连接发声元件,即无源蜂鸣器。通过三极管放大电流,使音乐更响亮。其余部分是51 单片机的最小系统。电路的电源用2节5号电池。大家可能会认为,这个音符没有音色啊。因此,我又对这个51单片机做的发声底座进行了改变,用M8单片机重新设计了发声的底座。使用新设计的M8单片机电路,我们可以将音色文件放到SD卡中,大家根据自己的喜好,放入喜欢的音符,如钢琴、二胡、吉他等。不过,音符需要自己用电脑事先录制,并保存为8位的WAV文件,文件名为D、R、M、F、S、L、X。程序会判断哪根激光被阻挡,播放相应的音符文件。声音通过 M8单片机的OC1A、OC1B产生。只要把音频输出的OCR1A、OCR1B和音响或耳机连接,就能听到响亮的音符了。

上一页123
