使用BH1417集成块制作的精致MP3转发器

作者 任杰 来源 《无线电》杂志
浏览
发布时间 2011-01-07

一直想用BH1417做个MP3转发器,却苦于找不到合适的外壳,前些天逛电子市场买到一个漂亮的铝合金方盒,粉红的磨砂外表,看起来很不错,于是决定用它当外壳了。BH1417的性能指标与工作原理《无线电》杂志多期都讲到过。

这里提出两点:一是关于BH1417最低工作电压,一般提到BH1417采用5V电源供电,用电池供电就显得很不方便。根据笔者试验,BH1417在3V时完全可以正常工作,甚至低到2.5V也不成问题,加上工作电流很小,在制作时可以用小号的干电池或锂电池供电。

另一点是BH1417制作转发器要不要加射频功放。笔者发现,采用3.7V锂电池供电,BH1417第11脚作射频输出(采用软导线作天线)时,发射距离可以达四五十米,而在5V供电、加一级小功率管构成射频功放时,整机工作电流会大大提高,而发射有效距离很难达到百米。并且在没有场强仪的情况下,很难使射频功放达到调谐的最佳状态。所以,在转发器要求的发射距离较小时,没有必要加上射频功放部分。以上两点确定后,就设计了电路。

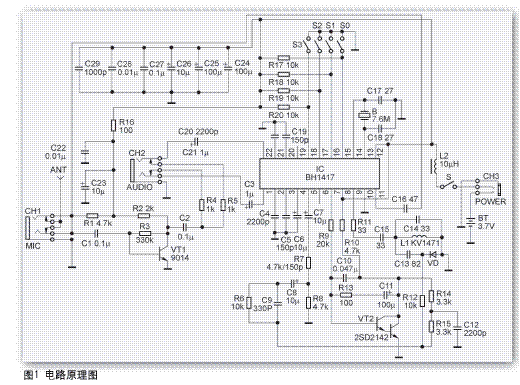

MP3转发器电路原理图

笔者使用的是标准的外围电路,如图1所示。CH1为话筒输入插口,CH2为音频输入插口,输入音频信号时,话筒输入端自动弹开,发射天线采用小型橡胶天线,此时用于MP3音频信号转发;当音频信号输入插头拔出,插入驻极体话筒时,橡胶天线断开,话筒的传输线兼做天线,此时可当作无线话筒使用。使用话筒输入时,考虑到在实际中一般使用单个话筒,所以采用单路话筒放大电路。

元器件选择

为了做到体积小、外观统一,除了接插件、开关、大电容、晶体振荡器及电感线圈外,其余容阻器最好采用0805封装的贴片元件。需注意的是,为了布线方便,R17~R20四个上拉电阻采用1/16W的直插件,这样可以避免跳线。为了改善音质,小电解电容全部使用钽电解电容。L需要自行绕制,如果使 BH1417工作在高频段,L可用直径0.5mm左右的漆包线或镀银铜导线在直径4mm的骨架上绕4匝或在直径5mm的骨架上绕3匝脱胎而成。变容管 KV1471和达林顿复合管2SD2142不好买,并且价格较贵,笔者试过,KV1471可用其他型号的变容管代替,如BB910等;2SD2142可用一般高频小功率管如9014等代替,但要求β 值必须较大,读者也可以考虑用两个β值较小的管子复合搭接组成。电池可以用2~3节1.5V小号电池或用3.7V锂电池。为了使发射天线尽量短小,笔者使用了无线路由器上用的橡胶天线,但这种天线与工作频率不匹配,使得发射距离大打折扣(实测发射距离只有十几米),不过这个范围已经能满足笔者的需要了。
