为铅酸蓄电池充电器制作一个智能定时插座

作者 李胜 来源 《无线电》杂志
发布时间 2011-01-07

为铅酸蓄电池充电器制作一个智能定时插座

二、元件选择

元件选择如电路原理图上的标注:VT1、VT3、VT4 选用S8050 型三极管,VT2 选用S8550 型三极管,IC1选用LM7812,VD1 选用IN4148 型二极管,VD2~D6选用IN4007型二极管,LED1、 LED2选用普通红色发光二极管,LED3 选用普通绿色发光二极管,R1选用2kΩ 普通电阻,R2 选用10kΩ普通电阻,R3、R4 选用1kΩ 普通电阻,开关S1 选用KDC-A01-06Y 型的,P1和J1 分别选用普通单声道耳机插头、插孔。变压器T 选用3W/14V 电源变压器, C1 选用1000μF/25V 电解电容,C2、C3、C4 选470μF/25V电解电容, C5 选用47μF/25V 电解电容。实物如图2所示。焊好的电路见图3。

为铅酸蓄电池充电器制作一个智能定时插座

三、智能定时插座的安装与使用说明

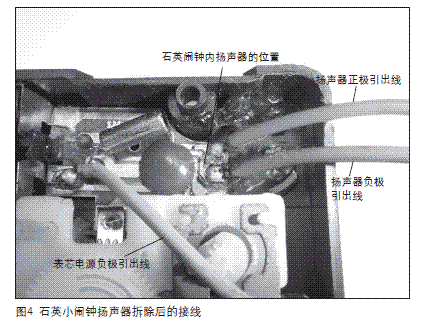

笔者利用万能印制板来焊接本定时插座电路,安装时注意,一定要将石英小闹钟内的小扬声器拆除,小扬声器正极所接位置接三极管VT2发射极,小扬声器负极所接位置接三极管VT2基极,引线见图4。本人焊接成的定时插座电路与充电器连接如图5所示。

为铅酸蓄电池充电器制作一个智能定时插座

为铅酸蓄电池充电器制作一个智能定时插座

在充电前,先将定时值设好,将充电器控制信号输出插头P1和定时控制信号引入插孔J1连接好,充电器与蓄电瓶连好,插好交流电源插头,最后按下开关S1按钮,智能定时插座会自动在充电器转入浮充充电状态时开始计时,并在定时值达到时结束充电。当充电器因蓄电瓶出问题(比如过度失水)而无法转入浮充充电状态时,将充电器插头P1和定时插座间的插孔J1断开,定时插座则通电开始计时, 当定时值达到时自动结束充电。
