制作CUBE8光立方（3D立方体LED显示器）

第1步：焊接单片机

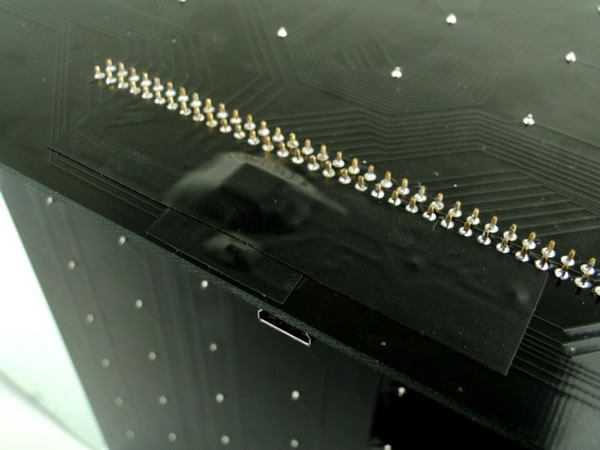

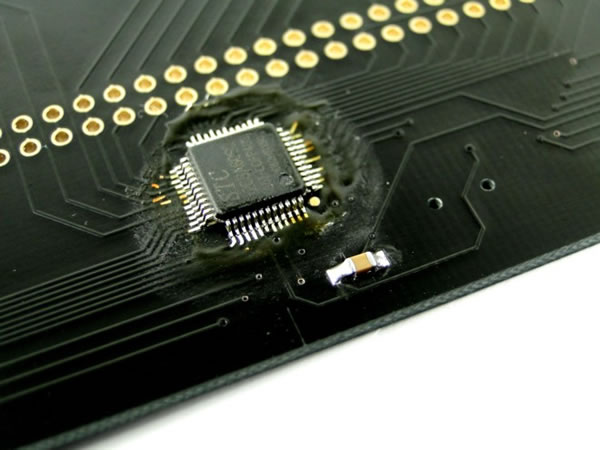

CUBE8采用了精简设计，所以核心电路部分只有一个单片机和一个滤波电容，我想不会有比这再简单的电路设计了吧。在制作CUBE8的过程中，首先要完成的就是核心电路部分，它的品质直接关系到整个制作。CUBE8使用的单片机是LQFP48贴片封装的，体积很小，也为焊接带来了一定的难度。焊好后，用黑色绝缘胶带把芯片和电容包好，即美观又安全。

第2步：焊接排孔

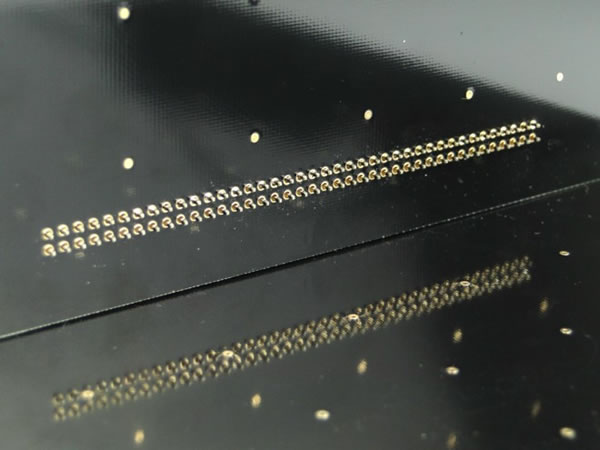

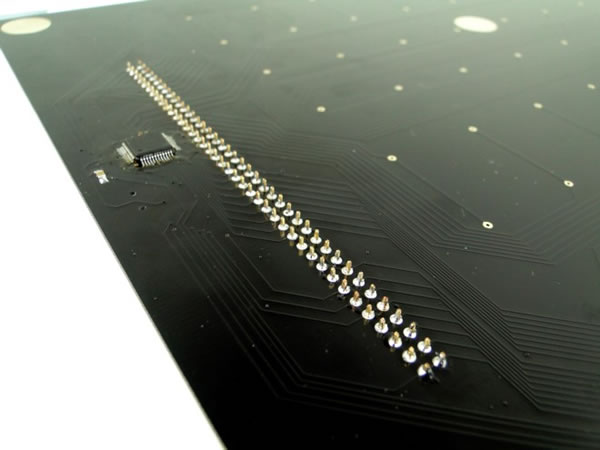

把套件中双排排孔插入PCB底板的正面，PCB底板的背面焊接引脚。

第3步：焊接LED呼吸灯

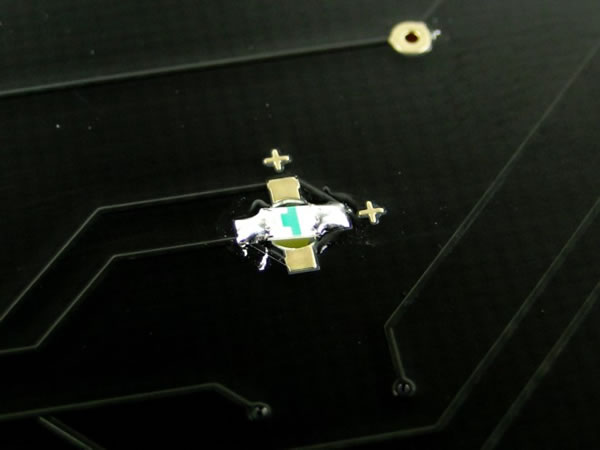

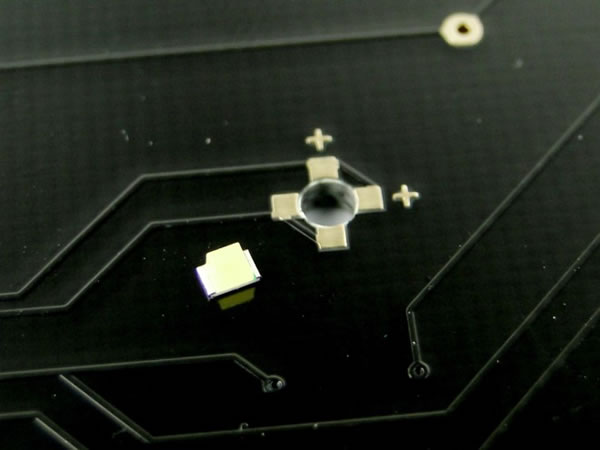

这个贴片式呼吸灯也算是CUBE8的一个创新设计了。在PCB上打一个孔，然后把贴片LED塞进去。不破坏PCB正面的整洁效果，又可以照亮孔周围的PCB，让它更漂亮。

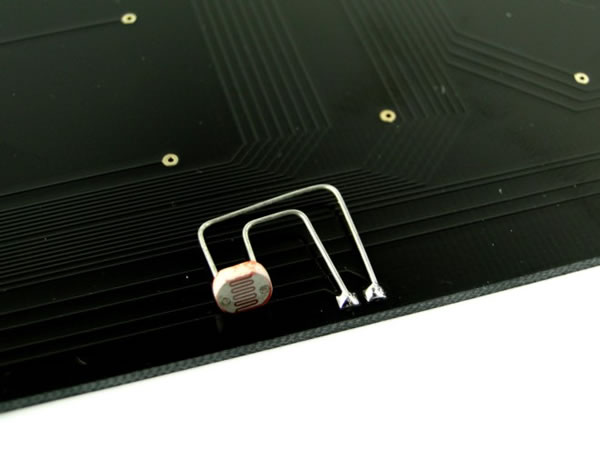

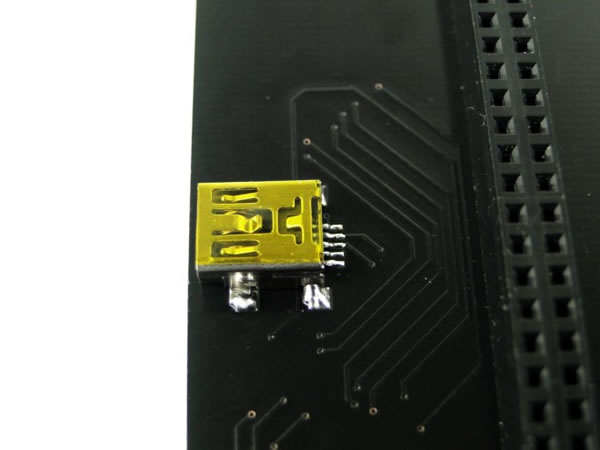

第4步：焊接光敏电阻和miniUSB接口

第5步：焊接弯排针到立板上

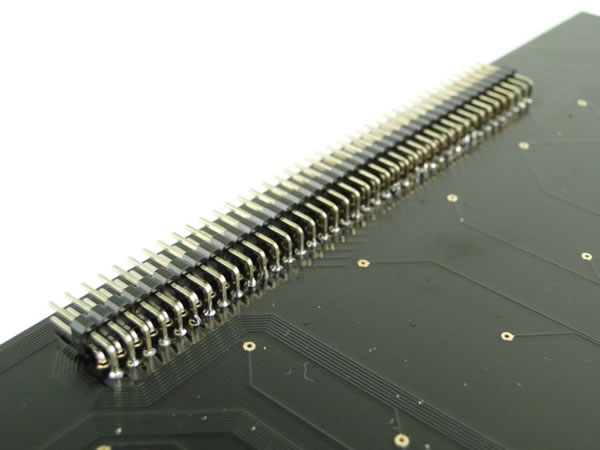

在立板上焊接弯排针是需要一些技巧的。因为我在设计之初就希望立板的正面是不挂锡的，所以必须从背面焊接。但实际制作中发现，从立板正面焊接也是可以的，对美观的影响不大。

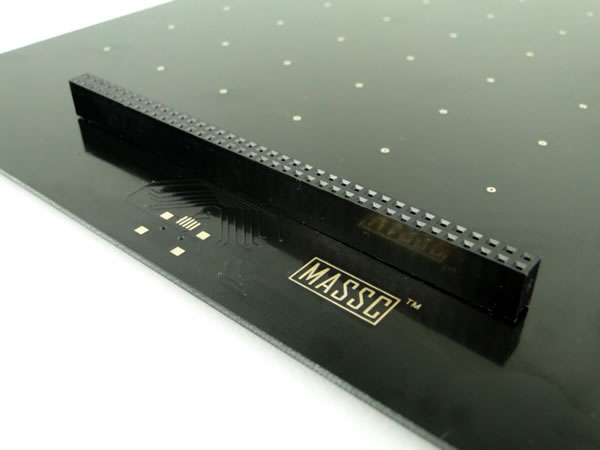

第6步：焊接转接针孔

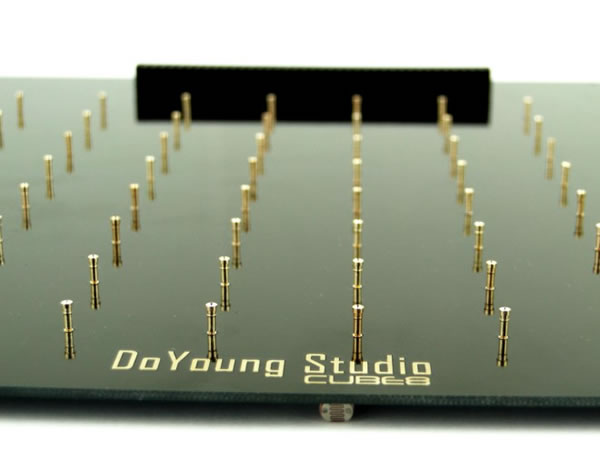

转接针孔是为了方便LED阵列拆装而设计的，因为是重要的接插件，我特意定做了镀金材质的，正好可以和镀金的PCB相得益彰。将立板和底板共128个转接针孔插入正面，在背面加锡焊接。
