双线圈金属探测仪

浏览
发布时间 2008-11-09

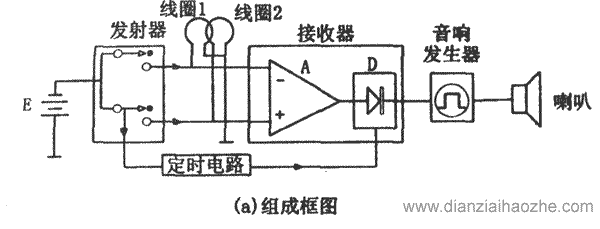

如图所示为双线圈金属探测器电路。该探测器由探测头、发射器、接收器、定时器和音响发射器等组成。

双线圈金属探测仪

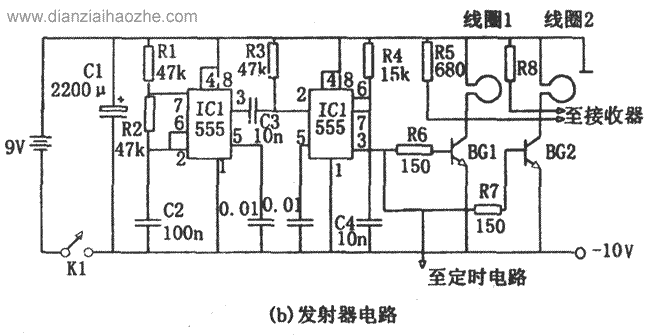

发射电路如图(b)所示,由多谐振荡器(IC1、R1、R2、C2)、单稳定时器(IC2、R4、C4)组成,且定时器IC2受多谐振荡器IC1输出的脉冲触发。振荡器的振荡频率为f=1.44/(R1+2R2)C2,图示参数对应的约为100Hz。定时器的定时时间为td =l.1R4C4,图示参数对应的约为165μs。在定时时间内,由IC2③脚输出的(高电平)信号使BG1、BG2饱和导通。

双线圈金属探测仪

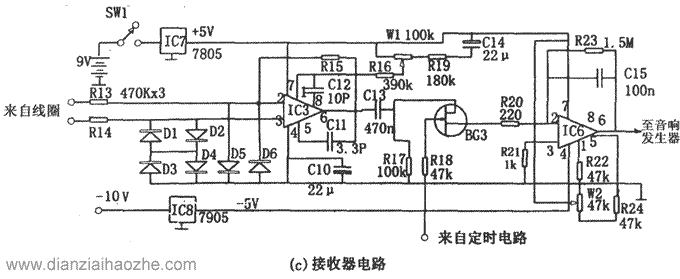

接收电路如图(c)所示,主要由差分放大器和检测放大器组成。差分藏大器IC5(μA709CP)将图(b)中线圈的感应信号进行差分放大,放大后的信号在定时电路的开启波门期间通过BG3,送至检测放大器IC6。

双线圈金属探测仪

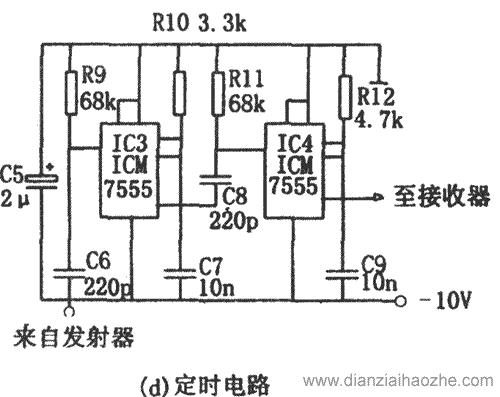

定时电路如图(d)所示,由IC3、R10、C7和IC4、R12、C9组成的两个单稳延时电路组成,且IC4受IC3的输出控制。其中前者的延迟时间为td=l.1R12C9,图示参数对应的约为36μs;后者盼延迟时间为td2=1.1R10C7,图示参数对应的约为50μs,其输出信号送至接收器的BG3,以作为开启波门。

双线圈金属探测仪

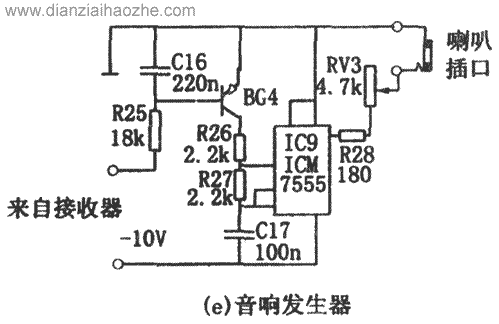

音响发生器如图(e)所示,核心是由555(IC9)、BG4、R26、R27、C17等组成的多谐振荡器。当无金属感应信号时,由IC6⑥脚输出的信号使BG4截止,多谐振荡器不工作,相应喇叭不发声。当有金属感应信号,且搜索线圈逐渐向金属体靠近时,感应信号变大,则BG4的导通状况变好,从而使IC9的振荡频率逐渐增高,当接近金属体时,由IC9输出的高频振荡信号便驱动喇叭发出高频音响,表示此处有金属物体。

双线圈金属探测仪
