振幅稳定的可调正弦波振荡器

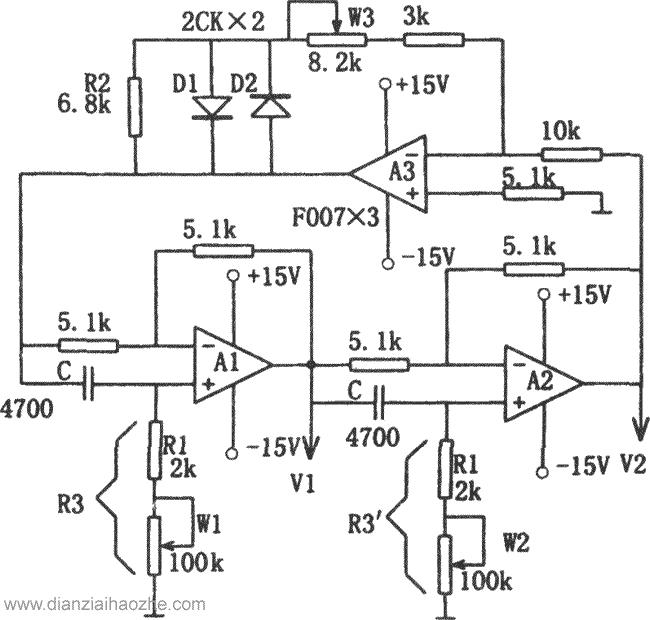

　　如图所示为频率可调、幅度不变的正弦波振荡电路。该电路由两级移相电路和一级分线性反相放大器串接而成。移相电路采用集成运算放大器A1、A2和RC的组合。由于反相器A3的相移是180o，所以，两级移相电路也应移相180o，以保证电路振荡所要求的总相移360o的条件。二极管D1、D2在电压较低时动态电阻很大，所以As组成的反相电路增益很高，保证电路的起振。当振荡幅度升高时，D1、D2的动态电阻越来越小，降低了电路的增益，从而使输出幅度得到稳定。由于二极管有较大的死区电压，所以小信号输出时波形有间断，故附加了电阻R2。

电路的振荡频率为：

　　调节电位器W1和W2可以改变频率。由于移相电路不对振幅产生影响，所以，频率的调节不影响振幅的稳定性。调节W1可使频率变化约为10倍，超过此范围后其调节作用已不明显，这时可通过w2进行调节。该电路的最高频率受运算放大器转移速率和移相电路的限制，为了进一步提高频率，可将与电位器串接的电阻R1短路，这时最高频率可达100kHz以上，但输出幅度较小，而且调节幅度时也会影响频率。调节电位器W3可改变输出幅度。输出的两路正弦波V1和V2相位差可通过调节W2来改变。按图中元件数值，电路的频率可调节范围为300Hz ～15kHz，波形失真小于1％。
