采用晶振和变容二极管的调频发射电路

浏览
发布时间 2008-11-13

晶体振荡式调频发射电路频率稳定性很好,但应用于调频广播和无线耳机时,调制的频偏较LC振荡器小得多,在用收音机收听时,音量较小,声音不圆润,一般更适合频偏较小的无绳电话及对讲机等电路中。

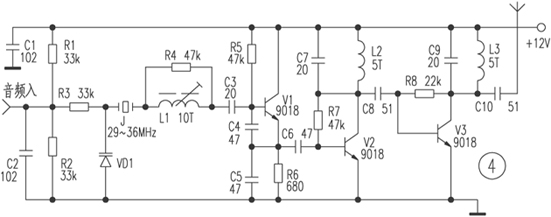

电路中J、VD1、L1、C3~C5、V1组成晶体振荡电路。由于石英晶体J的频率稳定性好,受温度影响也较小,所以广泛用于无绳电话及AV调制器中。V1是29~36MHz晶体振荡三极管,发射极输出含有丰富的谐波成分,经V2放大后,在集电极由C7、L2构成谐振于88~108MHz的网络选出3倍频信号(即87~108MHz的信号最强),再经V3放大,L3、C9选频后得到较理想的调频频段信号。

频率调制的过程是这样的,音频电压的变化引起变容二极管VD1极间电容的变化,由于VD1与晶体J串联,晶体的振荡频率也发生微小的变化,经三倍频后,频偏是29~36MHz晶体频偏的3倍。实际应用时,为获得合适的调制度,可选择调制频偏较大的石英晶体或陶瓷振子,也可以采用电路稍复杂的6~12倍频电路。若输入的音频信号较弱,可加上一级电压放大电路。
