恒流二极管的扩流和升压应用技巧

扩展电流或电压的方法

（1）利用并联法扩流、串联法升压

使用一只恒流二极管只能提供几毫安的恒定电流，若将几只恒流管并联使用，则可以扩大输出电流。例如2DH5C型恒流管的IH=5mA，两只管子并联后为10mA，电流扩展了一倍。需要指出，将几只恒流二极管并联使用时，恒流源的起始电压等于这些管子中的最大值，而正向击穿电压则等于这些管子中的最小值。此外，在扩展电流的同时，恒流源的动态阻抗将变小。

利用串联法可以提升电压。例如，将几只性能相同的恒流二极管串联使用，可将耐压值提高到100V以上。假如每只管子的恒流值不等，那末恒流值较小的管子将首先进人恒流状态。必要时可给IH值较小的管子并联一只分流电阻，使各管子同时进人恒流状态。

（2）利用晶体管、场效应管进行扩流及升压

扩流及升压电路分别如图１（a）、（b）所示。

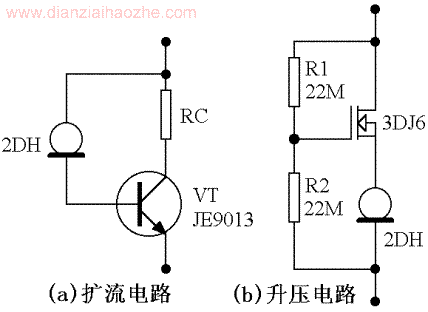

图１ 恒流二极管扩流电路和升压电路

图１（a）是由晶体管JE9013和恒流二极管构成的扩流电路。设恒流管的恒定电流为IH ；JE9013的共发射极电流放大系数为hFE，扩展后的恒流值由下式确定：

IH ‘=(hFE +1)IH≈hFE IH

由结型场效应管3DJ6与恒流二极管组成的升压电路如图１（b）所示。R1、R2均为偏置电阻，阻值应取几十兆欧。令恒流二极管的正向击穿电压为V(BO)，结型场效应管的漏--源极击穿电压为V1，则恒流源的耐压值V2=V(BO)＋V1

同时进行扩流和升压

某些情况下要求对恒流二极管同时进行扩流与升压，这时可采用如图２所示的电路。现由NPN型高反压管VT（3DG407）、恒流二极管2DH560、辅助电源EB构成扩流电路。2DH560的IH=5.60mA，起始电压VS=4.0V，设VT的发射结压降VBE＝0.65V，EB应大于VS与VBE之和（4.65V）。VD1和VD2为温度补偿二极管。输出级采用VMOS管，其栅极电压由稳压管VDz1、VDz2和电位器RP所决定。

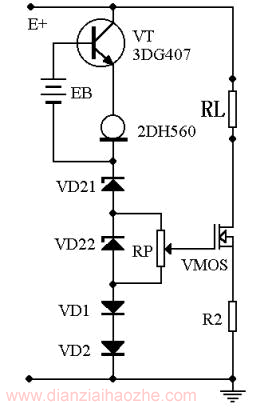

图２ 恒流二极管同时扩流和升压的应用

VMOS管属于高效场效应功率管，其性能远优于双极型功率管。它具有输人阻抗高、驱动电流小、耐压高（最高可承受1200V的高压）、工作电流大（1.5～100A）、输出功率高（1～250W）等优点。该恒流源电路能同时达到扩展恒定电流与提高工作电压之双重目的。在业余条件下，亦可用3只3DD15型大功率晶体管并联后代替VMOS管，但是要求这些管子的hFE值必须一致，并且要给每只管子加装合适的散热器。
