变容二极管在LC振荡器中的应用

　　变容二极管是受电压控制的电子可变电容。换句话说，变容二极管表现出来的电容是反偏电势的函数。这种现象导致了变容二极管在一些需要考虑电容因素的场合的几种常见应用。

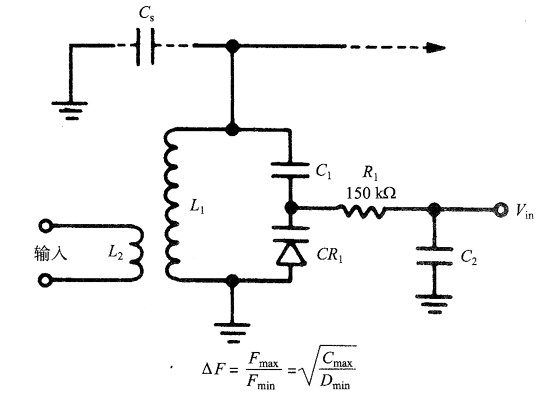

　　图1为一个典型的变容二极管调谐的lc振荡电路。电路耦合电感l2，的作用是当振荡电路被当作射频放大器使用时，将射频信号输人到振荡电路。主要的 lc振荡电路包括主电感l1，和电容c1与cr1的串联电容。除此之外，还要考虑广泛存在于电子线路的杂散电容cs。隔直电容和串联电阻的功能前面已经介绍过了。电容c2的作用是对调谐电压vin，进行滤波。

　　因为lc调谐的振荡电路的谐振频率是lc的函数，我们发现振荡电路的最大与最小谐振频率之比随着电容比的平方根变化。此处电容比是指反偏电压最小时的电容与反偏电压最大时的电容之比。因而，电路的调谐特征曲线（偏压一谐振频率）基本上是一条抛物线。
