什么是续流二极管?续流二极管的用途?

浏览
发布时间 2009-10-09

  续流二极管都是并联在线圈的两端,线圈在通过电流时,会在其两端产生感应电动势。当电流消失时,其感应电动势会对电路中的原件产生反向电压。当反向电压高于原件的反向击穿电压时,会把原件如三极管,等造成损坏。续流二极管并联在线 两端,当流过线圈中的电流消失时,线圈产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉。丛而保护了电路中的其它原件的安全。

  在电路中反向并联在继电器或电感线圈的两端,当电感线圈断电时其两端的电动势并不立即消失,此时残余电动势通过一个二极管释放,起这种作用的二极管叫续流二极管。其实还是个二极管只不过它在这起续流作用而以,例如在继电器线圈两端反向接的那个二极管或单向可控硅两端反向接的也都是为什么要反向接个二极管呢?

  因为继电器的线圈是一个很大的电感,它能以磁场的形式储存电能,所以当他吸合的时候存储大量的磁场当控制继电器的三极管由导通变为截至时线圈断电但是线圈里有磁场这时将产生反向电动势电压可高达1000v以上很容易击穿推动三极管或其他电路元件,这是由于二极管的接入正好和反向电动势方向一致把反向电势通过续流二极管以电流的形式中和掉从而保护了其他电路元器件,因此它一般是开关速度比较快的二极管,象可控硅电路一样因可控硅一般当成一个触点开关来用,如果控制的是大电感负载一样会产生高压反电动势原理和继电器一样的。在显示器上也用到一般用在消磁继电器的线圈上。

  经常和储能元件一起使用,防止电压电流突变,提供通路。电感可以经过它给负载提供持续的电流,以免负载电流突变,起到平滑电流的作用!在开关电源中,就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时,续流电路可以释放掉变压器线圈中储存的能量,防止感应电压过高,击穿开关管。

  一般选择快速恢复二极管或者肖特基二极管就可以了,用来把线圈产生的反向电势释放掉!

续流二极管用途

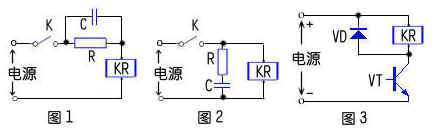

  在图3中KR在VT导通时,上面电压为上正下负,电流方向由上向下。在VT关断时会,KR中电流突然中断,会产生感应电势,其方向是力图保持电流不变,即总想保持KR电流方向为由下至下。这个感应电势与电源电压迭加后加在VT两端,容易使VT出穿。为此加上VD,将KR产生的感应电势短路掉,电注是你所说的“顺时针方向在二极管和继电器所的小回路里面流动”,从而保护VT。图2中的R、C也是利用C上电压不能突变的原理,来吸收感应电势。可见“续流二极管”并不是一个实质的元件,它只不过在电路中起到的作用称做“续流”。
