晶体二极管之普通二极管的识别与使用

作者 张晓东 来源 《无线电》杂志
发布时间 2010-12-22

普通二极管的使用

1.在电路图中的识别

普通晶体二极管在电路图中的符号表示见图6。三角形箭头象征着电流的方向,短直线象征半导体材料。我们知道二极管具有单向导电性,在电路中,电流只能从正极流进二极管,从负极流出二极管。二极管符号旁边的“+”、“-”极性是为了便于说明问题加上去的,实际画电路图时一般都不加注。
在看电路图时,初学者往往对二极管的符号哪边是正极、哪边是负极弄不清楚,这时不妨采用类比法进行区分:可把二极管的符号看成是一个漏斗(口大下边小),水只能从漏斗大口入、从小口出,水流即电流,电流是由二极管的正极入、负极出的,这样就能很自然地记住符号的三角形一边是二极管的正极了。

2.检测方法

借助普通万用表的电阻挡,可以粗略地判断晶体二极管的好坏,如图7所示。把万用表拨到“R×100”或“R×1k”挡,将黑表笔接被测二极管的正极、红表笔接被测二极管的负极,由于万用表内的电池正极通黑表笔、负极通红表笔,所以这时万用表指示出的读数是二极管的正向电阻。这个电阻读数较小,一般锗二极管为500~2000Ω,而硅二极管是3kΩ左右。根据电阻读数的不同,我们还可以区分出锗二极管和硅二极管。然后,把两支表笔对调一下,再测量二极管的反向电阻。读数应明显变大,锗管应大于几百千欧,而硅管则接近无穷大,指针一般看不出偏转。这一测量结果说明二极管是好的。如果测得的二极管反向电阻很小,说明二极管已经失去了单向导电作用。如果正向和反向电阻都很大,则说明二极管内部已经断路。

上述检测方法还能用来辨认二极管的正、负极。检测结果为小电阻(正向电阻)时,与万用表黑表笔相连的是二极管的正极,与红表笔连接的就是二极管的负极。

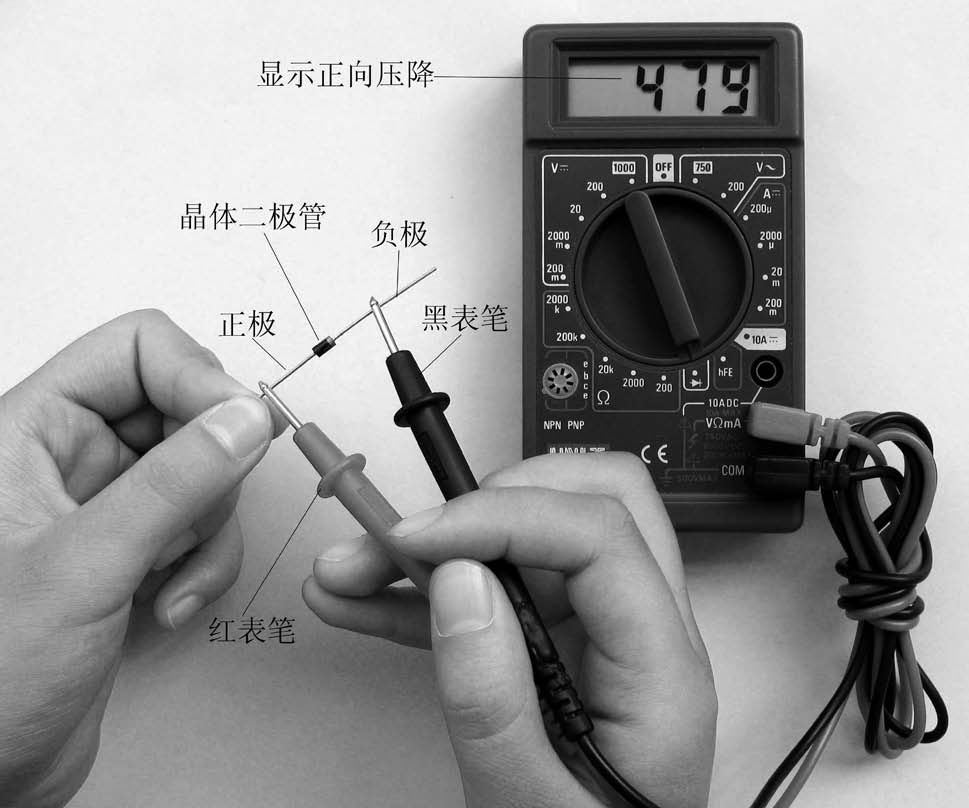

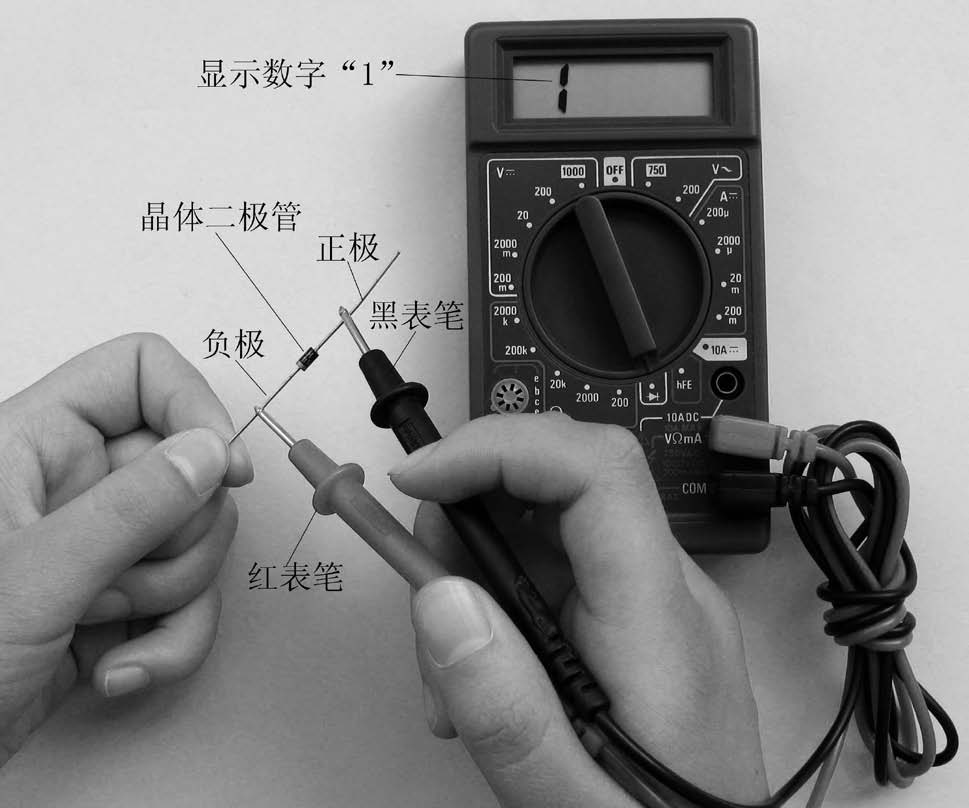

普通DT830B型等数字万用表设有专门测量晶体二极管的挡位,可进行正向压降测量和管子好坏的判断,其具体方法如图7所示:首先,将万用表的挡位选择开关旋至测量二极管的“”挡位置,把红表笔插头插入“VΩmA”插孔,黑表笔插头插入“COM”插孔。然后,将红表笔(注意:极性为正“+”)接待测晶体二极管的正极,黑表笔接晶体二极管的负极,此时液晶屏直接显示出所测晶体二极管的正向压降近似值。反过来测量,显示“1”,说明二极管是好的。如果正、反测量都显示“1”,说明晶体二极管内部已经开路。

晶体二极管之普通二极管的识别与使用

晶体二极管之普通二极管的识别与使用

图7 晶体二极管的测量

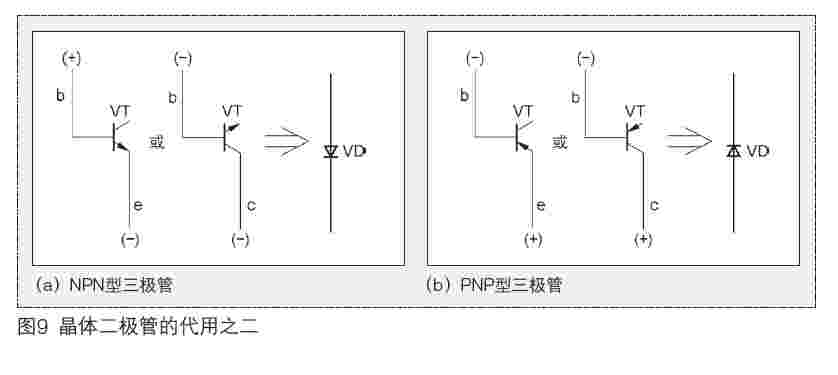

晶体二极管之普通二极管的识别与使用

晶体二极管之普通二极管的识别与使用
