三端稳压器7912引脚功能,电路接法
发布时间 2009-04-17
初学者往往弄错7912三端稳压IC的引脚,按照7812的接法接入电路,致使IC烧毁。

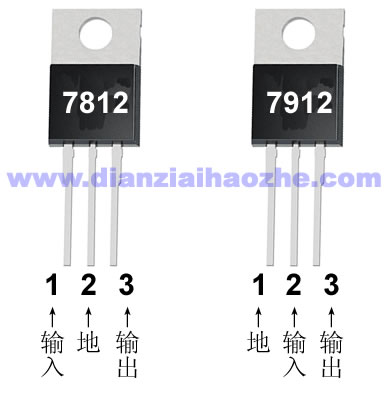

7812是正电源稳压IC,7912是负电源稳压IC,它们的引脚排列并不一样。引脚功能对比如下:

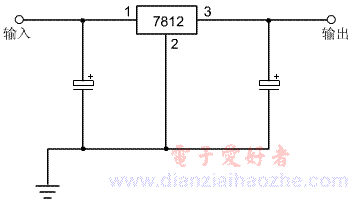

7812正电源稳压IC在电路中的接法:

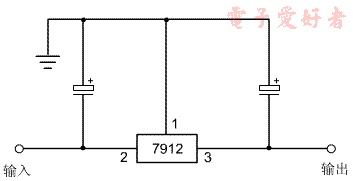

7912负电源稳压IC在电路中的接法:
