石英晶体谐振器的检测方法

发布时间 2009-05-22

  三种检测晶体谐振器的方法:

  测量电容量法

  通过用电容表或具有电容测量功能的数字万用表测量石英晶体谐振器的电容量,可大致判断出该石英晶体谐振器是否已变值。例如,遥控发射器中常用的 45kHz、480kHz、500kHz 和 560kH­z 石英晶体谐振器的电容近似值分别为296~310pF、350~360 pF、405~430 pF、170-196 pF。若测得石英晶体谐振器的容量大于近似值或无容量,则可确定是该石英晶体谐振器已变值或开路损坏。

  用测试电路检测

  动手制作一个测试电路也可以用来检测石英晶体谐振器是否完好。若将石英晶体谐振器接入如下电路中(注意,石英晶体谐振器的两条引线不能相距过近),电路能起振,LED指示灯闪烁,则说明该石英晶体谐振器性能良好;若将石英晶体谐振器接入电路后,电路不起振,LED指示灯也不亮,则说明该石英晶体谐振器已损坏。

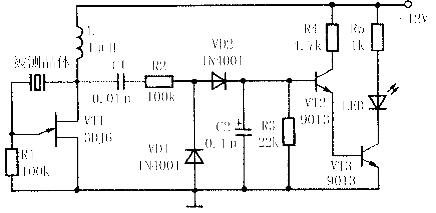

石英晶体谐振器检测电路

  测量电阻法

  用万用表R×10k档测量石英晶体谐振器的正、反向电阻值,正常时均应为∞(无穷大)。若测得石英晶体谐振器有一定的阻值或为0,则说明该石英晶体谐振器已漏电或击穿损坏。
