MF500型指针式万用表的使用方法

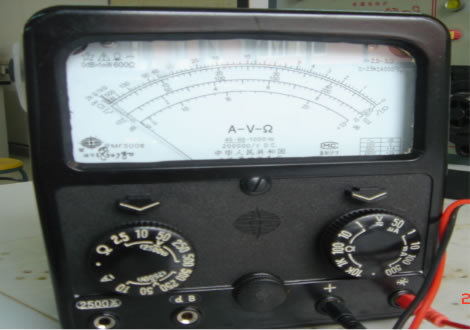

　　 MF500型指针式万用表的面板如下图。

　　使用方法：

　　一、使用前，检查指针是否在刻度盘左端的零位上，若不是则应调整机械调零电位器使指针指在零位。

　　二、直流电压的测量:将万用表红表笔插入“+”插口，黑表笔插入“*”插口，转换两旋钮至合适的直流电压档，然后将两表笔并联接到被测电路两端，根据刻度盘上的“~”刻度就可读出电压值。选直流电压档时注意，当不能预计被测直流电压大约数值时，须先选最大量程，然后根据指示值之大约数值，再选择适当的量程，使指针的偏转角度最大 (但不能满偏);当指针反偏时，说明所测电压为负值，这时将表笔互换就可测出数值。读数时注意，所选量程数为指针刚好满偏时的读数，未满偏时的读数可根据占刻度的几分之几来读数。

　　三、交流电压测量:因为交流电压无正负之分，所以红黑两表笔插“+”插口还是“*”插口无所谓。测量方法及注意事项和测直流电压类似。有一点需要注意的是当选交流10V档时，读数应看“10V”专用刻度。

　　四、直流电流测量:将两旋钮调到合适的直流电流档，然后将万用表两表笔按“+”“-”极性串联接到被测电路上，根据刻度的“~”刻度就可读出电流值。注意事项同测直流电压。

　　五、电阻测量:将两旋钮调到合适的电阻档后，要先进行欧姆调零才可以测电阻值。欧姆调零的方法是:将两表笔短接，看一看指针是否指在刻度盘右端的电阻刻度零位，否则调节欧姆调零电位器使指针指在电阻刻度零位。注意:每换一次电阻档后都要先进行欧姆调零;选电阻档原则是尽可能使指针指在刻度的20~80%弧度范围内;测量电路中的电阻阻值时，要求被测电路不带电:测量时不要将人体电阻并联到被测电阻上:当欧姆调零时指针不能调到零位，表示万用表内电池电压不足，应更换电池。

　　六、万用表使用后，应将两旋钮置于“·”位置上，以防操作失误损坏仪表。
