检测变压器同名端的办法

浏览
发布时间 2009-08-07

  1、用电池辅助判断变压器初次级同名端

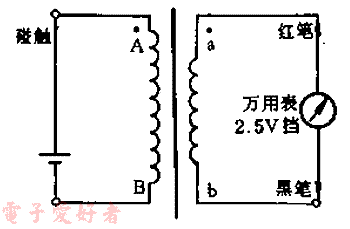

  如图所示,用电池碰触变压器初级绕组,若碰触的瞬间指针向右转,则A、a为同名端,剩下的B、b为同名端。若万用表偏转角度小,可使用50μA档或者其它小电流量程。也可以根据变压器的变比选择量程,但应遵循大量程到小量程的原则。

检测变压器同名端

  如果手头有两块万用表,则可以用一块万用表电阻档“×1”或者“×10”档代替电池。需要注意的是指针万用表的红表笔接的电池负极,黑表笔接的电池正极。

  2、变压器次级两个相同绕组的同名端

  若变压器的次级有两组电压一样的绕组,想把他们串联起来,做全波整流,则可以用以下简单办法判断同名端。

  先把次级两绕组的分别拿一根把它们连在一起,接通初级电源,用电压表测量没有连在一起的两线头,如电压比单组高一倍就是串联,如无电压或很小就是刚才连在一起的是同名端。
