业余电子制作中电路板的手工制作(刀刻法)和元器件安装方法

作者 张晓东 来源 《无线电》杂志 2009.02
发布时间 2010-12-19

钻孔

刻好的印制电路板 , 在业余条 件下可将元器件直接焊在有铜箔的一 面,这样可省去在印制电路板上钻元 器件安装孔的麻烦,而且可以很直观 地对照着印制电路板接线图焊接元器 件,不易出错,这对于简单的电路尤 为适用。但是大多数制作还是要求给 印制电路板钻出元器件安装孔。 钻孔前,先用锥子在需要钻孔的 铜箔上扎出一个凹痕,这样钻孔时钻 头才不会滑动。如嫌用锥子扎凹痕吃 力,可用尖头冲子(或铁钉)在焊点 处冲小坑,效果是一样的。钻孔时, 按照图5所示,钻头要对准铜箔上的凹 痕,钻头要和电路板垂直,并适当地 施加压力。 钻孔时还要注意,装插一般小型 元器件接脚的孔径应为0.8~1mm, 稍大元器件接脚和电线的孔径应为 l.2~l.5mm,装固定螺丝的孔径一般是 3mm,应根据元器件引脚的实际粗细 等选择合适的钻头。如果没有适当大 小的钻头,可先钻一个小孔,再用斜 口小刀把它适当扩大就行;对于个别 更大的孔,可用尖头小钢锉或圆锉来 进一步加工。

涂刷"松香水"

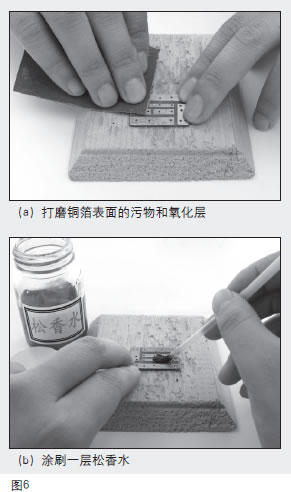

钻完孔的印制电路板,按照图6所 示,用细砂皮轻轻打磨(或用粗橡皮 擦除)铜箔表面的污物和氧化层后,

还需要用小刷子在铜箔面均匀地涂刷 上一层自己配制的松香酒精溶液(俗 称"松香水"),待风干以后,方可 大功告成。涂刷松香酒精溶液的目的 是:既保护铜箔不被氧化,又便于焊 接,可谓一举两得。

松香酒精溶液是一种具有抗氧 化、助焊接双重功能的溶剂。松香酒 精溶液的配制方法是:在一个密封性 良好的玻璃小瓶里盛上多半瓶95%的酒精,然后按3份酒精加1份松香的比 例放进压成粉末状的松香,并用小螺 丝刀(或小木棍)搅拌,待松香完全 溶解在酒精中即成。松香和酒精的比例要求不是十分严格,可根据自己的 情况灵活配置。松香加得少,漫流性 要好些;松香加得多,助焊效果要强 些。这种松香溶液涂在铜箔上,其中的酒精很快地蒸发掉,松香在铜箔表 面形成一层薄膜,可使铜箔面始终保 持光亮如新,防止氧化。在焊接时, 松香还起到助焊剂的作用,使得铜箔很容易上锡。松香酒精溶液存放日 久,由于酒精的挥发,溶液会变稠, 这时可以再加些酒精稀释。

顺便指出,这种自制的松香酒精 溶液,可作为液态焊剂涂在刮去污物和氧化物的元器件引脚等焊件上,以 利于焊接。

元器件的安装

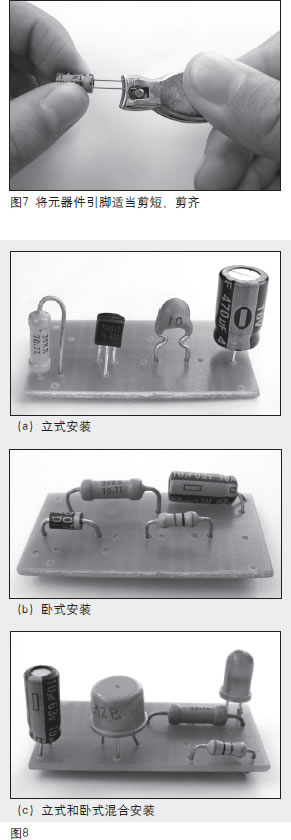

元器件的规格多种多样,引脚长 短不一,装机时应根据需要和允许的安装高度,将所有元器件的引脚适当 剪短、剪齐,如图7所示。 元器件在电路板上的安装方式主 要有立式和卧式两种。立式安装如图8 (a)所示,元器件直立于电路板上, 应注意将元器件的标志尽可能朝向便 于观察的方向,以便于核对电路和日 后维修。元器件采用立式安装法时, 占用电路板平面面积较小,有利于缩 小整机电路板面积。卧式安装如图8 (b)所示,元器件横卧于电路板上, 同样应注意将元器件的标志朝向便于 观察的方向。元器件采用卧式安装 时,可降低电路板上的安装高度,在 电路板上部空间距离较小时很适用。 根据整机的具体空间情况,有时一块 电路板上的元器件往往采用立式和卧 式两种混合安装方式,如图8(c)所 示。

涂敷松香水

安装电子元件
