业余电子制作中电路板的手工制作(刀刻法)和元器件安装方法

作者 张晓东 来源 《无线电》杂志 2009.02
发布时间 2010-12-19

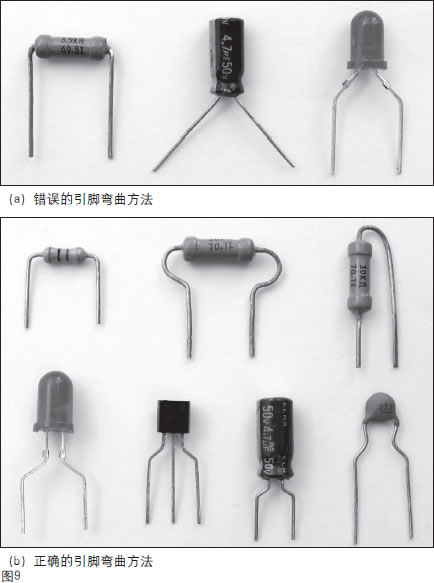

由于受安装环境等因素的限制, 有些元器件的引脚在焊接到电路板上时需要折转方向或弯曲,通常我们把 这一整形过程叫做"弯腿"或"窝腿"。但应注意,所有元器件引脚都 不能像图9(a)所示的那样齐根部折 弯,以防引脚齐根折断。塑封半导体 器件如齐根折弯其管脚,还可能损坏 管芯。即使当时侥幸没有损坏,但由 于引脚根部长时间受到机械应力,也 会留下后遗症。元器件引脚需要改变 方向或间距时,一般要求引脚弯曲点 至根部的距离不得小于3mm,也不要 弯成直角,应弯成圆弧状(弯曲半径 不得小于2mm),常见正确的"弯 腿"形状如图9(b)所示。

业余制作时,元器件引脚的"弯 腿"可借助于镊子(或尖嘴钳),方 法是用镊子夹紧元器件引脚靠根部的 部分,用手指去扳引脚,形成自然 "拐"弯。图10(a)是不正确的弯腿 方法,即用镊子(或尖嘴钳)去把引 腿"拐"弯。图10(b)是正确的弯 腿方法,即用镊子夹住引脚靠根部部 分,起保护根部的作用,而用另一只 手的手指把引脚扳(或压)弯。 在电路板上安装元器件时要注意安装顺序。一 般应先安装低、矮、 小体积卧式元器件,然后安装立式元器件和大体积元 器件,最后安装易 损坏的晶体管、集 成电路和不易安装的特殊元器件等。 这可归纳成"先低 后高,先轻后重, 先易后难,先一般 后特殊"这样一句 口诀。对于一些较 简单的电路,也可 以将元器件直接搭 焊在电路板的铜箔 面,如图11所示。 采用元器件搭焊方式可以免除在电路板上钻孔的麻烦,简化了制作工艺。

元器件引脚弯曲方法

元器件安装焊接

安装不同的元器件时,还应掌握它的安装要求,并对照印制电路板接线图或装配图正确焊接。各种集成电路、晶体管在安装时应分清它的型号及管脚,认准排列,不要插错或装反。电阻器在安装时,应区分同一电路中各个不同阻值、功率、类型的电 阻器的安装位置,对于大功率电阻器应与底板隔开距离大一些,与其他零件的距离也要大一些;小功率电阻器 可与底板近一些,并采用卧式安装。电容器的安装应根据它的种类和极性以及耐压情况确定,尤其是电解电容器,极性不能搞错。元器件外壳和引线不得相碰,要保证1mm以上的安全间隙,无法避免时,应套上绝缘管。对于金属大功率晶体三极管、变压器等自身重量较重的元器件,仅仅直接依靠引脚的焊接已不足以支撑元器件 自身重量,应用螺丝钉固定在电路板上,如图12所示,然后再将其引线焊入电路板。
