本文以MF50型指针式万用表为例,介绍在业余条件下使用万用表快速判断驻极体话筒的极性、检测驻极体话筒的好坏及性能的具体方法。

图1 驻极体话筒的检测

用指针万用表检测驻极体话筒的方法,驻极体话筒使用常识

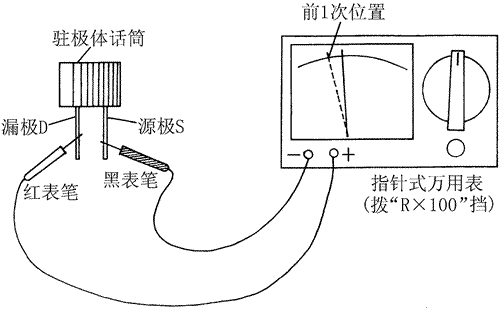

(a)判断极性与好坏

用指针万用表检测驻极体话筒的方法,驻极体话筒使用常识

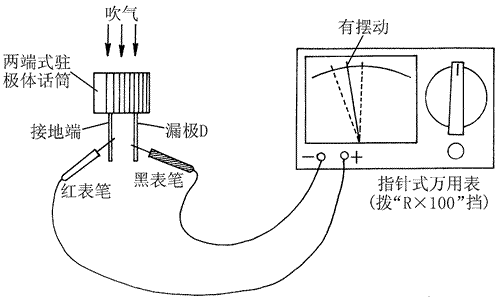

(b)检测两端式话筒灵敏度

用指针万用表检测驻极体话筒的方法,驻极体话筒使用常识

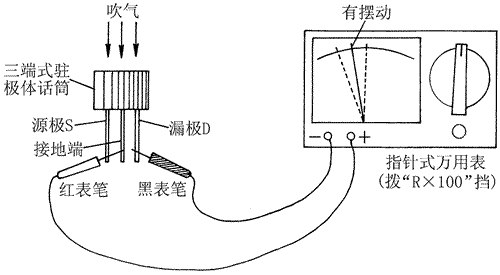

(c)检测三端式话筒灵敏度

判断极性

由于驻极体话筒内部场效应管的漏极D和源极S直接作为话筒的引出电极,所以只要判断出漏极D和源极S,也就不难确定出驻极体话筒的电极。如图1(a)所示,将万用表拨至“R×100”或“R×1k”电阻挡,黑表笔接任意一极,红表笔接另外一极,读出电阻值数;对调两表笔后,再次读出电阻值数,并比较两次测量结果,阻值较小的一次中,黑表笔所接应为源极S,红表笔所接应为漏极D。进一步判断:如果驻极体话筒的金属外壳与所检测出的源极S电极相连,则被测话筒应为两端式驻极体话筒,其漏极D电极应为“正电源/信号输出脚”,源极S电极为“接地引脚”;如果话筒的金属外壳与漏极D相连,则源极S电极应为 “负电源/信号输出脚”,漏极D电极为“接地引脚”。如果被测话筒的金属外壳与源极S、漏极D电极均不相通,则为三端式驻极体话筒,其漏极D和源极S电极可分别作为“正电源引脚”和“信号输出脚”(或“信号输出脚”和“负电源引脚”),金属外壳则为“接地引脚”。

检测好坏

在上面的测量中,驻极体话筒正常测得的电阻值应该是一大一小。如果正、反向电阻值均为∞,则说明被测话筒内部的场效应管已经开路;如果正、反向电阻值均接近或等于0Ω,则说明被测话筒内部的场效应管已被击穿或发生了短路;如果正、反向电阻值相等,则说明被测话筒内部场效应管栅极G与源极S之间的晶体二极管已经开路。由于驻极体话筒是一次性压封而成,所以内部发生故障时一般不能维修,弃旧换新即可。

检测灵敏度

将万用表拨至“R×100”或“R×1k”电阻挡,按照图1(b)所示,黑表笔(万用表内部接电池正极)接被测两端式驻极体话筒的漏极D,红表笔接接地端(或红表笔接源极S,黑表笔接接地端),此时万用表指针指示在某一刻度上,再用嘴对着话筒正面的入声孔吹一口气,万用表指针应有较大摆动。指针摆动范围越大,说明被测话筒的灵敏度越高。如果没有反应或反应不明显,则说明被测话筒已经损坏或性能下降。对于三端式驻极体话筒,按照图1(c)所示,黑表笔仍接被测话筒的漏极D,红表笔同时接通源极S和接地端(金属外壳),然后按相同方法吹气检测即可。

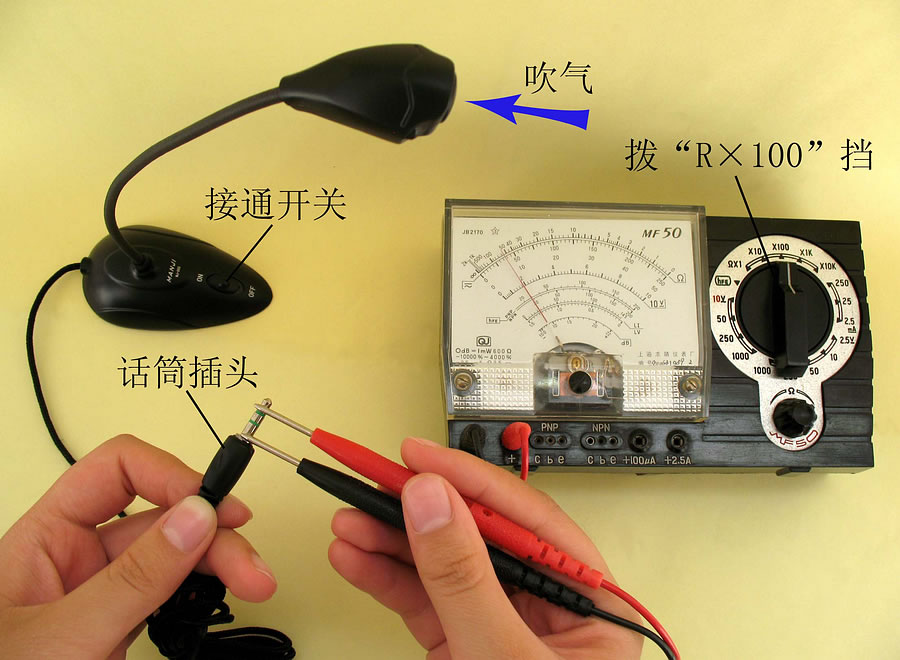

以上检测方法是针对机装型驻极体话筒而言,对于带有引线插头的外置型驻极体话筒,可按照图2所示直接在插头上进行测量。但要注意,有的话筒上装有开关,测试时要将此开关拨至“ON”(接通)位置,而不能将开关拨至“OFF”(断开)的位置。否则,将无法进行正常测试。

用指针万用表检测驻极体话筒的方法,驻极体话筒使用常识
图2 通过插头检测驻极体话筒

12下一页
