“洞洞板”(万用电路板)的选择和焊接使用技巧

作者 江肖 来源 《无线电》杂志
浏览
发布时间 2010-12-24

万用电路板是一种按照标准IC间距(2.54mm)布满焊盘、可按自己的意愿插装元器件及连线的印制电路板,俗称“洞洞板”。相比专业的PCB制版,洞洞板具有以下优势:使用门槛低,成本低廉,使用方便,扩展灵活。比如在大学生电子设计竞赛中,作品通常需要在几天时间内争分夺秒地完成,所以大多使用洞洞板。

洞洞板的选择

目前市场上出售的洞洞板主要有两种,一种焊盘各自独立(图1,以下简称单孔板),另一种是多个焊盘连在一起(图2,以下简称连孔板),单孔板又分为单面板和双面板两种。根据笔者的经验,单孔板较适合数字电路和单片机电路,连孔板则更适合模拟电路和分立电路。因为数字电路和单片机电路以芯片为主,电路较规则;而模拟电路和分立电路往往较不规则。分立元件的引脚常常需要连接多根线,这时如果有多个焊盘连在一起就要方便一些。当然这并不绝对,每个人的喜好不一样,选择自己用起来比较顺手的就OK了。

“洞洞板”(万用电路板)的选择和焊接使用技巧

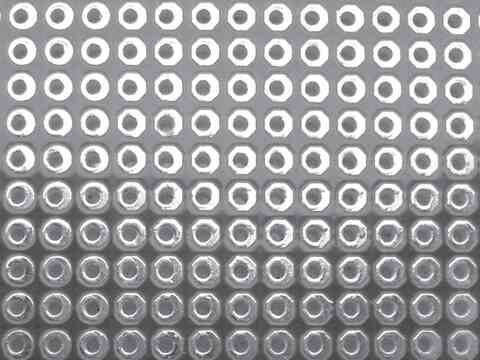

图1 单孔板

“洞洞板”(万用电路板)的选择和焊接使用技巧

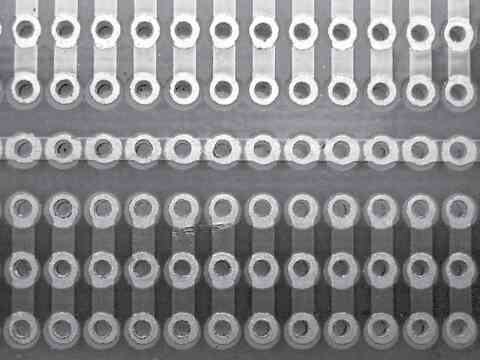

图2 连孔板

另外,读者需要区分两种不同材质的洞洞板:铜板和锡板。铜板的焊盘是裸露的铜,呈现金黄色,平时应该用纸包好保存,以防止焊盘氧化,万一焊盘氧化了(焊盘失去光泽、不好上锡),可以用棉棒蘸酒精清洗或用橡皮擦拭。焊盘表面镀了一层锡的是锡板,焊盘呈现银白色,锡板的基板材质要比铜板坚硬,不易变形。他们的价格也有区别,以大小为100 cm2(10cm×10cm)的单面板为例:铜板价格3~4元,锡板7~8元,一般每平方厘米不超过8分钱。

焊接前的准备

在焊接洞洞板之前需要准备足够的细导线(图3)用于走线。细导线分为单股的和多股的(图4):单股硬导线可将其弯折成固定形状,剥皮之后还可以当作跳线使用;多股细导线质地柔软,焊接后显得较为杂乱。

“洞洞板”(万用电路板)的选择和焊接使用技巧

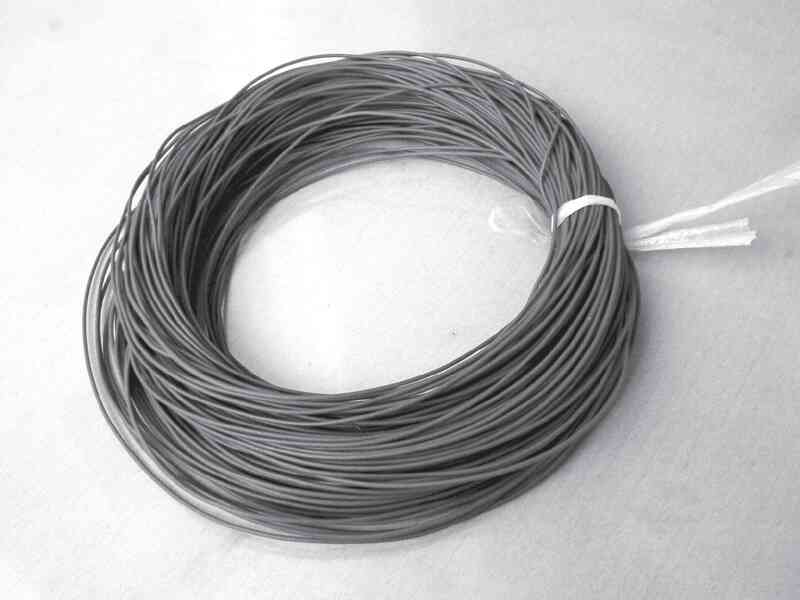

图3 细导线

“洞洞板”(万用电路板)的选择和焊接使用技巧

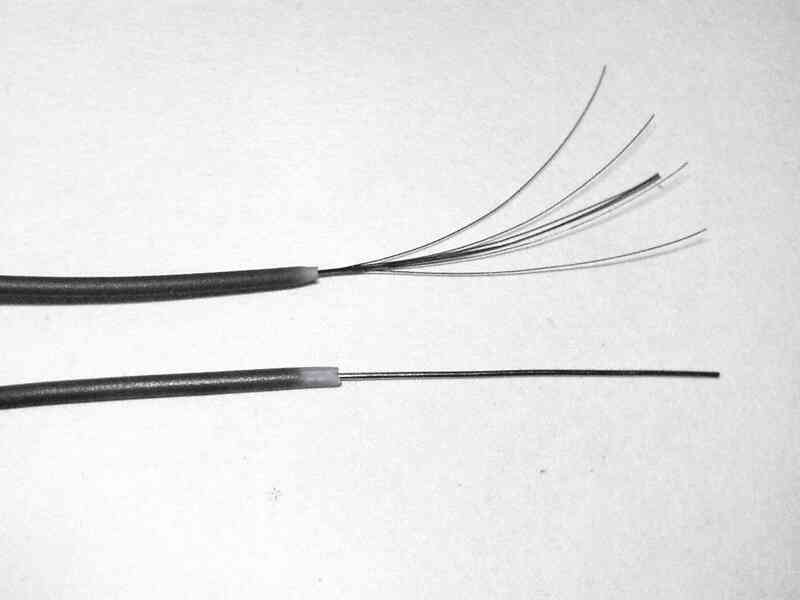

图4 多股和单股细导线

洞洞板具有焊盘紧密等特点,这就要求我们的烙铁头有较高的精度,建议使用功率30W左右的尖头电烙铁。同样,焊锡丝也不能太粗,建议选择线径为0.5~0.6mm的。
