4. 善于利用元器件自身的结构

图8是矩阵键盘电路,图9是笔者焊接的矩阵键盘。这是一个利用了元器件自身结构的典型例子:图9中的轻触式按键有4只脚,其中两两相通,我们可以利用这一特点来简化连线,电气相通的两只脚充当了跳线。读者可以对照图10好好体会一下。

“洞洞板”(万用电路板)的选择和焊接使用技巧

图8 矩阵键盘电路

“洞洞板”(万用电路板)的选择和焊接使用技巧

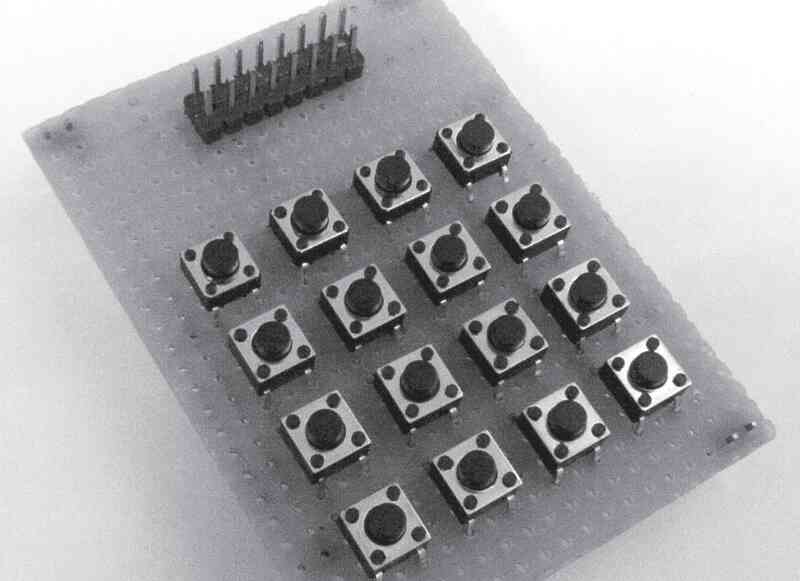

图9 矩阵键盘

5. 善于利用排针

笔者喜欢使用排针,因为排针有许多灵活的用法。比如两块板子相连,就可以用排针和排座。排针既起到了两块板子间的机械连接作用,又起到电气连接的作用。这一点借鉴了电脑的板卡连接方法。

6. 在需要的时候隔断铜箔

在使用连孔板的时候,为了充分利用空间,必要时可用小刀割断某处铜箔,这样就可以在有限的空间放置更多的元器件。

7. 充分利用双面板

双面板比较昂贵,既然选择它就应该充分利用它。双面板的每一个焊盘都可以当作过孔,灵活实现正反面电气连接。

8. 充分利用板上的空间

芯片座里面隐藏元件,既美观又能保护元件(图11)。

“洞洞板”(万用电路板)的选择和焊接使用技巧

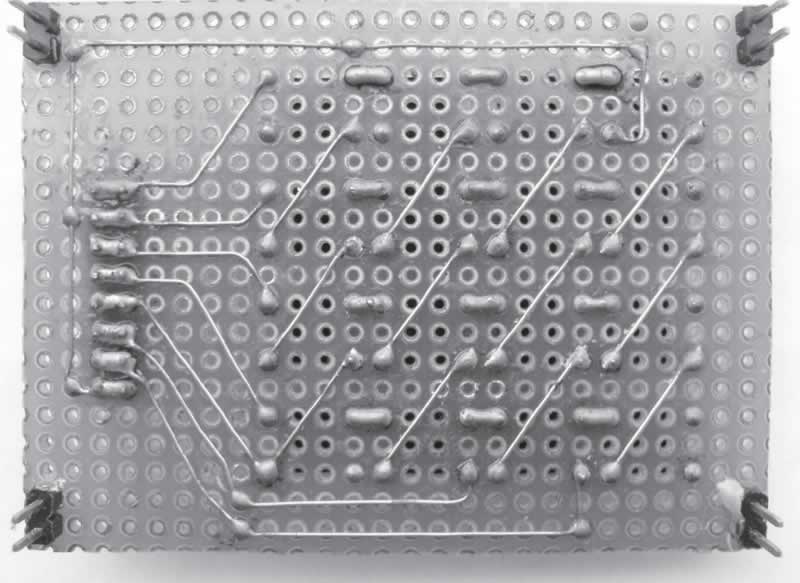

图10 矩阵键盘背面

“洞洞板”(万用电路板)的选择和焊接使用技巧

图11 芯片座内隐藏元件

“洞洞板”给我们带来了很大的方便,或许它已成为你电子实验中不可缺少的一部分。参考笔者提供的这些小经验、多动手实践,你将会体会到更好、更适合自己的使用方法和技巧。
