电子制作中的焊接技巧

三测：测就是对搪过锡的元器件进行检查，看元器件在电烙铁高温下外观有无烫损、变形、搭焊（短路）等。对于电容器、晶体管、集成电路等元器件，还要用万用电表检测其质量是否可靠，发现质量不可靠或者已损坏的元器件决不能再用。

 四焊：焊就是把"测"试合格的元器件按要求焊接到印制电路板或指定的位置上去。焊接时一定要掌握好电烙铁的温度与焊接时间，温度过低，时间过短，焊出来的锡面就会像图5（a）那样带有毛刺状尾巴，表面不光滑，甚至呈图5（b）所示的豆腐渣样，有可能由于焊剂没有全部蒸发完，在焊锡与金属之间留有一定的焊剂，冷却后靠焊剂（松香）把焊锡与金属面粘住，稍一用力就能拉开，这就是所谓的假焊。再者，电烙铁温度过低时就急于去焊接，焊点上的锡熔得很慢，被焊元器件与烙铁接触的时间过长，就会使热量过多地传送到元器件上去，使元器件受损（如电容器塑封熔化，电阻器受热阻值改变等），尤其是晶体管，管芯热到100℃以上就会损坏。反之，电烙铁温度过高，焊接时间稍长就会造成焊锡面氧化，焊锡流散开，使焊点像图5（c）所示的那样吃锡量不足，仅有很少的焊锡将元器件引线与金属面相连，接触电阻很大，一拉就断开，这就是所谓的虚焊，严重时还会造成印制电路板敷铜箔条卷曲脱落、元器件过热损坏等。电烙铁温度是否适宜，可以凭借经验根据烙铁头化锡时间长短及头上附着的焊锡量多少来判定。焊接时间长短应保证焊点圆滑光亮，一般为2～3s，稍大些的焊点也不要超过5s。焊晶体管等易损件，仍同镀锡时一样，用镊子、尖嘴钳等夹住引脚根部帮助散热。

此外，焊锡用量要适当，切忌用一大团焊锡将焊点糊住，像图5（d）所示的那样，从焊点上锡面就能隐隐约约分辨出引线轮廓，而从焊点侧面看呈火山状，就是一个合格的焊点。在手持电烙铁焊接时，不要用烙铁头来回摩擦焊接面或用力触压，实际上只要加大烙铁头斜面镀锡部分与焊接面的接触面积，就能有效地把热量由烙铁头导入焊点部分。需要注意，在焊接完成移开电烙铁后，要等到焊点上的焊锡完全凝固（4～5s），再松开固定元器件的镊子或手，否则焊接件引线有可能脱出，或者焊点表面呈豆腐渣样。焊接后，如发现焊点拉出尾巴，用电烙铁头在松香上蘸一下，再补焊即可消除。若出现渣滓棱角，说明焊接时间过长，需清除杂物后重新焊接。印制电路板上的元器件应悬空后焊接，元器件体距线路板面应有2～4mm空隙，不可紧贴在板面上，晶体三极管还要高一些。较大的元器件，在插入电路板孔后，可按图6所示，将引线沿电路铜箔条方向弯曲90°，留2mm长度压平后焊接，以增大牢固度。焊接集成电路等高输入阻抗器件，如无法保证电烙铁外壳与大地可靠连接，可以采用拔下电烙铁电源插头后利用余热焊接。在焊接印制电路板时，也可采取先插电阻器，逐点焊接后，统一用偏口钳或指甲刀剪去多余长度引线，然后再焊电容器等体积较大的元器件，最后焊上不耐热的易损的晶体三极管、集成电路等。

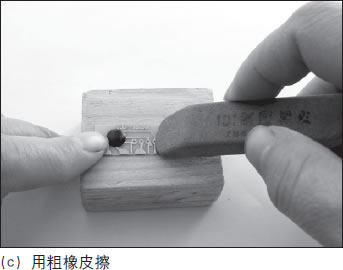

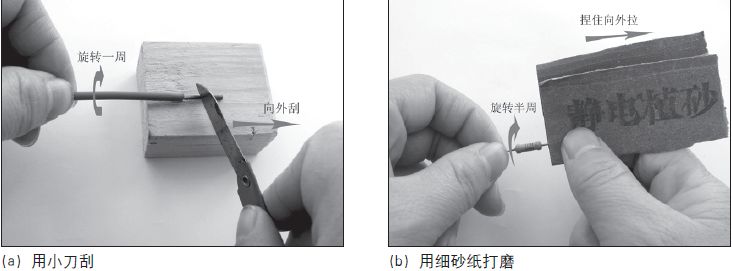

图3 一刮
