用两个降压变压器制作隔离电源

来源 电子爱好者
浏览
发布时间 2013-11-03

在做电子实验需要用到市电时,最好是用1:1的工频变压器做一个隔离电源,这样无论人体单独碰到哪一根电线都不会有触电的危险。因为1:1变压器的作用,电源与市电隔离,与大地没有电流回路,只碰触一根线是不会触电的,除非同时碰触到两根电源线才会触电。

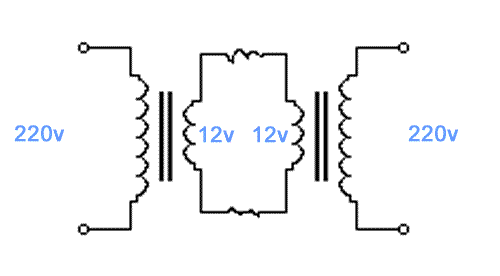

那么在电子爱好者手中未必有1:1工频变压器怎么做隔离电源呢?有办法!普通降压变压器肯定有吧?比如初级220V,次级12V,用两个这样的变压器,把它们的次级12V端相接,一个变压器的初级接入市电,另一个变压器的初级输出的就是隔离电源了。如下图:

隔离电源

第一个变压器先把市电降至12V,第二个变压器再将12V升压至220V,两个变压器的降压比一定要一致才能输出与市电一致的电压。变压器功率也最好一样,它们的功率决定了输出电源的功率。如果两个变压器功率不相同,则以小功率的为输出电源功率。
