三极管的三种放大电路

浏览
发布时间 2009-02-26

  共基极放大电路

  共基极的放大电路,如图1所示,

三极管共基极放大电路

图1 共基极放大电路

  主要应用在高频放大或振荡电路,其低输入阻抗及高输出阻抗的特性也可作阻抗匹配用。电路特性归纳如下:

  输入端(EB之间)为正向偏压,因此输入阻抗低(约20~200 )
  输出端(CB之间)为反向偏压,因此输出阻抗高(约100k~1M )。

  三极管的三种放大电路

  电流增益:

   三极管的三种放大电路

  虽然AI小于1,但是RL / Ri很大,因此电压增益相当高。


  功率增益:

  三极管的三种放大电路

  由于AI小于1,所以功率增益不大。

  共发射极放大电路

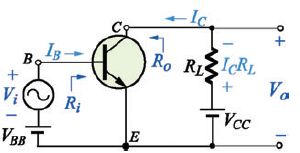

  共发射极的放大电路,如图2所示。

三极管共发射极放大电路

图2  共发射极放大电路

  因具有电流与电压放大增益,所以广泛应用在放大器电路。其电路特性归纳如下:

  输入与输出阻抗中等(Ri约1k~5k ;RO约50k)。

  电流增益:

  三极管的三种放大电路

  电压增益:

  三极管的三种放大电路

  负号表示输出信号与输入信号反相(相位差180°)。

  功率增益:

  三极管的三种放大电路

  功率增益在三种接法中最大。

  共集电极放大电路

  共集电极放大电路,如图3所示,

三极管共集电极放大电路

 图3  共集电极放大电路

   高输入阻抗及低输出阻抗的特性可作阻抗匹配用,以改善电压信号的负载效应。其电路特性归纳如下:

  输入阻抗高(Ri约20 k );输出阻抗低(RO约20 )。

  电流增益:

  三极管的三种放大电路

  电压增益:

  三极管的三种放大电路

  电压增益等于1,表示射极的输出信号追随着基极的输入信号,所以共集极放大器又称为射极随耦器(emitter follower)。功率增益Ap = AI × Av≈β ,功率增益低。

  三极管三种放大电路特性比较

晶体管接法 电流增益 电压增益 输入阻抗 输出阻抗 应用电路
共发射极 β》1 Aν>1
反相放大
中高 信号放大器
共基极 α≤1
最小
Aν>1
最大
最低 最高 高频电路
高频响应好
共集电极 γ>1
最大
Aν≤1
最小
最高 最低 阻抗匹配
射极跟随器
