音箱分频器:能用二分频就不用三分频

发布时间 2008-08-23

  注解:音箱的分频是在单个扬声器重放频率范围无法满足放音要求的情况下采取的一种方法,并不是分频通道越多越好。相反,在扬声器重放频率达到要求的情况下应该尽量减少分频通道数。

  如一个低音扬声器重放频率范围是20赫兹-7000赫兹,另一个扬声器单元重放频率是2000赫兹-20000赫兹。这时就只需采用两分频器,即一个低音单元和一个高音单元,就不要多增加一个中音单元,那样就“画蛇添足”了,反而增加重放失真度。

音箱分频器:能用二分频就不用三分频

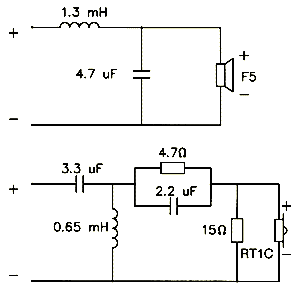

二分频器(上为低音通道,下为高音通道)

  音箱分频器是一种由电感和电容组成的组合式滤波器。如二分频器就是由一个高通滤波器和一个低通滤波器组成。三分频则又增加了一个用于中音通道的带通滤波器。滤波器在分频点附近呈现较陡斜率的衰减特性。通常把相邻曲线衰降相交叉处叫做分频点。由于滤波器的斜率不能绝对的陡峭,在分频点附近就会有一段重叠的频带,在这一段频带内,两只喇叭都有输出。理论上要求滤波器的衰减率越大越好。但是衰减率越大,元件越多,结构复杂,调整困难,且插入损耗亦越大。一般常用-6dB和-12dB的分频器。

  常用的-12dB/倍频程的分频器在分频点外的1倍频程内,喇叭仍然有相当的能量;而在1.5倍频程内,喇叭的声音仍然可闻。这样,在分频点附近相当宽的一段频带内,将由两只喇叭共同发声。如果喇叭的响应是平滑的,分频器的衰减性特也是理想的,那么这一过渡过程也将是平滑的;但如果喇叭响应出现峰谷,或者分频器的互补性特不理想,则这一过渡过程会出现振荡,严重者使音像大乱。同样道理,三分频音箱将出现两个过渡过程。尤其要注意的是,绝对不能让两个过渡过程重叠,否则后果不堪设想。尽管提琴的分频趋于理想,一位高手在拉琴时仍会设法避开仅存的同音谐振,以求得更加纯真的音效。所以在两分频能满足重放频率覆盖的情况下,就不要用三分频。

  一般来说,如果低音单元的重放频率上限达到6000赫兹,就可取消中音单元。例如:一只上品10英寸低音单元的重放频率范围是30赫兹-6000赫兹,一只上品高音单元的重放频率范围是1500赫兹-20000赫兹,这时用二分频器就很好,分频点可选在3000赫兹。如果再插入一只重放频率上限为8000赫兹的中音单元就没有必要了,多一个分频点就多了一份失真,成本又增加不少,分频越多,选择喇叭的难度也越大。其中得失是显而易见的。所以,用较少的扬声器单元能达到重放要求,才是好音箱。
