第6章
所发生充电时
电压。与已经出院，直到其电压下降到1.7％电池电池开始，我们通过一个电流通过它，并导致电压稳步上升。 图。 图24示出在充电期间的电压变化。 按说电压立即开始并均匀地上升。 然而，如果电池已经被留在放电状态一段时间，或者已经“过放电”的电压充电的第一分钟的分数上升很快，然后快速下降到正常值，然后开始稳步上升到充电结束。 这引起在充电的开始是由于该酸的中板的孔中的密度起初急剧上升的事实，由此形成的酸被扩散到周围的电解质由硫酸盐的涂层防止。 只要这个硫酸盐是通过破碎，扩散发生和电压下降。

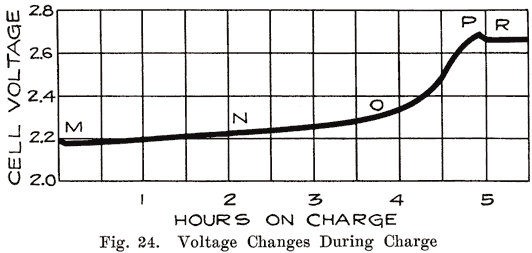

如该图所示。 24，电压保持在点M和N在N上的电压开始上升，因为在充电化学反应发生得更远，并在板的内部部件的更远，并通过在化学作用形成的浓酸之间几乎恒定所述板被扩散到主电解质。 这增加了电池的电压和需要更高的充电电压。在标有0的值时，电压开始上升非常迅速。 这是由于这样的事实，硫酸铅在板的量减少得很快，从而使电池电压上升，从而增加了充电电压。 气的气泡正在上升通过电解质。
在P，硫酸铅的最后部分被去除，酸不再被形成，并且氢气和氧气的气体被迅速地形成。 气体迫使最后浓酸的出板，而事实上，均衡在整个小区中的酸浓度。 因此，没有进一步的变化可以发生，并且电压在R变为恒定在2.5至2.7的电压。
电解质。放电的密度应停止时，电解液的浓度，作为测定用比重计，为1.150。 当我们通过一个充电电流通过电池时，酸是由发生在板材的化学作用产生的。 这逐渐扩散与主电解质和使液体比重计来显示密度高于前。 这增加密度持续稳步直到电池开始“气”自由。
充电进度一般是由电解质的密度来确定。 用于此目的的汽车电池，比重计被放置在具有橡胶管的长度短的一端，和一个大橡胶球在对方的玻璃注射器中。 橡胶管插入吸进注射器浮在液体比重计，从而能够获得一个读数的细胞和足够的电解质。 这个主题将在后面的章节中更充分地治疗。
在负极板的变化，充电电流的变化导致硫酸盐成海绵状铅，并形成酸。 酸是混合：与板的外面的稀释电解液。 随着充电的进行，活性物质的收缩或收缩，并且该板的重量实际上减少对帐户的重量和硫酸铅和海绵状铅的体积之间的差。 如果细胞已只有一个正常的放电和充电时开始不久，放电结束后，充电将继续迅速且无过度的温度上升。 然而，如果细胞已经出院太远，或者一直处于放电条件有一段时间，硫酸铅将不会在细碎状态，因为它应该的，但将是硬韧，将形成的绝缘涂层在活性物质中，使充电电压高，并且电荷将缓慢地进行。 当大部分的硫酸铅的已减少到海绵状铅，充电电流将大于需要进行的化学作用，并且将简单地分解水分解为氢气和氧气，以及细胞“气体”。海绵状铅相当坚韧和连贯性，它和气体在负极板的孔中，构成接近充电结束的'气泡的方式迫使表面而不撞出任何活性物质。
在正极板的变化。当电池已出院，过氧化铅的一部分已更 改为硫酸铅，它在活性物质的孔隙，在其表面已递交。 在充电中，引线结合从水中的氧气，以形成过氧化铅，并形成酸。 该酸扩散到电解质一样快，硫酸盐的量将准许。 如果放电已经进行到目前为止，有相当量的硫酸，形成在孔隙中和在板的表面上，该操作进行得非常缓慢，除非一个温和的充电电流的情况下，放气开始充电完成之前，仅仅是因为硫酸不能吸收的电流。 气泡这起源于板块发力自己的方式向表面的内部，并在这样做的原因活性物质的大量细小颗粒，以脱落并掉在罐子的底部。 这是因为过氧化铅是一种粒状的，非相干物质，具有保持在一起非常松散的颗粒，气体折断了大量的活性物质。
