第8章

内部电阻

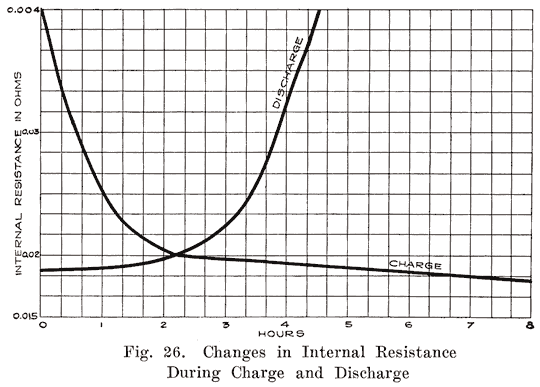

由蓄电池所提供的电流通过它的流动阻力导致电压损失，并在加热。 其值应尽可能低，并且，实际上，这几乎是可以忽略不计，即使我在小的电池，很少上升超过0.05欧姆。 关于充电，它会导致充电电压要高和'上放电引起的电压损失。 图。 图26示出电阻的变化。

作为电池的端子之间测量的电阻是由几个因素如下：

1，网格，这包括该终端的电阻，连接连杆， ​​和在其上的活性材料被粘贴的框架。 “这不过是总电阻的一小部分，并且不接受充电和放电过程中的任何相当大的变化。 它增加稍有作为网格的温度升高。

2，电解质，这指的是板之间的电解质，并随酸的量和温度。 正如在前面的章节中，酸和水，其中酸组成的电解质的30％的混合物具有最小的阻力。 稀释或增加电解质的浓度都将导致从最小值I值的增加阻力。 解释可能在于在何种程度上被酸分解成氢（H），和硫酸盐的“离子”（SO _4）。 这些“离子”进行电流通过T他电解液。 具有一定量的酸开始，让我们看看如何在电离进展。 非常浓酸，离子化不会发生，因此，不存在离子携带的电流。 当我们混酸与水，发生电离。 所使用的更多的水时，更多的离子，因此，该电阻值减少，因为离子的可用数量来进行的电流增加。 在折痕电离到一定程度最大，超过此没有更多的离子形成。 很可能含有酸的30％的电解质是在其最大电离的程度，因此其最低电阻。 如果有更多的水，现在加入，没有更多的离子。 此外，每电解质的单位体积的离子的数量现在将减少对帐户的水的量增加。 因此，将有每单位体积的离子越少承载电流，而电解质的电阻增加。

与给定浓度的电解质，随着温度的升高将导致电阻的降低。 在温度的降低会，“当然，导致电阻增加。 它是真实的，在一般情况下，电解液的电阻是大约一半的细胞的总电阻的。 由于这个电阻的损耗通常形成总损失的只有百分之一，而面积几乎可以忽略不计的因素。

3，活性物质，其中包括的活性材料的电阻和在活性材料孔隙中的电解质。 充电和放电过程中相当这个变化。 已经发现，该过氧化物板的电阻变化比该引线板的多得多。 在正极板的电阻值的变化是特别明显的排出口附近的末端。 活性物质的组成，以及它与电网之间的接触会影响阻力很大。

在充电时，电流是从外部源传送到细胞中。 因此，girds承载大部分电流。 其中第一与酸反应的活性物质是，靠近板的表面上，并通过所述充电电流混合物易于与电解质的主体所形成的酸。 渐渐地，在充电动作发生在板的内部，并且形成在所述板的孔中浓酸。 作为硫酸盐被除去，但是，该酸具有与电解质的主体混合几乎没有困难。 因此，在充电的电阻变化是不是相当大的。

在放电过程中，化学作用也开始在板的表面和逐渐向内移动。 在这种情况下，然而，硫酸盐形成在表面上的第一，它变得越来越难以从电解液中的新鲜的酸扩散到板以便更换酸，它已被排出的动作被大大稀释那里。 因此，有由于该酸的稀释在活性点的电阻增加。 除非一个细胞排出太远，然而，增加的阻力较小。

如果电池放置空闲了很长时间也逐渐放电本身，如在第10章解释，这是由于结晶的硫酸铅，这实际上是一个绝缘体坚韧涂层的形成。 这些晶体逐渐覆盖和包围活性物质。 百分比变化并不高，一般相当于只有百分之几。 因此，所造成的过度硫化的主要损害是不增加电阻，但由主要使活性物质和电网之间的不良接触，并通过覆盖它从行动中除去大部分的活性物质的。
