第二节

车间设备

店铺方法

第11章

车间设备

任何人谁进入电池修复业务将由经验，逐渐了解什么样的设备，他认为有必要为他的工作。 有些男人就能够做好工作具有相对较少的设备，而其他人将需要一个比较复杂的布局。

有一些东西，不过，这是必要的，并且下面的列表给出了帮助修理工选择他的设备。 该名男子与有限的资金将无法在一开始买了齐全的设备，但他应该加入到他的设备一样快，他的收入将允许。 修理工也许能够“获得，由”随着原油设备时，他的生意是非常小的，反而使他的企业成长，他必须绝对有好装备。

下面的列表给出了其重要性顺序的各种文章。 前七个是绝对必要的，即使是最贫穷的初学者。 其他的也很重要，但可能尽快购买，因为这些钱开始进来的一些工具为企业打开门之前，还必须买，如油灰刀，螺丝刀，钳子等。 每一篇文章，这需要解释，有详细的说明，从第100页。

设备，是绝对必要的

1，充电装，诸如电动机 - 发电机组，整流器，或充电电阻，其中直流电位。

2，充电工作台和附件。 与充电板凳必须执行以下操作：

1. 一种注射器，比重计，用于测量电解质的比重，绘制了电解质和用于将水加入到细胞中。
2. 一个特殊的电池温度计测量电解液温度。
3. 电压表测量电池，电池和镉的电压。
4. 一个电流表测量充电电流。
5. 玻璃瓶蒸馏水。 另外一个是电解质。
6. 许多年第12号软线配有铅涂层的测试片段，而对上负责连接电池串联的18英寸的长度。

3，用虎钳工作台。

4，水槽或洗槽和供水。

5，铅燃烧的衣服。 （这应该适当地被称为引线焊接装备，因为它是用于熔化铅部件，以便它们将被焊接在一起。）

6，对于处理密封化合物，以下是必要的。

1. 炉灶。
2. 锅，其中化合物熔化。
3. 铁瓢浸渍了熔化的化合物。
4. 一个或两个古老的咖啡壶浇注化合物。

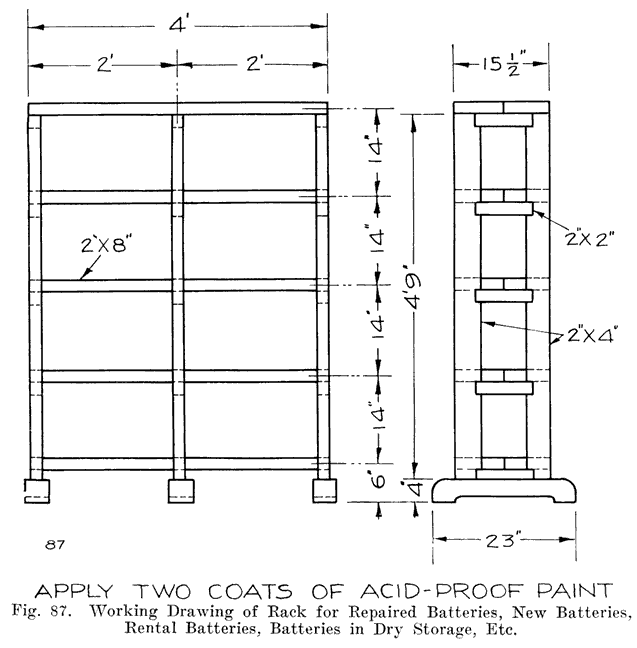

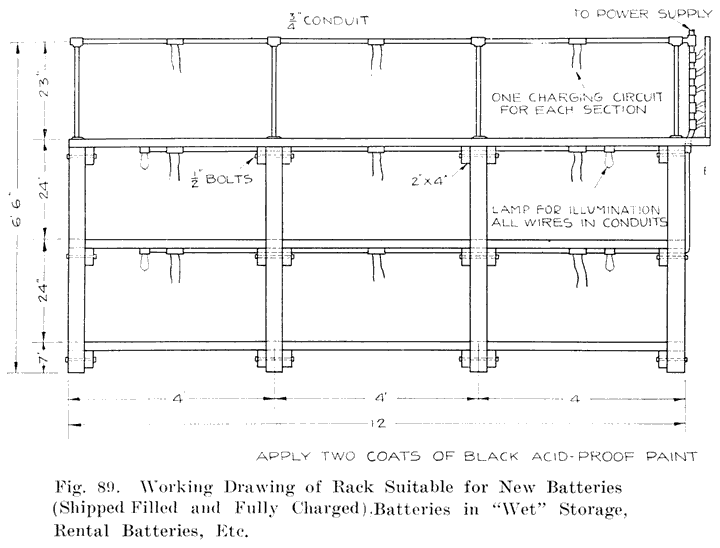

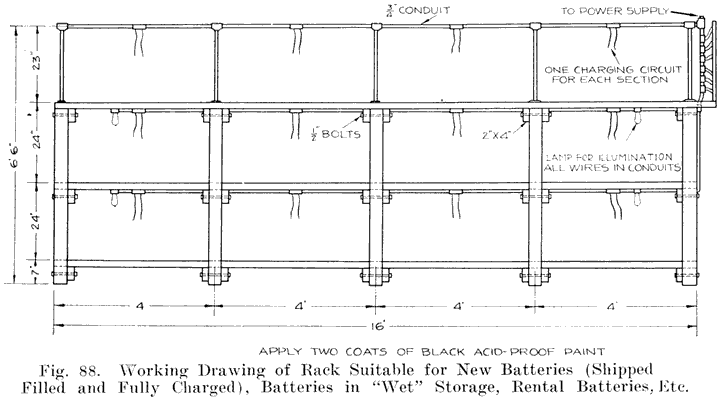

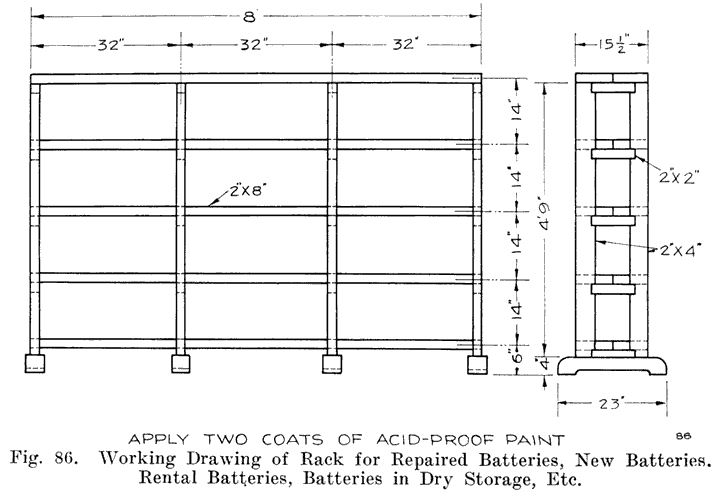

7，货架或机架的电池等待修复，已修复的电池，租赁电池，新电池，电池盒，电池瓶，电池板等。

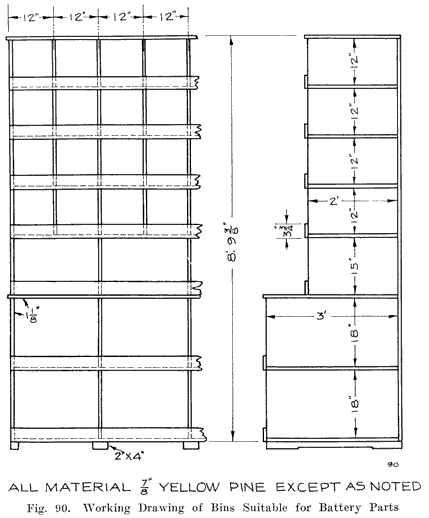

8，箱电池部件，如井盖，小区间的连接器，板带，码头，把手，排气栓，按住螺栓，分离器保持起伏，等等。

所需的设备在打开电池

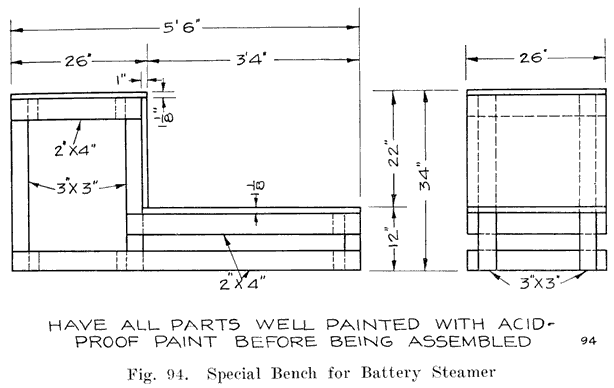

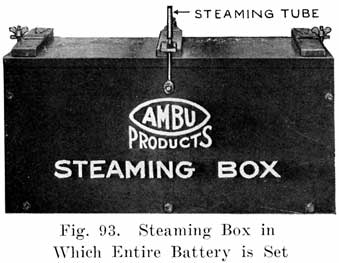

9。电池蒸笼软化密封化合物与制作涵盖跛行，周边有缺陷的瓶子将予拆除，软化罐这是在一个电池盒设置，等软化化合物。

10，油灰刀去除软化缩放化合物。

11一个棘轮支具集以下尺寸的木材位或方柄钻头：3/8，5/8，3/4，13/16和7/8英寸，钻进了终端和小区间的连接器。 功率钻床，或便携式电钻将节省时间和劳力钻断端子和连接器。

12，中心冲打标钻前端子和连接器。

13，10英寸螺丝刀撬出连接器和已钻终端。 螺丝刀可能，当然，可以在其他各种工作用也。

14 3/4英寸角钢一个十英寸长撬出已钻连接器和端子时，为了保护案件的上缘。

15，两对 - ，标准组合钳起重元素了罐子。 一对六或八英寸气体钳也会做这项工作。

16，钳工锤。 这是，当然，也可用于其它目的。

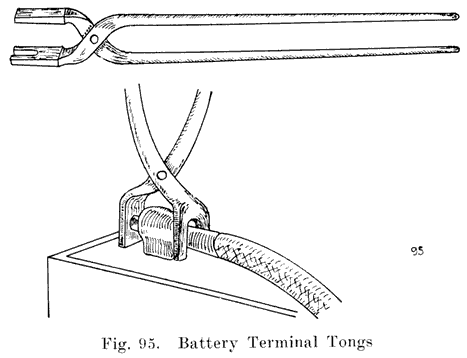

17。端子钳从端子取下锥形耳

18，一对长，菲亚特尖嘴钳用于拔出分离器和罐子。

19，开口扳手在从端子取下锥形耳使用。

设备引线燃烧（焊接）

除了铅燃烧，服装，需要以下工具：

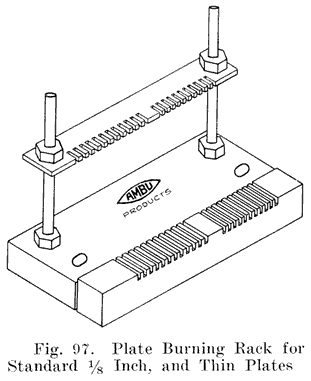

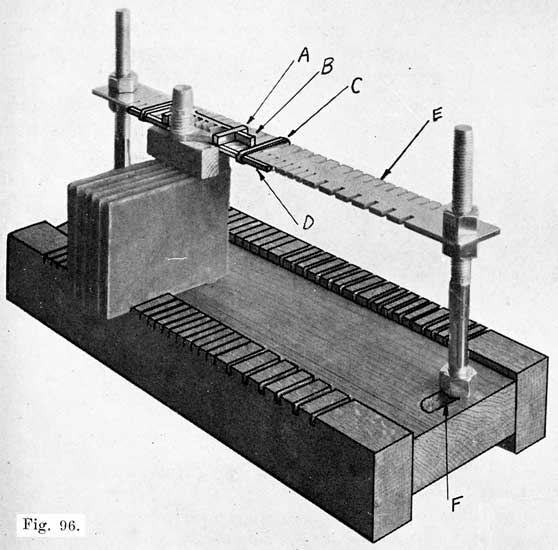

20，一种晒版架用于设置板这些都是可以刻录到盘带子。

21，水喉匠或罐头商的三角刮板清洁表面是被焊接在一起。 小刀会在紧要关头。

22，钢丝刷清洁表面，将被焊接在一起。 这也可以用于引线部分一般清洁。

23，粗文件，狐狸精，圆，扁，备案铅零件。

24，设置燃烧，在燃烧的小区间连接器的帖子被使用的衣领。

25烧铸铅棒模具。 一锅熔化铅是需要与模具，以及模具化合物也需要。

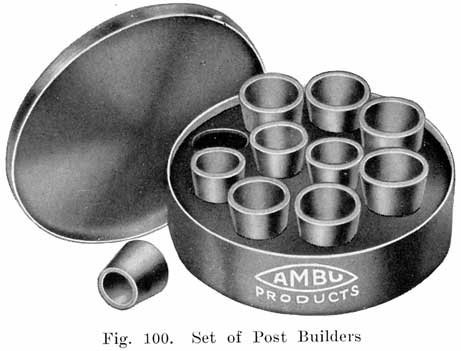

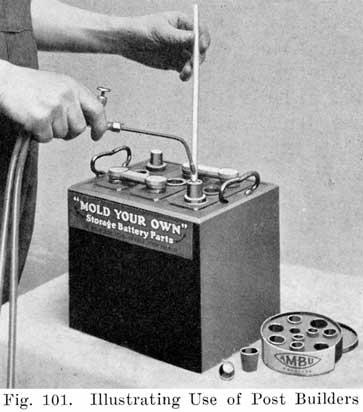

26。设置后用于建设已钻短去除终端和小区间的连接器的帖子建设者 - 模具。

27，一双蓝色的或熏制的眼镜使用铅烧衣服的时候可以穿。

设备上的电池连接器和端子总体工作

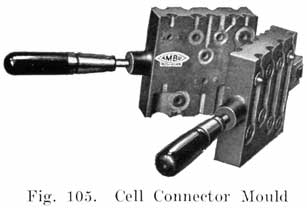

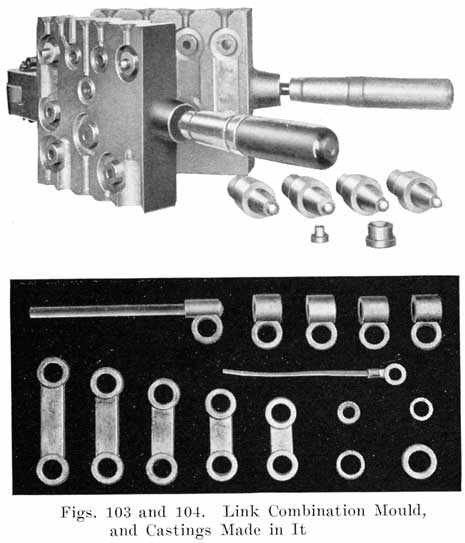

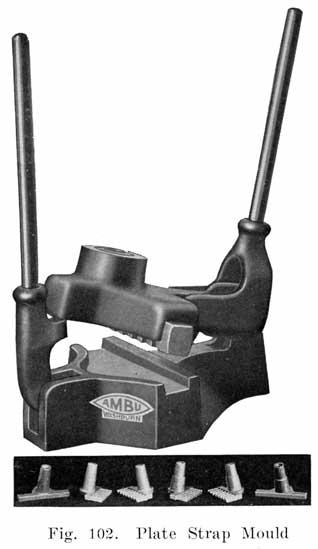

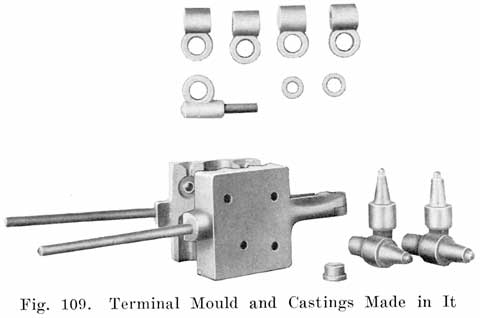

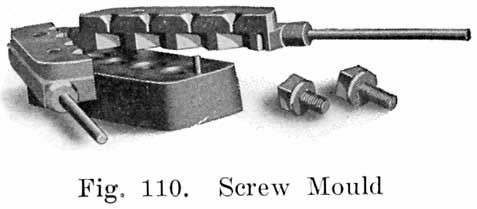

28，设置模具铸造小区间连接器，端子，端子螺丝，锥度耳，板带和柱等

29，设置铰刀铰到孔端子和连接器。

30，设置空心铰刀减少的职位。

设备上的工作案例

31，沥青的罐油漆涂装案件。 也可用于酸打样工作台，地板，货架，充电工作台，等等。

32，油漆刷，一个宽和几个窄。

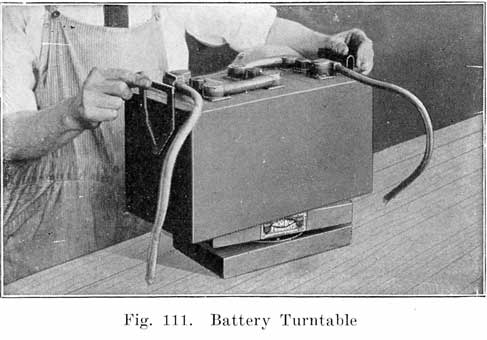

33，电池转盘。

34，不同大小的几个木工凿。

35，小型木面平滑了案件的顶部边缘。

36，清洗或小苏打溶液中浸泡案件中和酸性的大玻璃窗陶罐。

工具及设备总体工作

37，一对大底切钳切割连接器，柱，板耳，等等。

38，一对8寸侧剪钳。

39，一对8英寸对角剪钳。

40几个螺丝起子。

41，可调节钢锯架与粗集刀片。

42，汽油喷灯。

43，电烙铁，焊料和助焊剂。

44，分离刀。

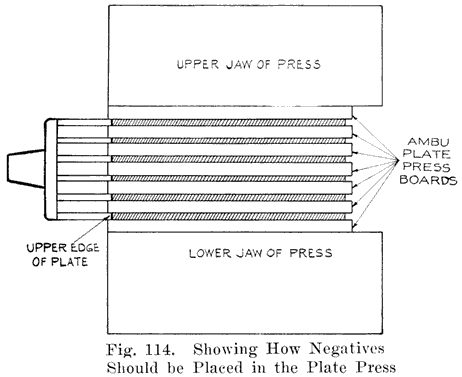

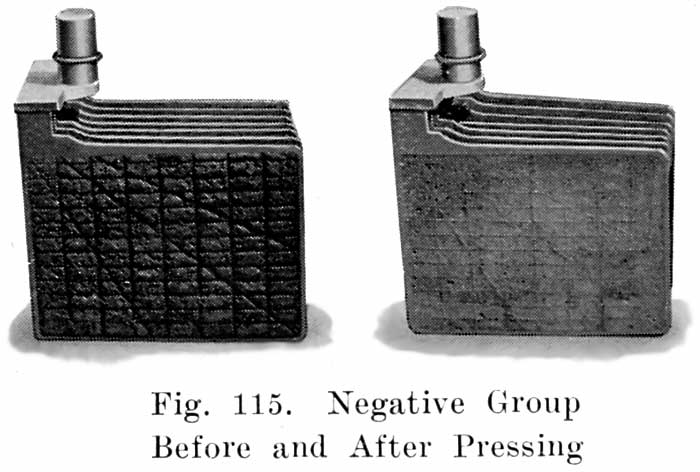

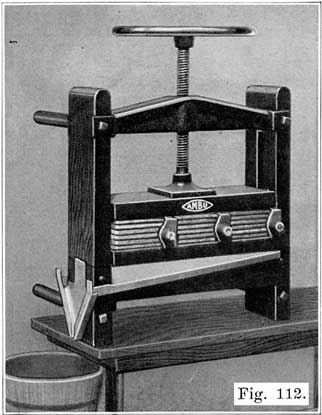

45，板压机压制隆起，负极板与电网的表面齐平的海绵状铅。

46，电池的载体。

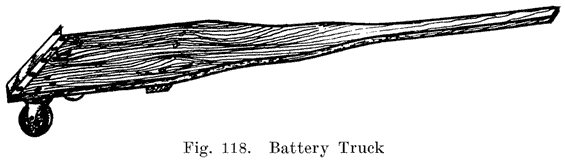

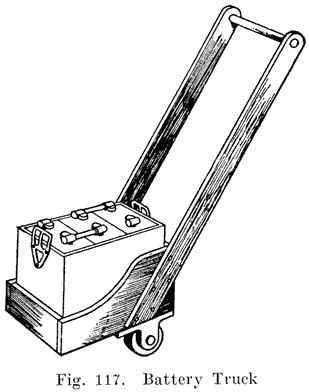

47，电池的卡车。

48。铅内衬箱，存放分隔符。 大釉面陶制罐子可以用于此目的，而且是便宜很多，但不会持有尽可能多的分离，考虑到其圆形的，因为铅衬框。

49。几位老炖锅沸腾的酸浸端子，连接器，外壳等，在洗涤碱溶液。

50，设置金属刻字印章，冲压电池端子，修理工的缩写，日期电池修复，维修性质的POS和NEG，在小区间的连接器。

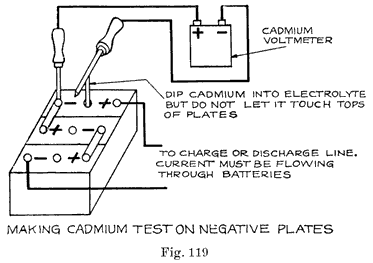

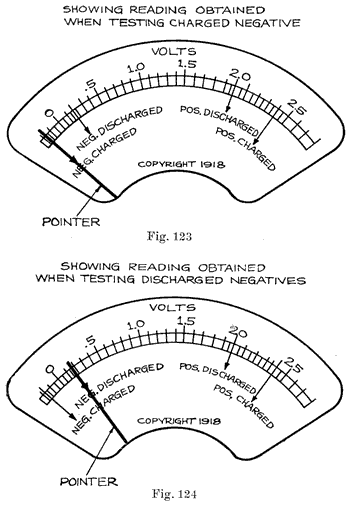

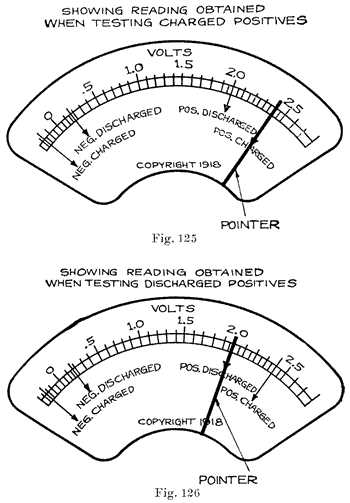

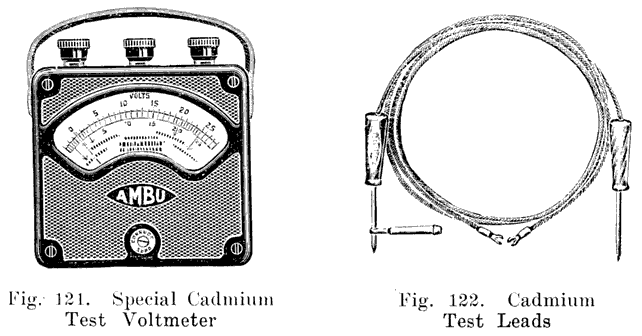

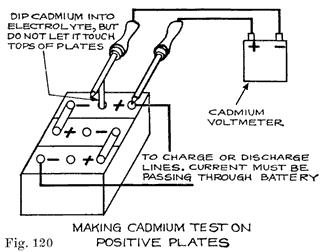

51。镉测试集。

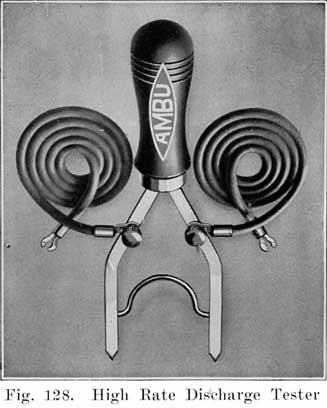

52，高倍率放电测试仪。

53，对橡胶手套来处理酸时保护手。

54，橡胶围裙，以保护衣服的酸。

55，一对橡胶套保护的。

56，橡胶，以保护鞋，或对低胶靴。

57。标签用于标记修理和租赁电池，电池存储等

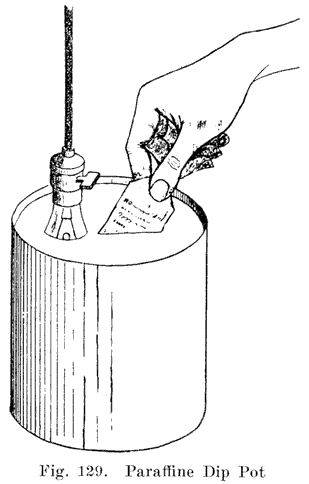

58。石蜡的壶可被加热，并且纸标签日期后浸渍已被写入在铅笔标记。 一个60瓦的灯挂在罐可用于加热该化合物。 以这种方式标记被保护免受酸的作用，并且写在标签不能被擦掉或无法辨认。

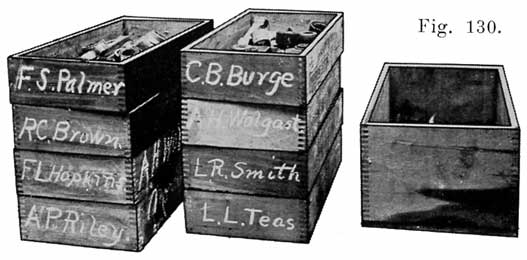

一些59。木箱，大约12英寸长，8英寸宽，4英寸深，其中放置终端，小区间的连接器，涵盖了，发泄插头等，电池正在修理。

60几个大玻璃陶罐是方便废酸，老分离器，和一般垃圾，否则就会乱抛垃圾店。

股票

61，零配件，如外壳，罐，盖，板带，小区间的连接器，板，排气塞，等。供应，应予保留。

62，密封化合物A的供应是必要的。

63，一个瓶子。 纯的酸，和1.400电解质准备使用细口大玻璃瓶应手。 一个16盎司 和一个32或64盎司 毕业生在测量出酸和水非常有用的。

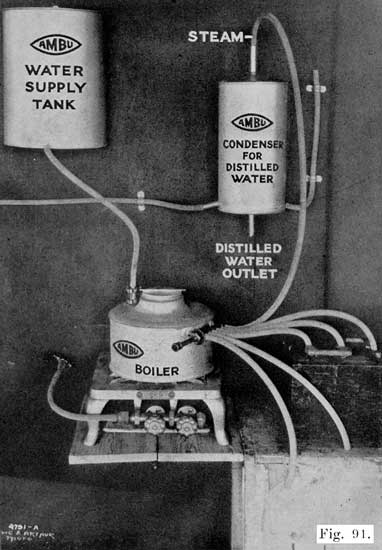

64，一种10加仑瓶的蒸馏水中是必要的用于弥补电解质，对于除了电池用电解质，使电解质高达适当的水平，等等。 如果你想自己提炼水，买水依然。

65，纯凡士林的供应是必要的涂层端子，以防止腐蚀。

特殊工具

由于所使用的电池的标准品牌油声波的特殊结构，特殊的工具是必需的，如果工作完成油这些电池这样的工具应该获得的。 其中一些工具如下：

66，特殊的扳手，用于车削密封螺母Exide公司电池。

67，两个空心铰刀（后释放 - 工具），用于切割铅封围绕PREST-O-精简版电池的职位。 有两种尺寸，大的和小的，见389页。

68，风格的“B”喷丸按密封的PREST-O-精简版电池职位封面，看到390页。

69，压力钳强制灶神电池的铅领油的帖子，请参阅第415页。

70，特种扳手拧紧螺帽密封油泰坦电池。

71，特殊铰刀用于切割密封圈油万能电池。

专用工具清单并非旨在提供完整，且修理工可能会发现有必要不时等专用工具。 在任何情况下，最好是从电池制造商这样的特殊工具购买所必需之而来的修理电池。 有时可以相处没有专用工具，但时间和人力会节省使用它们。

工具和设备NAMED在前述列表说明

充电设备

一种电池，是通过发送一个直接通过它的电流充电，此“充电”电流进入电池时，正极端子和传递出的负端。 发送此电流通过电池时，为约7.5伏特的电压被施加到每个电池。

有两件事情是必要的，因此在充电电池：，

1，必须有直流源。

2，在每个电池印象深刻的电压必须，约2.5％的细胞。 因此，在每个6伏电池的充电电压必须是7.5，并且对于每个12伏电池的充电电压必须是大约15伏。

用在汽车上的电池，有充电2的一般方法，即恒定电位（电压）和恒电流。 具有恒定的电压调节器的发电机具有约7.5的恒定电压，充电电流取决于电池的状态。 放电的电池从而获得较高的充电电流，该电流逐渐减小，或“变细”为电池变得更加充满电。 此系统具有一个放电的电池接收重的充电电流，和一个完全充电的电池接收到一个小的充电电流的理想特性。 充电的时间由此被降低。

用恒流充电系统中，发电机的电流输出被保持在一定的值，而不管电池的充电的状态。 该系统的缺点是，充满电的电池进行充电时一样高的速率和在大多数情况下以更高的速率比放电的电池。

在商店，无论是恒定电位，也可以使用充电恒流系统。截至目前时间，恒流系统已用于大多数商店。 对设备进行恒流充电用一个灯管银行或变阻器来调节充电电流，其中直流电流是可用的，以及整流器或电动发电机组，其中仅交变电流是可用的。 近日，霍巴特兄弟公司特洛伊，俄亥俄，已经把市场上的恒电位电动机 - 发电机组可以得到相同的期望一样对汽车的恒定电压发生器“锥形”充电上。 本集将在后面叙述。

其中一个110伏的直流电源可用，15 6伏的电池可以串联连接，跨线，而无需使用任何变阻器或灯组中，只有被要求在电路中，以指示充电电流的电流表。 充电速率可通过切割出一些的电池，或在电路中连接多个电池而改变。 这种方法是可行的只有在许多电池充电，因为不小于15 6伏的电池可能会在同一时间进行充电。

恒流充电

利用灯银行，或变阻器

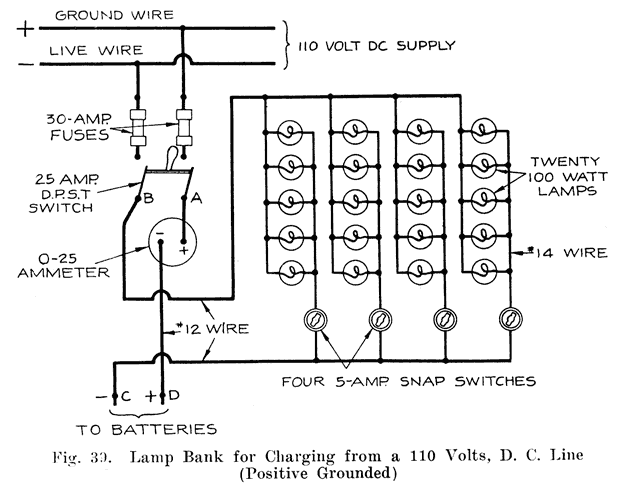

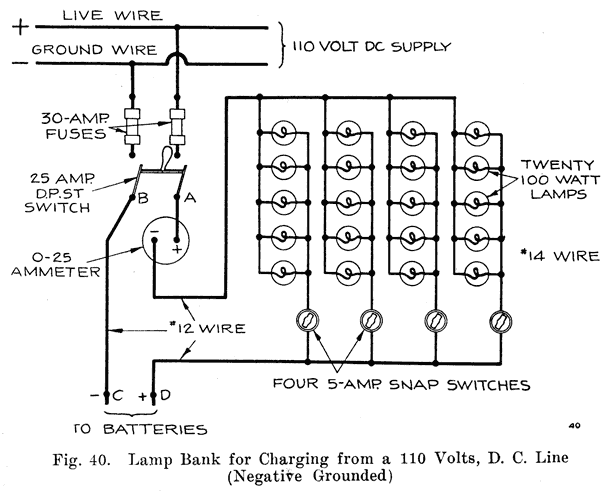

图39和图40显示了二十个100瓦的灯电池从110千伏线路充电“银行”配线。 图39示出了当该行的正极一侧接地，而图40示出了当线的负极侧被接地中使用的布线所使用的布线。 在两种情况下，“活”线连接到灯组。 这样做的目的是为了消除短路的可能性，如果任何部分以外的灯组的充电线被意外接地。

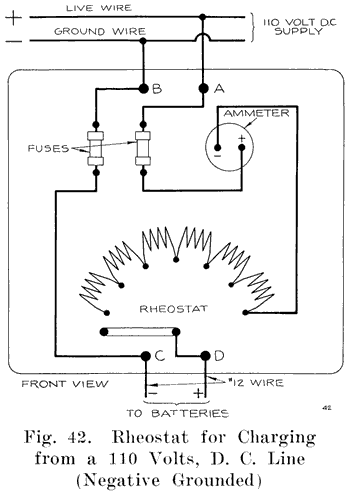

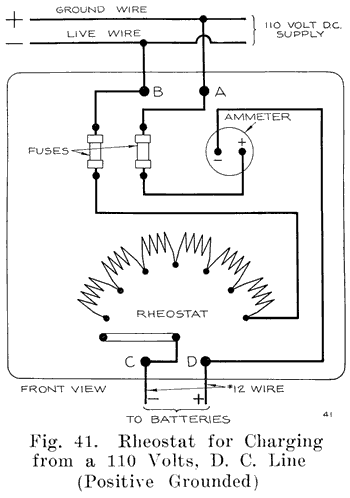

图41和42显示了两种充电变阻器可被用在图39和40所示的灯的银行代替布线，在这两个变阻器火线连接到变阻器的电阻，以防止短路接地任何超越变阻器的电路的一部分。 这些变阻器可购买准备使用，而不应是“自制”。 如图41和42的接线可能是不一样的，这将在其上可以买一个变阻器发现，但安装一个变阻器时，布线进行检查，以确保该“活”线连接到变阻器的电阻，并且不直接连接到充电电路。 如有必要，改变接线同意与图41和42。

图43和图44示出了充电电路的布线。 在图43中每个电池都有一个双刀双掷刀开关。 这可能是更好的布局，因为任何电池可以通过投掷下来的刀开关连接在电路中，任何电池可能被割断扔开关了。 与此布线布局，从一到十任意数量的电池可以切断由开关装置。 因此，对5电池充电，开关1〜5拆毁，开关5〜10弹起，从而短路它们。

图44示出了一个10 - 电池充电电路。 在其上的电池串联连接，由装有铅涂覆的测试夹跳线的手段，如图所示。 这种布局是不一样方便，在图43中示出，但较便宜。

使用电动机发电机组

除非在非常大的服务站，一个40伏的发电机是可取的。 它要求每个细胞约2.5伏，以克服一个电池的电压，以便对电池充电，并且因此40伏发电机具有足以15电池串联在一个充电线充电的电压。 五6伏的电池可能会因此在同一时间充电到每一行。 与10安培的充电速率，每个充电线将需要10次40，或400瓦。 发电机的尺寸将取决于充电所需的行数。 与10安培充电每线电流，所需的发电机的容量将等于400瓦乘以充电线的数目。 一个充电线将需要400瓦的衣服。 对于两种充电线800瓦特是必需的。 每个充电线一般设置有一个单独的变阻器，使得其充电速率可以调整，以任何所需的值。 这是一个重要特征，因为它是错误的，所有的电池以相同的速率进行充电，并用单独的可变电阻器在每一行上的电流可以被调整，以用于连接到该线路的电池的正确值。 任何数量的电池达到最大可能被控在每一行上。

在选择一个充电装，它没有得到一个是太大，因为衣服会最小负荷下运行时在亏损运行是非常重要的。 同样重要的是不要让其中一个是太小了，因为这将无法取电池的照顾不够快，而且会有电池不能充电“等待名单”，直到其他人采取一次性收费。 这将防止良好的服务给予。 买了会照顾你的需要在未来，以及在目前经济运行的装备。 大多数男人进入电池业务做出低估他们的需求，并得到的，因为能力不足的设备，必须尽快被丢弃的错误。

每个制造商生产多种尺寸，而其中一个最能填补的要求应选择。 在选择服装制造商的分销商或经销商应征询在决定什么尺寸的衣服到获得。 在特定的装备将取决于交变电流电源电路的电压和频率，最大充电电流所需的（每行10个安培充足的），并且在同一时间被充电的电池的最大数目。

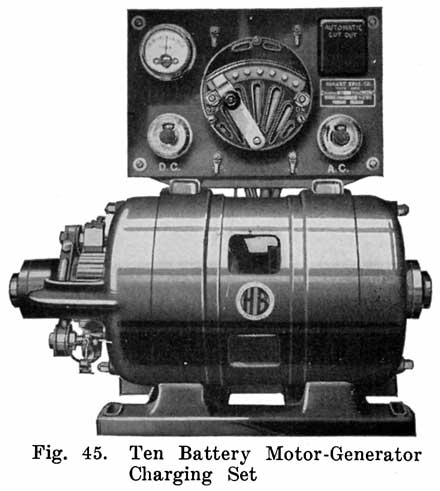

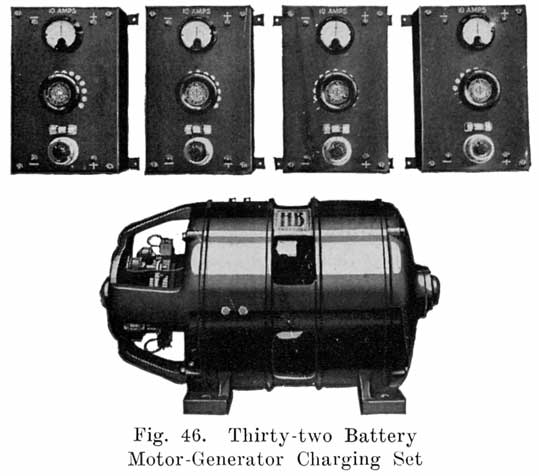

对于初学者来说，一个500瓦特10电池成套装备，如图所示。 45，是合适的。 对于中等规模的车库，专门从事电池充电，或为小电池服务站，一个1千瓦装备是最令人满意的。 两种充电板通常配有这样的装备，和两个充电线可以这样被使用。 这是一个重要特征，作为一行可以在10安培开始电荷被使用，而另一个用于为电池充电，即已经开始气体，以降低的速率。 图。 图46示出一个2千瓦的四电路，32电池电动发电机组。 每个电路具有一个单独的变阻器及电流表。 附近的各变阻器的顶部的两个端子被连接到一个充电电路。 附近的各变阻器的下端的两个端子连接到发电机。

该2千瓦一套适用于城市车库，或电池服务站的一个中型城镇。 初学者应该购买这个大集，除非设置可以在至少四分之一的容量连续操作。 作为一家服务站的发展，可能需要一个5千瓦集。 1，2和5千瓦套不应该使用任何东西，但市电线路。 单相，或照明线路并不令人满意处理这些集。

对电动机发电机组的一些建议

1，安装，设置电动发电机作为坚定的基础越好。 一个好的计划是将它栓到了沉重的长凳上，在哪个位置很容易检查和调整，也不太可能被喷酸，水等被击中

设置电动机 - 发电机在从电池中有一定距离，使得酸喷雾和烟雾不会达到它。 硫酸会攻击任何金属，如果你不小心，你的电动发电机可能会严重受损。 最好的方案是使马达发电机组的充电室的外侧，从而具有电动发电机和电池之间的壁或隔板。 充电电池板可被放置在靠近在必要时为方便起见，电池，但不应该被安装在上面的电池。 图47示出了电动机 - 发电机的一个方便的布局，充电板，和充电长凳。 请注意，在将电池连接一起使用的刺柏通过导线瓷绝缘夹板，各绝缘体从能在工作台上的端充电面板支承线的下孔的上孔上运行。

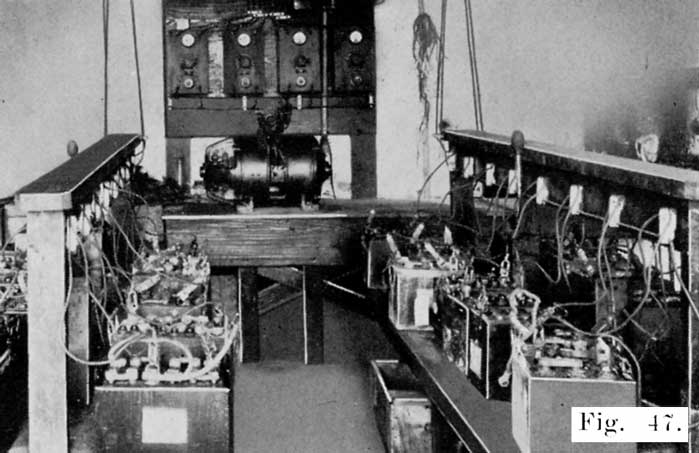

图。 47，方便的安排电动机 - 发电机，充电板和充电长凳

说明接线连接到电源线一般都带有各自的衣服，并且应认真遵守。 在电机和发电机电路的保险丝是特别重要的，因为它们保护机器不受损坏，由于过载，地面，或短路。 发电机驱动力必须在正确的方向或发电机将无法建立。 一个三相电机的旋转可以通过反转和充电长凳任何两个电缆的扭转。 为了扭转两相电机，拨回可相电缆。 在把电动机 - 发电机组投入运行，一定要检查所有连接​​，以确保一切检查与陈设制造商的说明。

操作充电电路

一台发电机提供其额定输出时工作效率是最高。 因此，保持尽可能满载尽可能在任何时候发生。 当你没有足够的电池在满负荷运行的发电机，运行每个充电电路满负荷，并使用尽可能少的电路成为可能。 这会降低你的电费，由于功率损耗在每个充电电路的变阻器，这个损失是最大的，当只有1种电池是在电路上，并且当所述电路被完全装载在最低限度。

与几个充电电路，但也可以把电池里面有在上一个电路在相同的条件和调整充电率的最合适的值。 因此，迫切硫酸电池，它必须以低速率进行充电，也可以把同一电路上，而这也只有一个正常放电的电池可放油另一个电路，并以较高的速率充电。 由于每个电池变得几乎完全充电后，它可以从电路移除，并放置在另一电路，并在精加工速率完成充电。 这是一个很好的做法，因为有些电池会开始气比别人更早，如果充电率不降低，这已经开始天然气的电池将有活性物质喷出来的持续充气。 仔细研究这些点会导致相当大的节省电力成本。

电机-发电机组护理

：A.机器不会建立或生成这可能是由于：

1. 机器转动方向错误。
2. 刷不接触良好。 清理整流子用细砂纸“
3. 与图场变阻器检查连接错误连接。
4. 开路领域变阻器。 看看机器将建立与现场变阻器切出。

。换向器B.过度加热 ，这可能是由于：

1. 超载 - 检查你的负载，并与铭牌阅读比较。 添加的所有面板的总安培，并认为它不会超过安培读数在铭牌上。
2. 错误的设定刷摇臂。 这将导致产生火花，很快就会导致过度加热。
3. 粗糙的换向器。 这将导致刷喋喋不休，吵闹和火花。 通过使铜积聚在刷子的底部引起许多倍。
4. 压力对电刷不足，导致了火花。 这可能是由于电刷穿用下降到那里的刷丝杠靠在电刷架的位置。
5. 刷，刷架刷造成粘的污垢和油脂积聚;刷必须始终持有人自由移动。
6. 刷架可能松动，导致它滑回，解除刷压里拉。
7. 电刷弹簧可能已松动，释放紧张情绪。
8. 仔细观察换向器，并保持在最好的状态。 也不会有过度加热不产生火花。 过度的火花会使气温上升如此之高，引起扔焊料。 你可以通过换向器适当的照顾，避免这一切。

在面板C.电流表读反转：这是由于不正确地连接了电池，这扭转了发电机的极性。 这通常没有任何伤害，因为在大多数情况下，电池会自动反向发电机的极性。 一般情况可以通过不停机，扭转电池并重新启动机器进行补救。 如果不成功提高机器上的刷子。 系列中以正确的方式来一个面板连接五六个电池，而整机不工作。 打开面板开关。 当机器启动时，它就会在正确的方向建立。 如果不这样做，重复以上，使用的电池数量较多。

D.机器拒绝启动。如果当您尝试启动电机有嗡嗡的噪音，而且装备不启动，保险丝之一需要更换。 该装备将只能哼哼两相或三相电流。 切勿将开启与任何保险丝出来的力量。

恒电位充电

在电池充电的恒电位系统，充电电压被调整到约7.5，并且在整个充电保持恒定。 有了这个系统放电的电池接收到一个大电流时，它被置于充电。 这个电流将逐渐减小电池充电，由于日益增加的电池的电压，这是反对或“钱”的充电电压，并降低了其有效的发送电流通过电池的电压。 这样的电荷被称为“渐缩”充电，因为充电电流逐渐减小，或“锥形”关闭。

的原理的“锥形”电荷是，当然，该放电的电池可以安全地进行充电以更高的速率比1是仅部分地放电，因为有更多的硫酸铅中的放电的电池，其中的电流变化的行动回到活性物质。 当电池充电时，为硫酸铅的数额减少，因为没有当前时采取行动硫酸盐少，充电速度应逐渐减少。 如果不这样做，会发生过度起泡，导致活性材料从网格被烧断。

这已经严重硫酸的电池，当然，在放电条件下，但当然不是，能够吸收沉重的充电速度，并在一个恒定的潜在的系统处理这些电池，必须小心的充电率是低的。 另一个预防措施在所有的恒电位充电要观察是看电池的温度，而他们正在绘制一个沉重的充电电流。 电池的气体被放后不久油费，并同时仍然在放电条件下，应采取断了线，或充电线电压降低。 与恒定电位充电，与恒流充电，这两种东西看是温度和放气。 任何充电率不引起过度的温度或初析气是安全的 ，并且相反地任何充电率，导致过大的电池的温度，或导致毒气而电池仍然低于四分之三充电，过高。

图。 48。霍巴特兄弟公司3千瓦恒电位电动机 - 发电机充电套装

由霍巴特兄弟公司生产的恒电位充电套装，包括额定电压为7.5伏，400安培的3千瓦发电机。 该发电机是直接连接到一个5马力电机，两台机器被安装油相同的底板。 图48显示了这身行头。 请注意，对于充电线有到该电池被连接3母线。 12伏电池在两个外母线连接，而6伏的电池连接中心母线和外子里的一个之间。

该Tungar整流器

使用AIL所有整流器经营石油的原则，目前的呼叫通过它们只在一个方向，由于提供给电流的流动的方向相反的阻力很大。 是，当然，没有必要使用水银蒸汽的顷。 有些整流器上的另一个原则进行操作。 例如整流器的实例是Tungar由通用电气公司制造，并且Reetigon，由西屋电气和制造有限公司的Tungar整流器被广泛使用，因此将详细地描述制造。 一个Tungar整流器的基本部分是：一个灯泡，变压器，电抗，并且在封闭壳体和设备。 灯泡是其中最重要的部分，因为它确实整流。 它是一种形式的单向阀，其允许电流流过充电电路仅在一个方向。 在外观上灯泡，见图49，有点类似于一个普通的白炽灯泡。 在灯泡是在紧螺旋形式的短钨丝卷绕，并在两个导丝支承。 靠近灯丝是石墨片用作电极中的一个。 图50显示了Tungar的工作原理。 “B”是灯泡，内含长丝“F”和石墨电极“A”。 以用作整流器的灯泡灯丝的“F”必须被加热，这是通过在变压器“T”做 电池被连接，如图所示，正极端子直接向一侧-的交流电源，以及负极端子的石墨电极“A”。

要了解其中发生的动作，假设当行线C是积极的瞬间。 然后，电流流过电池时，通过变阻器和向石墨电极。 然后，电流流经顷向长丝和该行的负侧，如箭头所指示的。

在接下来的半周期时，线丝D是正的，和C为负，电流趋于流过灯泡的灯丝的石墨，但作为所提供的电流在这个方向上的流动阻力非常高，没有电流将流过灯​​泡，因而没有通过电池。

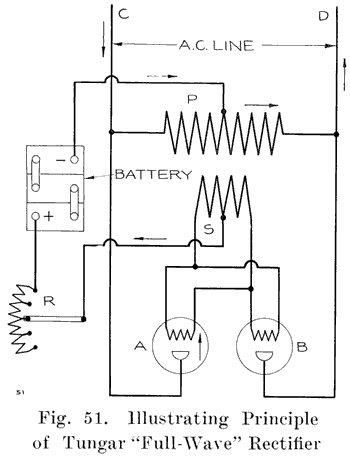

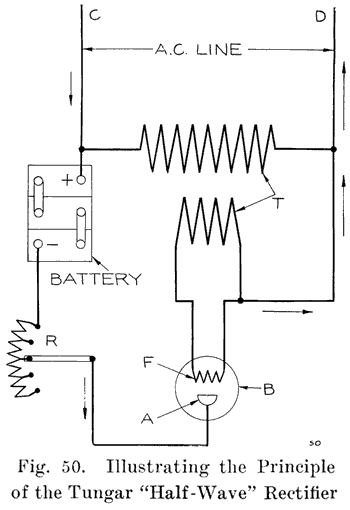

在图50中所示的整流器是一个“半波”整流。 也就是说，只有一半的每个交变电流波穿过它到电池。 如果两个灯泡被使用，如图生病图51中，交流电流波形的每个半被用于对电池充电。 要跟踪电流通过该整流器假定一个瞬间，当行线C是积极的。 电流将流入管A的石墨电极，通过变压器次级的S卷绕到中心抽头，通过变阻器，对电池的正极，通过将电池与主变压器绕组P的中心，并通过的初级绕组到D.当D是正的，电流将流过管乙从石墨电极的灯丝，对变压器绕组S的中心，通过变阻器和电池到变压器绕组P的中心，并通过部分此卷绕到线丝C.在实际的整流器在图50和51所示的变阻器没有使用，完全由其他绕组的手段而得到调节的一部分。

从前面的描述可以看出，如果交流电源发生故障时，电池不能排出成线，因为为了做到这一点，他们将不得不加热灯丝并传送电流通过从灯丝灯泡到石墨电极。该电池不能做，因为连接是这样的电池不能发送电流通过完整的灯丝电路因为，即使电池能够加热灯丝他们无法传送电流从灯丝的石墨，由于电流不能流动在这个方向。

只要交线再次复活，电池会自动重新开始充电。由于这些原因晚上充电与Tungar是完全可行的，并且没有服务员需要在夜间观看电池。该Tungar整流器是由以下尺寸：

A. 两个安培整流器

目录编号195529

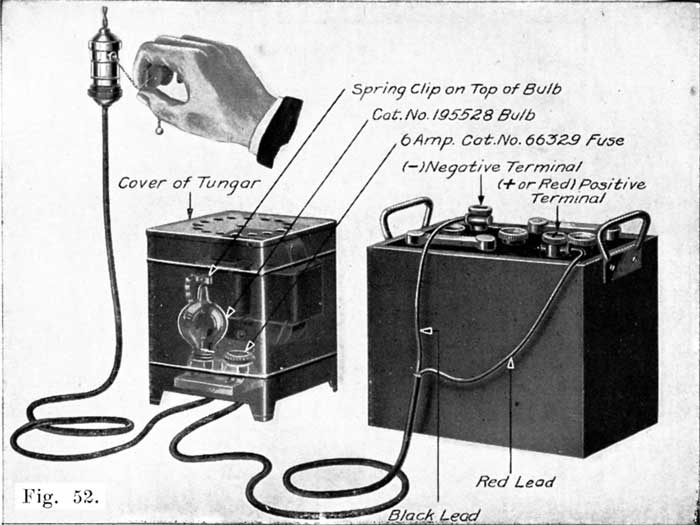

图。 52. 两安培Tungar整流器

B. 在一个电池整流器

目录编号219865

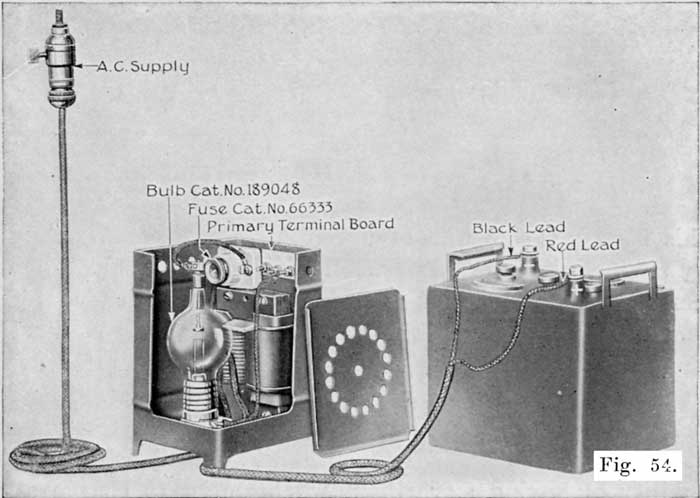

图。 54. 在一个电池Tungar整流器

这Tungar将五安培或12伏电池在3安培收取6伏的电池。图54显示了这个Tungar，具有切去，以显示其内部零件的壳体的一部分。

取变化'从100的交流电源的电压的护理至130，一组连接的设置的序号105，115，和125。对于大多数的电源电压，在115伏的抽头使用时，对于较低的电压该105伏的抽头被使用，并且对于较高的电压125伏的抽头使用。这Tungar是专为60周期电路，但在特殊的命令，可运行在其它频率来获得。

这Tungar是车主最合适的，是令人满意的充电收音机“A”电池，和六伏起动和照明电池一次。

C. 两个电池整流器

目录编号195530

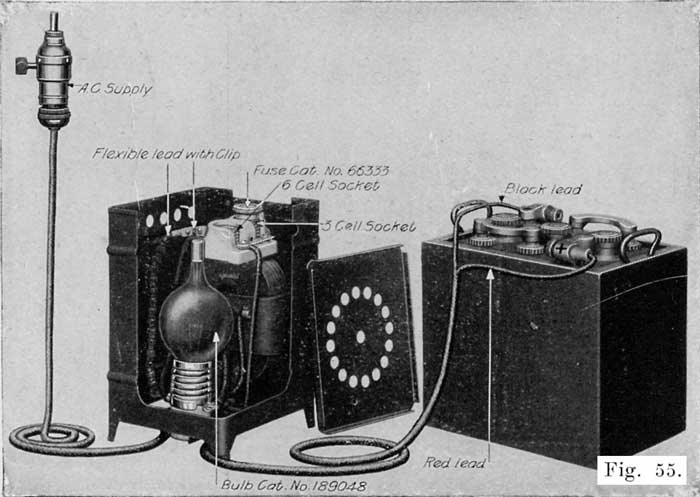

图。 55. 两个电池Tungar整流器

这Tungar示于图55，与所述壳体的一部分剖开以显示内部部件。它的前身出售给车主，而是一个电池Tungar现在推荐使用的车主的。因此，双电池Tungar被推荐用于非常小的服务站，或百货公司采取的一个或两节电池的照顾。这四个电池Tungar，这是描述的下一个，建议优先于双电池装那里是有两个以上的电池一次充电的丝毫可能性。

两电池整流器将在6安培，或者一个18伏电池在3安培26伏电池，或112伏的电池充电。它具有安装在所述自耦变压器铁心，它只有一个熔断器插头双刀熔断器块。图55示出了在位置保险丝插头用来充电的6伏电池。当需要对一个12伏电池或18伏的电池充电，该保险丝被从第一容器中移除，并旋入第二容器。

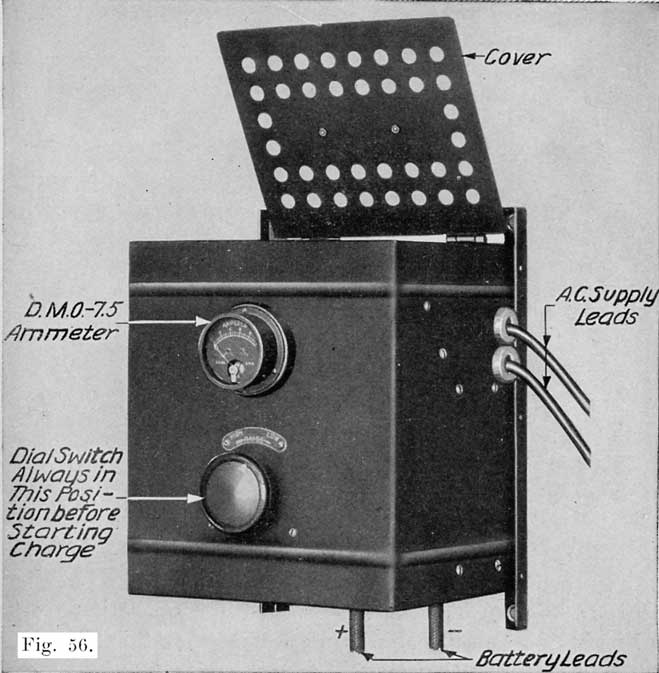

图。 56. 4个电池Tungar整流器完成

双电池整流器被设计成在一个115伏，60周期线运行，但石油特别命令可以运行在25-30获得，40-50和125-133循环线。

D. 4个电池Tungar

目录编号193191

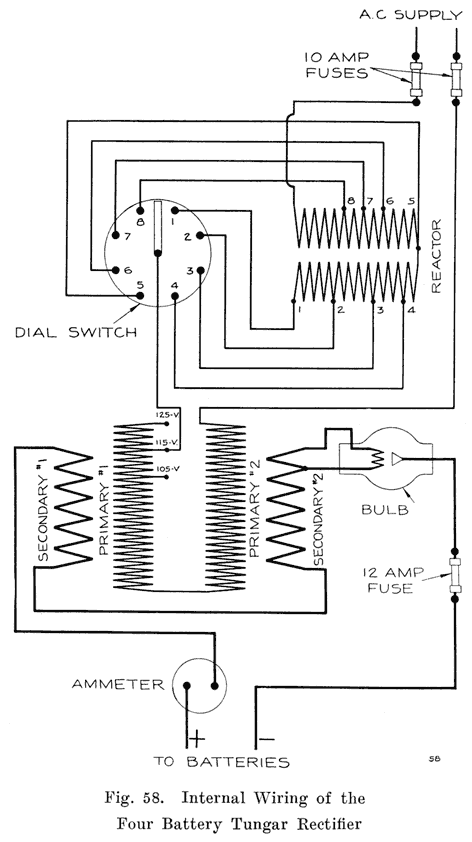

这Tungar示完整图56，在图57的顶部已被提出，以显示内部部件。图58给出了内部布线连接的电池四节Tungar设计用于在115千伏线路。

四个电池Tungar将收取一至四个6伏的电池以5安培或更小。它是专为有极少数的电池充电车库设计。这些车库一般的寄宿电池充电，而不是将它们发送到一个服务站，很少有超过四节电池一次充电。这四个电池Tungar也适合使用汽车经销商谁愿意保持电池在他们的汽车在良好的状态，并方便准备维修电池，因为它们来自于汽车制造商。

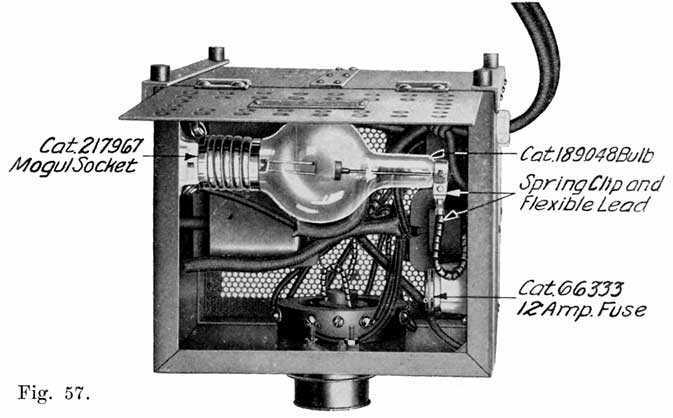

图。 57. 4个电池Tungar整流器，与Top凸起来显示内部零件。

四个电池Tungar被设计用于操作。对在115或230伏特的60周期线。特别订购此Tungar可用于操作得到其他频率上。

E. 十大电池整流器

目录编号179492

这是Tungar这是最流行的服务站，因为它满足了平均店铺的充电要求比小Tungars更好。它的收费从一到十6伏的电池，或等值六安培或更小。凡十余电池一般为一次性收取，两名十电池Tungars或更应该被使用。大服务站使用尽可能多的这些Tungars为10。

在10电池Tungar的满负荷效率约为75％，优于与汞是整流器，或者电动机 - 发电机的大小相同的。这使得10电池Tungar一个非常理想的一块设备的服务站。

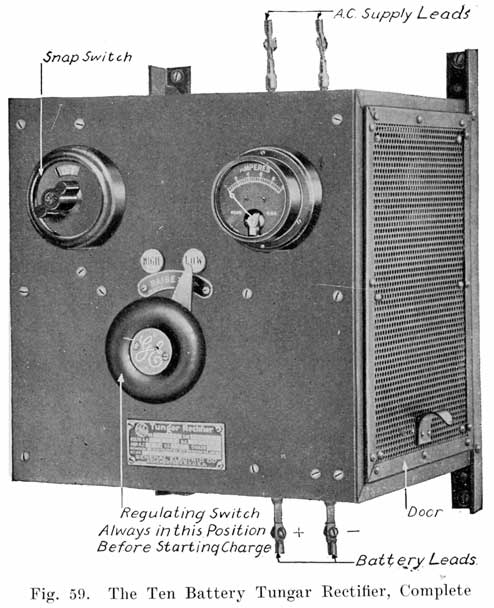

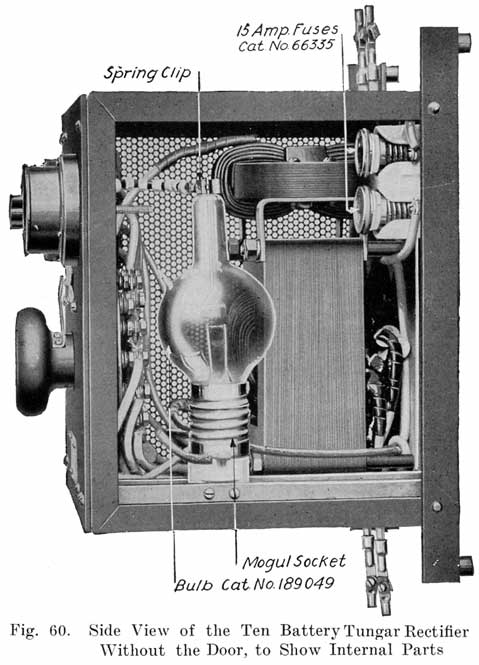

图59显示了完整的10电池Tungar，图60给出了不带门来显示内部部件的侧视图。

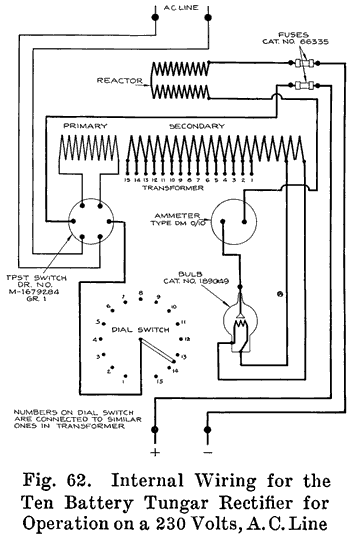

图61显示了使用一个115伏交流线路和图62的230千伏线路使用的内部连接的内部连接。这Tungar是为一个60周期的电路，25-30，40-50和125-133循环回路。

___

F. 第二十电池Tungar

目录编号221514

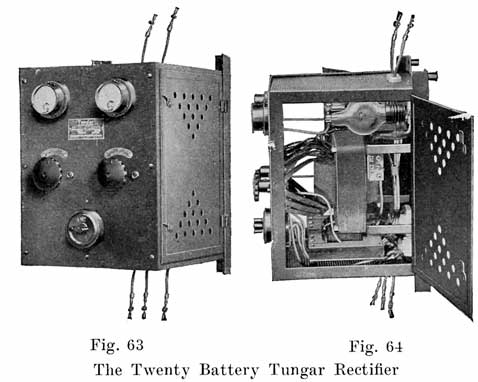

这Tungar将于106伏的电池在12安培或206伏的电池，在6安培充电。图63显示了完整的整流器，和图64示出了在整流器与侧门打开以显示内部部件。这整流器会做两个十电池Tungars的工作。它是专为60个周期，230伏的操作。特殊订货它可能会运行得上115伏，也为其它频率。

第二十电池Tungar使用两个灯泡，其中每个是相同的，在10电池Tungar使用，并且具有两个充电电路，具有电流表和调节开关的每个电路。一个快速开关两个电路连接到电源电路。两个充电电路被独立地调节。例如，一个电路可被调节到3安培而另一个电路被提供6安培。另外，也可以通过连接的系统的三个电路的等效充电。例如，5节电池可以在6安培，五节电池4安培，并在10安培5节电池进行充电。其他相应的组合是可能的也是。

一般说明和Tungars信息

生活Tungar灯泡的。该Tungar灯泡的寿命为600〜800小时，但实际上是一个灯泡会给服务1,200至3,000小时，如果用户不小心被超过额定电流运行它超载的灯泡。

说明。完整的说明都配有各Tungar装，下面是那些十电池Tungar。

安装

一个Tungar应。，被安装在一个干净，干燥的地方，以保持设备免受灰尘和湿气。为了避免酸雾，不要直接放在Tungar过电池。这些预防措施可以防止金属部件和接触不良的责任的腐蚀。

拧紧Tungar到墙上有四个螺丝，如果墙面是木头，或由四个膨胀螺栓，如果它是由砖或混凝土。

虽然装备的电气连接是非常简单的，最好是（安装该设备时），聘请有经验的布线工熟悉，就与当地的布线要求。

连接线

从Tungar的顶部延伸的两根导线应连接到相同的电压和频率的交流电流供给，如印在连接到前面板的铭牌上。这些连接应不小于12号乙＆S号线少，并应牢固地焊接在铜耳。

外部保险丝建议用于交流电路，如下所示：

随着115千伏线路使用15安培容量的保险丝。

随着230千伏线路使用10安培容量的保险丝。

一个灯泡（货号189049）的现在应该坚定地拧入插座中。挤贴在串珠电缆弹簧夹和滑这个剪辑下来的灯泡的顶部伸出的导线。不要弯曲线。

电池连接

在作出电池连接具有自动开关处于“关”的位置。

从Tungar的底部延伸的两条线应连接到电池。在左侧的线，面向前面板，标记为+（正） ，而另一个线 - （负） 。正极线应连接到电池和负极导线与负极端子的正极端子。

两个柔性电池电缆有时直接连接到两条线从Tungar的底部伸出。这些电缆应牢固防滑钉到墙上大约六英寸的衣服下面。这种安排将减轻对Tungar线应变时电缆改为不同的电池。

当两个或更多个电池进行充电时，它们应该被串联连接。该Tungar的正线应该连接到电池1号的正端，该电池的电池2号电池2号的负极端子的正极端子的对电池没有的正极端子的负端3 ，依此类推，根据电池中的电路的数目。最后的最后的电池的负极端子应连接到从Tungar负极导线。

上一节电池反向连接，很可能损坏平板;和反向连接油所有的电池会吹一个或多个保险丝。

作业

一个Tungar是由一个自动开关在左上角的角落，在中心的调节开关进行操作。在启动装置之前，调节开关应处于“低”位置。

该Tungar现在已经准备就绪。打开自动开关向“ON”位置的权利，灯泡会亮。然后转动调节开关慢慢向右，而且，只要电池开始充电，在电流表的指针将指示充电电流。该电流可被调节到任何值是需要的Tungar的范围内。正常的充电速率是6安培，但没有大大降低了灯泡的使用寿命可以得到高达7安培的电流。较高的充电速率降低其使用寿命在相当大的程度。比正常（ 6安培）更低的费率将增加灯泡的寿命。

打开自动开关的“关”的位置时的所有电池一个电池或充电完成;或者当需要对多个电池加至该行。

该Tungar只能由卡扣式开关，而不是由在任一线路或电池电路的任何其它外部开关进行操作。

当自动开关接通时，电池会从电源线断开，然后他们可以在没有触电的危险进行处理。

在刚刚启动自动开关后，移动调节手柄回“低”的位置。这可以防止在不适当的位置对电池的使用次数的拨码开关为下一个充电到灯泡的损坏。

烦恼

如果在接通交流电开关灯泡不亮：

1. 见交流电源是否打开。
2. 检查电源线​​保险丝。如果这些被烧断，或有缺陷，与15安培保险丝的115千伏线路或10安培的保险丝为220千伏线路进行更换。
3. 确保灯泡拧好插入插座中。
4. 检查插座内部的触点。如果他们失去光泽或脏了，用砂纸。
5. 尝试一种新的灯泡，猫。编号189049。旧灯泡可能有缺陷。

如果灯泡灯，但在电流表无电流显示：

1. 检查连接到电池，并且还它们之间的连接。大多数故障是由于不完善的电池连接造成的。
2. 检查盒内的保险丝。如果这些被烧断或有缺陷，与15安培保险丝，猫取代它们。编号6335。
3. 看到该剪辑是在灯泡的电线。
4. 灯泡可能有一个缓慢的泄漏，而不是纠正。尝试一种新的灯泡，猫。编号189049。
5. 有开关臂使接触良好的调节开关。

如果在电表的电流大，并不能减少：

1. 电流表指针可能粘;用手轻轻敲击它。电流表不指示当前正确如果指针不在零线时，Tungar不工作。该指针可以通过在仪器上的下部略微转动螺丝很容易地复位。
2. 请确保电池不会与反极性连接。
3. 本。交流电源可能是高得离谱。如果只使用一个三节电池正在充电，并在交流电流供给稍微高，那么在电流计的电流可能是高的。最简单的补救方法是在电阻的另一电池或少量的连接。

备用灯泡应始终保持在手和被放置在准备之前，至少有一个完整的充电应该进行测试。所有Tungar灯泡做成近乎完美越好，但偶尔一个是在运输途中受损。它可能看起来完美，但无法操作。出于这个原因，所有的灯泡应试行的收据。如果有任何的灯泡被发现有缺陷的，它伴随着它的标签应该被填写，灯泡和标签应返回到您的经销商或到通用电气公司，并预付运输费的最近的办公室。

Tungar整流器

（以下省略列：目录号，尺寸，净重和重量）。

汞弧整流器

汞的操作是整流器取决于事实，即包含在低压下和设置有两个电极，1汞及其它一些其他导体的汞蒸气的管，提供了一个电流趋向于通过一个非常高的电阻从汞电极到另一个电极的管，但提供的电流趋向于穿过所述管在相反的方向上的非常低的电阻。从金属电极的电流传递到汞电极通过一个顷这是由倾斜它建立在管子的水银蒸汽使水银桥的汞和辅助电极之间的间隙仅仅是瞬间。

由于没有移动部件，以得到按顺序的是在电动机 - 发电机具有由该整流器的优点。来自整流器的充电电流可以没有，但是，减少到尽可能低的值，与电动机 - 发电机，这是一个缺点。因此，该整流器更适合较大的商店，特别是在电动车和愉悦的汽车充电。

机械整流器

机械整流器有一个振动电枢打开和关闭充电电路。期间，在接下来的半周期的一半每个交流电周期的，开放的电路闭合。因而电路闭合，只要交变电流流过在适当的方向，以对电池充电，并且是开放的，只要交流电流流动的方向相反。这些整流器因此在一半的时间给电池充电，电池正在充电，这也成为案件中的一些是整流器。

所需的操作是由一个永久磁铁和被连接到交流电流供给电磁体的组合固定。中一半的交流电流周期，交变电流流过电磁体的磁化绕组的电磁体，使得它加强了永久磁铁的磁力，从而导致对所述磁体将被绘制的振子臂。振动器臂带有一个接触的接触时，臂被吸入对磁铁的固定接触点，从而关闭充电电路。

在交流电的周期，或波的下半，电流通过电磁铁线圈是相反的，并且电磁体的磁力则削弱永久磁铁的磁力，和振动器臂被拉离磁铁和充电因此，电路断开。中的交流电流的周期的下一个半振子臂被再次吸入对磁铁等，接触点被半每个交流电周期的过程中关闭和打开。

机械整流器从变压器从而降低了交变电流线路的电压到所需的充电电压的次级绕组运行。每个整流器单元可具有其自己的完整的变压器，或一个较大的变压器可以由具有其辅助或低压绕组划分成若干区段，每个动作1整流经营多个整流单元。

机械整流器的优点是它的简单，廉价和便携性。该整流器也有打开的充电电路，当交流电源发生故障时，自动重新启动时，该行再次复活的优势。独立单元的任何期望数量，每一个都具有各自的充电线，也可使用。充电电流通常为6安培的最大值。每个整流单元通常被设计成只有一个或两个6伏电池在同一时间充电。

斯塔尔整流器

这是一个独特的整流器，其中，所述交变电流是通过其由一个小的交流电马达，类似于在一个直流发电机的电枢中产生的交流电流进行整流的整流器的方式转动的换向器被发送整流机器。斯塔尔整流器提供来自变压器的交流电流，而不是产生其如在一个直流发生器完成的。刷其支承在换向器引线连接到充电电路。

斯塔尔整流器适用于更大的服务站。它给出了一个中断的直流电。这是简单的'在建设和运营，并且是免费的精密部件。

其他充电设备

如果没有电照明在商店，有必要安装一个发电机和一个气体，汽油，或蒸汽发动机，或水车来驱动它。甲10电池皮带驱动的发电机可以以这样的商店中使用，并且还可以，当然，可以用一个单独的电机使用。发电机应，当然，是一个直流电机。发电机的尺寸将取决于平均数的电池进行充电，并可用资金的金额。任何大型电器制造商或供应的房子会给任何信息所必需的必需的装备的类型和尺寸的选择。

如果旧的汽车发动机，以及散热器，煤气罐等，手头上，它们可以被适当地安装，从而驱动发电机。

充电替补

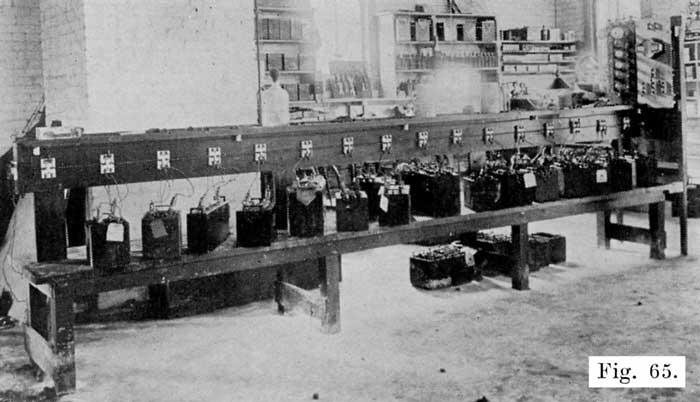

图。 65. 充电凳，配有双刀双掷开关每个电池

图47和65显示充电长椅操作。请注意，它们是由重的股票，这是必要的，当然是考虑到电池的重量的。充电工作台的顶部要低，以消除电池尽可能多的提升成为可能。图66是板凳在图65所示的施工图。注高架货架向下延伸的中心。这是非常方便的手持一瓶水，酸投手，比重计。还要注意带“D”这个架子上，用电压表挂在铁支架上。这种结构的水表可以移动到任何电池电压，镉，和高速率放电读数。它还具有保持电压表既方便又安全的地方，它是不易有酸溅到其上，或在搬运损坏的优点。在构建图66所示的替补，组装前给每个部分的沥青漆涂层。组装后的替补给它的沥青漆两大衣。

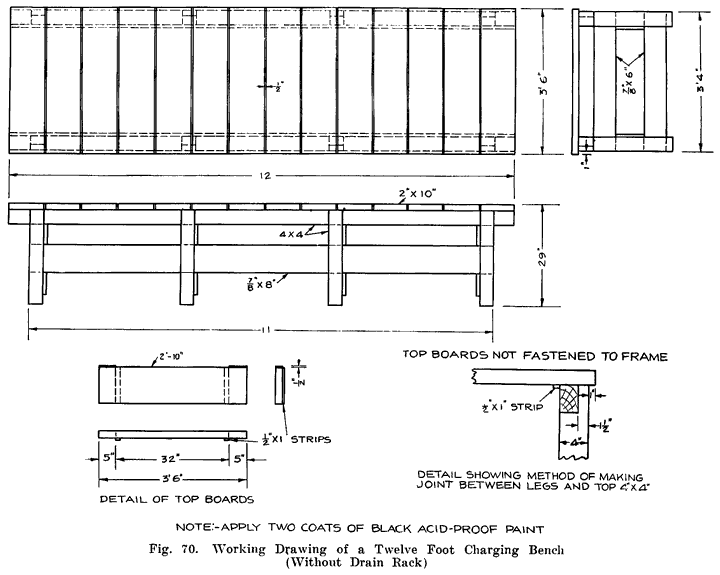

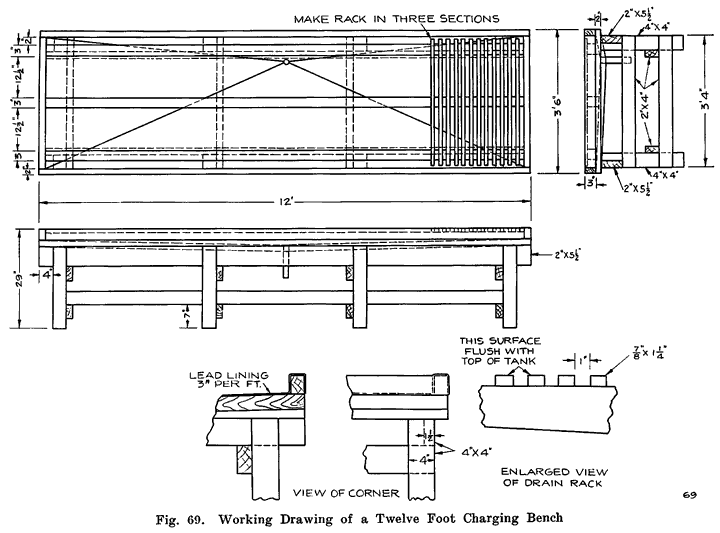

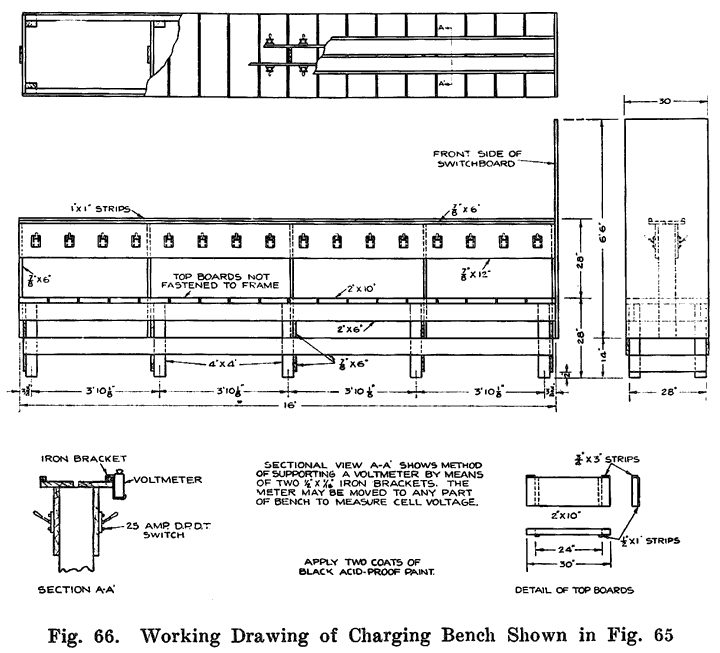

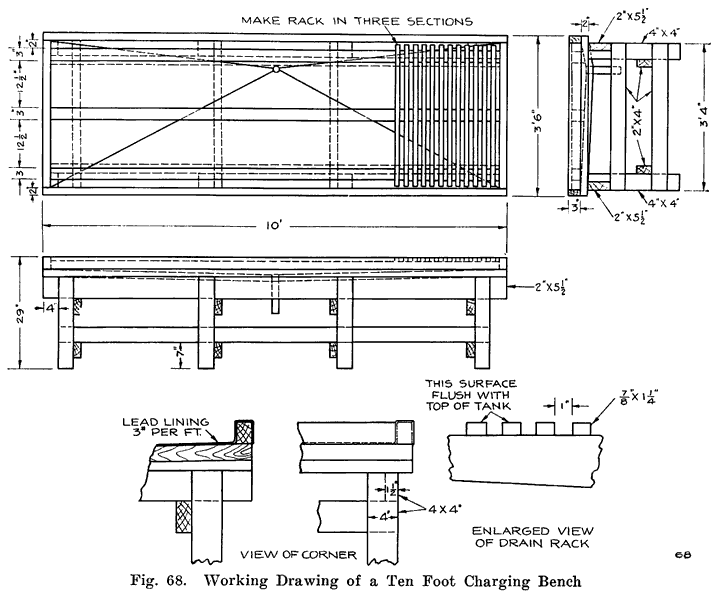

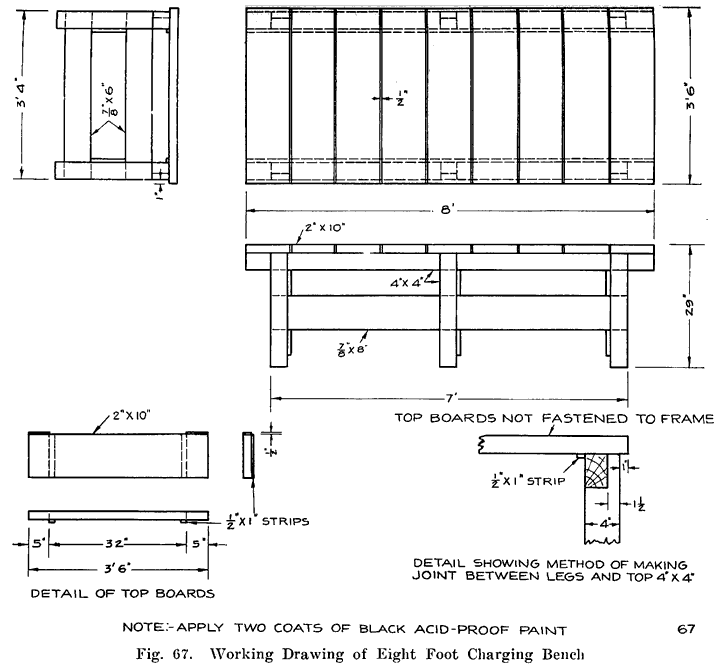

图67，68，69和70显示了其他的充电工作台或桌子的工作计划。修理工应该选择他认为对他的店最合适的人。在这些布线长椅，在图66所示的升高搁板也可以添加和双杆，用于双掷开关。代替这些开关，可使用在图47所示的台阶所示的跳线。如果这样做，则升高搁板也应被安装，因为它是液体比重计，电压表了很大的便利，等等，如上所述。

作为比重计，温度计。等等，这是上市的第96页的充电工作台作为必不可少的配件时，埃克塞德车型比重计是最优秀的一个用于一般用途。这个密度计具有圆形灯泡和直桶具有对浮凸考虑重力的读数时，以保持比重计在直立位置。特别温度计示于图37 。良好的电压表示于图121 。该电压表有一个2.5和一个25伏的范围，这使得它方便了电池的工作。这也给出了一个0.2和2.0的零的左侧，并且特别刻度标记，以方便描述174页上的镉测试制作的读数。至于电流表，如果一个电动机 - 发电机组， Tungar整流器或一个充电 - 变阻器使用时，电流表总是配有集。如果一个灯组被使用时，一个交换机类型抄表到约25安培是合适的。随着充电的恒定电位系统中，电表都配有电动发电机组。他们阅读高达300安培。

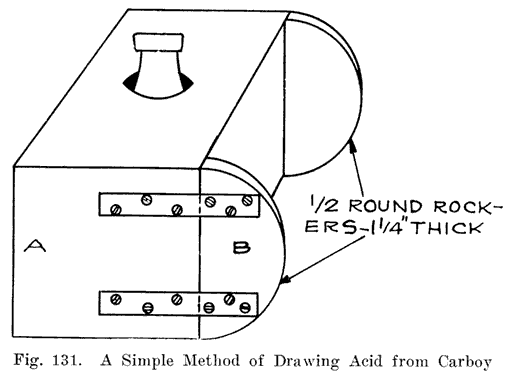

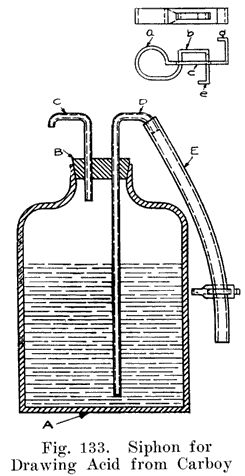

该瓶蒸馏水和电解液的特殊设计不并可能在当地商店获得，有由批发商销售的几个特殊水瓶，他们是方便的，但不是必需的。图133显示了水或酸瓶一个非常方便的安排。

工作台

工作台上更是一个标准的物品，但不充电板凳的，而且应该在建立一个无烦恼。图38显示了在实际使用中的好替补。老虎钳，当然，必要的，而替补应该是结构坚固，并应给予沥青漆几个大衣。

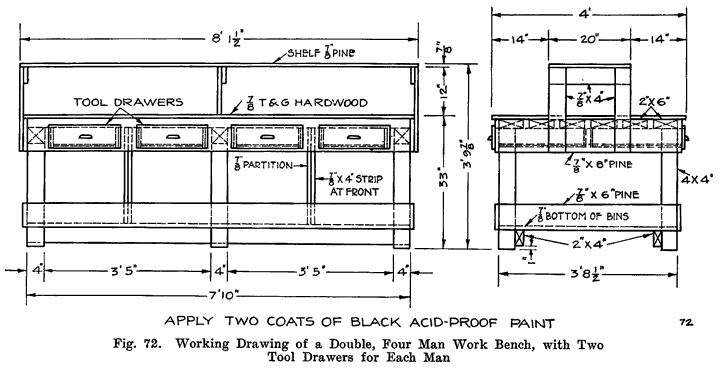

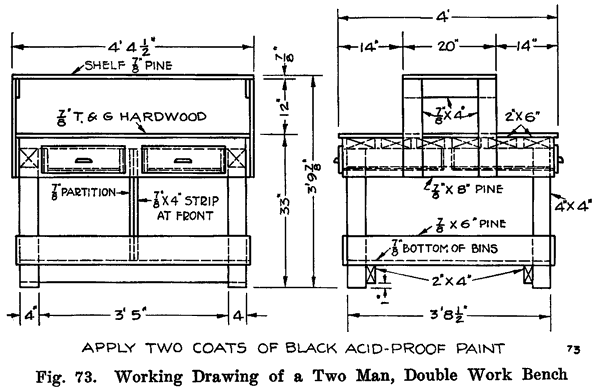

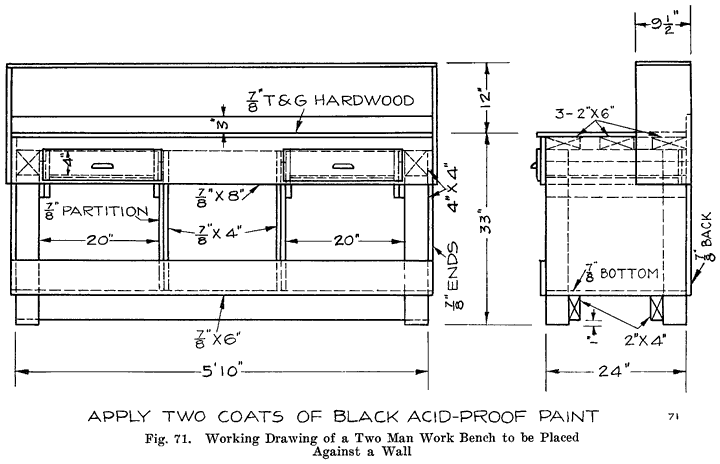

图71示出了单个工作台上可放置在墙上。图72和图73显示双工作台。请注意，每个台有升高的架子，这不应该在任何考虑被省略，因为它是良好的工作绝对必要的。该工具的抽屉也很方便。

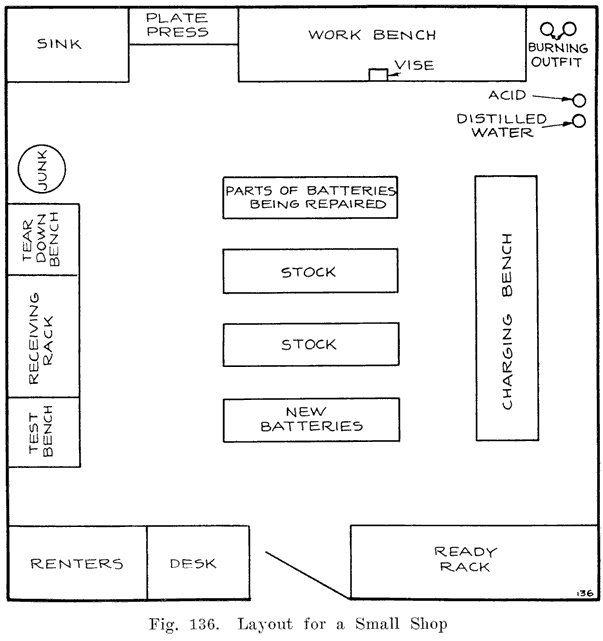

最好是有在那里电池被打开，因为这样的替补将是湿的，马虎的地方，不适合于其他任何一个单独的“推倒”板凳。它应放在靠近水槽或洗槽，如图在图136至142中所示的店铺布局。

水槽或洗槽

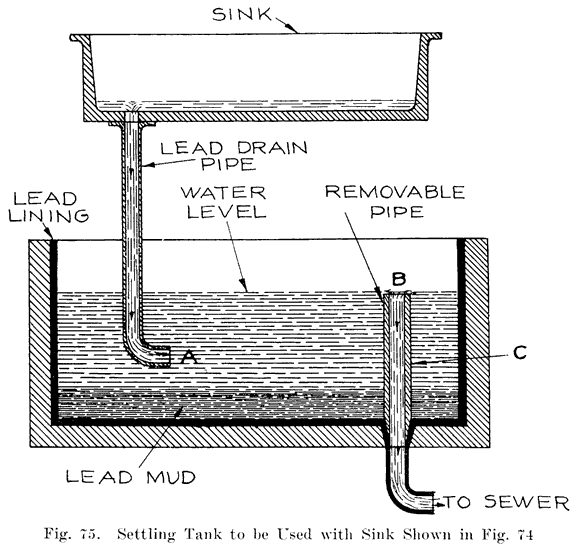

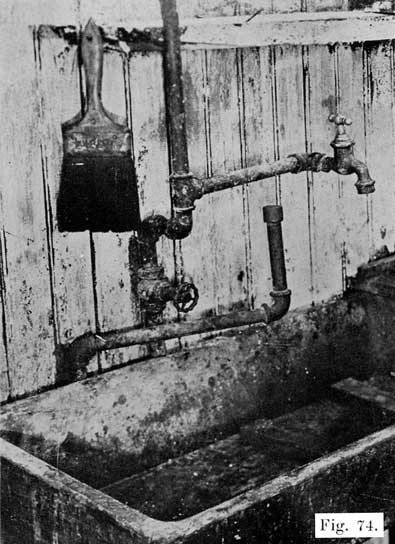

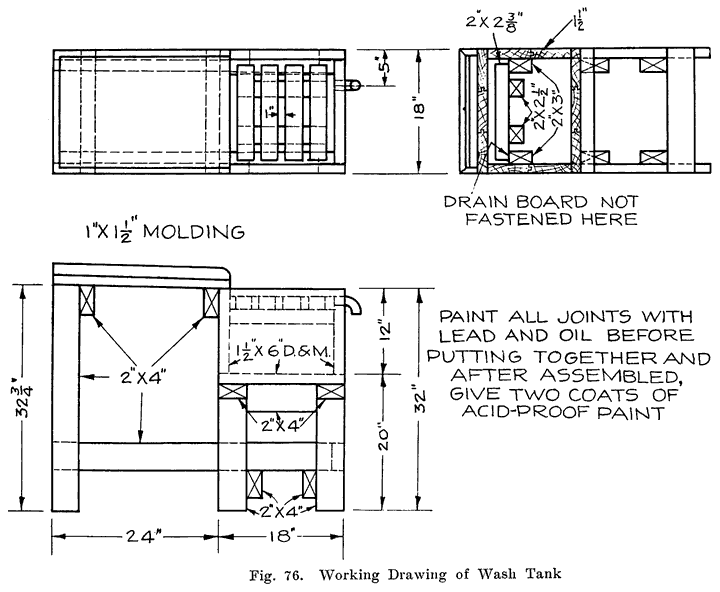

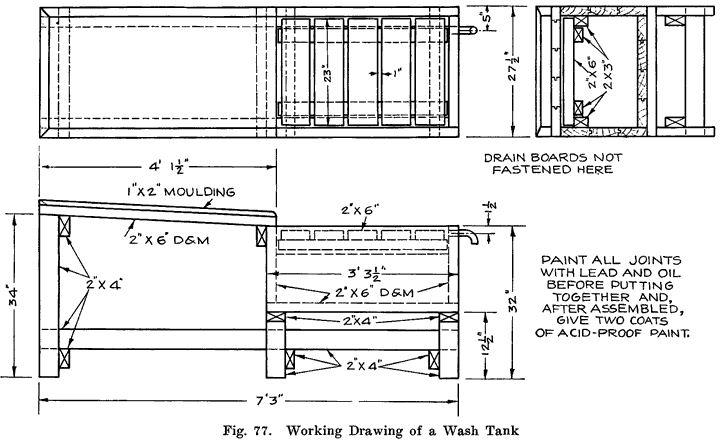

图76和77给出了施工图更详细的洗罐。在图74中所示的水供给也可以在这里使用的，并且如果需要的话在图75中所示的排水管布置可以被使用。

铅燃烧（焊接）装

在接合连接器和端子连接到正极和负极柱，并在接合板带，以形成一个“基团”的部分接合或焊接在一起，熔化待接合的表面上，然后再从棒中铅熔化称为“烧领导“。以这种方式连接这些部件的过程被称为“引线燃烧。”路线为“铅烧”给出210页。

还有，通过该过程的“铅烧”过程中的铅被熔化的各种设备。最满意的这些使用热，尖尖的火焰。如果这种火焰不是索取，热碳棒使用。

该方法给出了以下列表中的效率的顺序：

1. 氧气和乙炔压力下在单独的坦克。该气体通过一个混合阀送到燃烧小费。这些气体给最热的火焰。

2. 氧气和氢气压力下在单独的坦克，图78。火焰是一个非常热门之一，是非常接近的满意为氧气和乙炔。

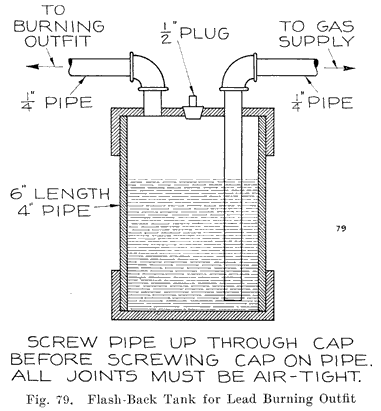

3，氧和照明气体，这是一个十分理想的方法，和一个已经变得非常流行。 在这种方法中是绝对需要有一个闪回罐（图79）中的气体管路，以防止备份到行气，使一个极具爆炸性的混合物，这将导致剧烈的爆炸，可能会破坏整个氧店。

做出这样的陷阱，任何强大的壁的容器都可以使用，如图79。四英寸的管道与帽拧在两端将制作好的陷阱阿六到八英寸长。 一个上限应该有一个1/2英寸的孔钻孔和攻丝用管螺纹在中心。 此帽还应该两个孔钻孔和攻丝取1/4英寸管，这些孔是在大型管道的内壁附近，并沿直径彼此相对。 入这​​些孔中的一个螺钉的1/4英寸的管道，以便所示的短的长度。 79，闪光回油箱铅燃烧成套装备，它配备了盖子的内面齐平。 这条管道应引起燃烧的衣服。

到其他小螺钉孔的1/4英寸管的长度，使得其下端配备在1/2英寸的阱的底部。 这个管子是要连接到照明供气。

使用陷阱，填充于顶部与水的1英寸，并拧1/2英寸的插头插入中心孔。 所有的连接应密闭。

4，乙炔和压缩空气的乙炔买坦克，空气被压缩泵。

5，氢气和压缩空气，这是非常流行的，几年前的方法，但不用于目前由于第3方法的发展的任何程度。 一种特殊的火炬和低压气源给出了一个非常满意的火焰。

6，木酒精喷灯，一个手摇电筒带双喷燃烧器给人一种很干净的，非氧化性火焰。 火焰并不像锋利的氧气火焰，火炬是不会轻易在不使用燃烧项圈和模具处理。 火炬已经是小，轻巧便携的优势。 联合可以不从车中取出电池燃烧。

7，汽油火炬，一种双喷射汽油炬也可以使用，只要套环或模具是用来防止铅从运行过。 火炬给出了一个广泛的火焰加热所述零件非常缓慢，并且工作不能被容易地控制，如在前面的方法。

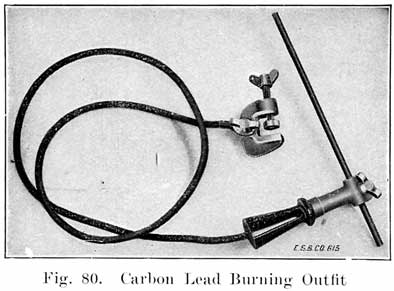

8，碳弧，这是一个非常简单的方法，并且只需要一个备用6伏的电池，一个1/4英寸碳棒，碳固定器，电缆和夹具，用于连接到电池。 这件衣服示于图。 80，这可能是从工程的美国局，公司，芝加哥，伊利诺伊州买了这件衣服是为了使用，只有当气不可用，而不是其中相当大的燃烧是必须要做的。

在使用这身行头，一个额外的6伏电池的一端是由一块电缆与被烧毁的连接器连接。 电缆和连接器之间的接触应清洁和紧固。 它被安装在碳棒的电缆，然后连接到备用电池的另一端时，如果电池没有完全充电，或对下一个单元上的连接器，如果电池完全充电。 使用的细胞的数量应是这样的碳加热到至少一个明亮的樱桃红色，当它正在触摸这就是焚烧一起联合。

锐化的碳铅笔点，所以它从大约一英寸的支架项目调整其位置。 偶尔投身持有人，而热碳一桶水，以防止碳过热。 经过短暂的时间，一个刻度将形成碳的表面上，这应该用小刀或文件被刮掉。

在燃烧的连接器，第一熔体加入铅燃烧前的职位和连接器的领先优势。 保持碳点移动对所有待接合的部分，以确保完美的焊接接头。

9，照明气体和压缩空气，这是任何最慢的方法。 泵设备是必需的，并且这种方法不应该被使用，除非没有其他的方法是可用的。

燃烧装置的选择将取决于个体情况，以及价格，并且所选择的设备应当是尽可能接近上述名单尽可能的开始。 指示对于该装置的操作是由制造商给定的。

为引燃烧装最方便的安排是从工作台的一端运行管到另一个时，就在中心架下方。 然后将煤气瓶在板凳的一端，并把它们连接到管道。 在方便的时间间隔都有网点，用于连接通往火炬的软管。

设备，用于密封剂

（一）炉。 凡城市燃气是可用的，两个或三个燃烧器的燃气灶或热板应该被使用。 在没有气源，最满意的是也许是一个煤油炉子。 现在有可能得到一种无味煤油炉子，给出了一个热的无烟火焰，这是非常令人满意的。 在冬季，如果一个煤炉用于加热的店铺，炉子也可以用于加热密封剂，但它会更加困难，以保持温度足够低，以防止燃烧的化合物。

（二）锅或水壶。 铁壶适用于加热复合​​使用。 特别釜，其中有一些是非金属的，在市场上，并且可以从批发商获得的。

（c）一种铁水包应该被用于浸渍向上化合物获得，并且用于密封电池时，浇注化合物。 图81示出了钢包的一个方便的形式，其在底部的注入孔。 锥形杆，这是提出额外的手柄允许倒化合物的非常精细的流。

浇包的确切大小并不重要，但其中太重要在一只手握持，不应使用。

（四）一些旧咖啡壶方便，并节省大量的时间在密封电池。

密封剂是由石油的分馏产生重残余物的组合。 这还不是全部一样，接受了工厂的使用和分配到服务站通常必须符合严格的规范的检测实验室理事精确度的脆性，断裂伸长率，强度和熔点规定。 对于这些特质它是依赖于特定的挥发性油可被驱除，从化合物，如果熔融物质的温度高于相对低的点，其中一些这些油的开始作为气态蒸气或烟雾挥发断提高。

复方从某些这些宝贵的成分油已被赶出或“烧坏”，通过过热是通过过大的脆性和收缩冷却​​，造成“破解化合物”，其所有参加的困难予以确认。

不要把太多的冷化合物开始与水壶。 这是不可取的，进行中的釜得多熔融的化合物以比可以很容易地浸入外冷化合物可以在根据需要在一天的任何阶段加入。 时，有一个相当大的冷化合物在釜中和，加热火焰被应用，该质量的下底部分旁边的铁的表面被带至熔点的第一热必须从该已热部分输送那它的顶部之前，被带到熔融状态的较低层内的化合物，向上在整个大众等都是非常热。 如果有太多的水壶这些较低层的温度升高必然超越的地步，他们失去了他们的一些易挥发的油，它们是“烧”之前化合物的整体质量，可提请熔融状态。

水壶下不要使用过大的加热火焰。 出于同样的原因。 火焰开启“充爆”肯定会“燃烧”前后续层上面被带到融合点的底层。 使用慢速火焰，花时间熔化组成复合。 它支付中所产生的就业机会。

更化合物加热，越薄就成了，它不应该被允许成为这么热，它流过自由，它不应该超过中等糖蜜的粘度。 它应该自由流动，足以在所有狭窄的空间运行，但不能自由够穿流其中它冷却前。

白天经常搅拌釜。 明智的做法是约每星期一次的工作尽可能多的复合离开水壶越好，空仍残留，清洗水壶出来，并开始与新的化合物。

千万不要使用旧的复合一遍，也就是说，不要扔东西又被翻出旧电池与新化合物水壶化合物。 老化合物是毫无疑问的酸浸泡，并且这种酸会工作在整个熔融体，使得一份满意的工作很值得怀疑事情确实。

寒冷的天气硬化密封剂，当然，和呈现它有点脆，容易折断。 这种倾向可以通过使用较软的化合物来克服，但是，在另一方面，化合物如此柔软，它不会有趋势在寒冷的天气裂纹会如此软在温暖天气，这将无法提供必要的组装件保持紧致度和安全性。 这是更好的策略来开发运行在冬季少量裂纹的危险性比夏季宽松的装配。 在寒冷的天气发达的表面裂纹可通过剥离周围用加热工具的裂缝的化合物，用火炬闪烁，并迅速根据上述指示重新密封很容易地纠正。

这是不实际的工作的任何油污剂，如石蜡或蓖麻油，进入以努力使其软化用于在寒冷天气使用的化合物。

货架和RACKS

关于搁置在电池店的本质的东西是，它必须铺上耐酸漆，并且必须由沉重的木材，如果它是进行完整的电池。 图82示出了在库存室内所需的重搁置，而图83示出了较轻的搁架可被用于部件，如罐，的情况下，额外的板，等等。

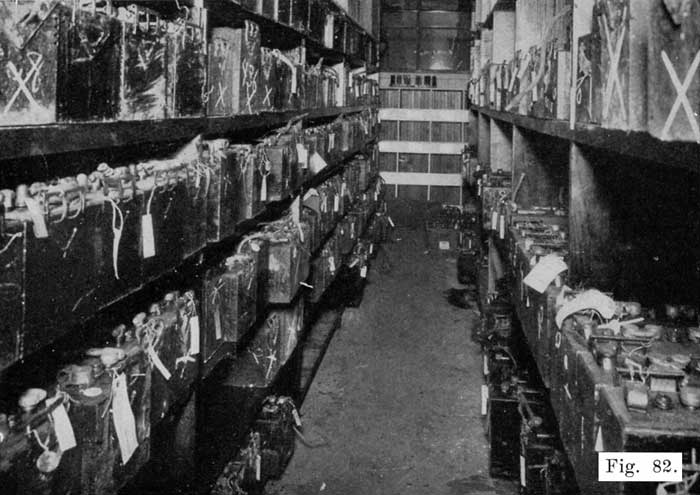

图82。典型的贮藏室，显示重型货架必要时作存放电池。

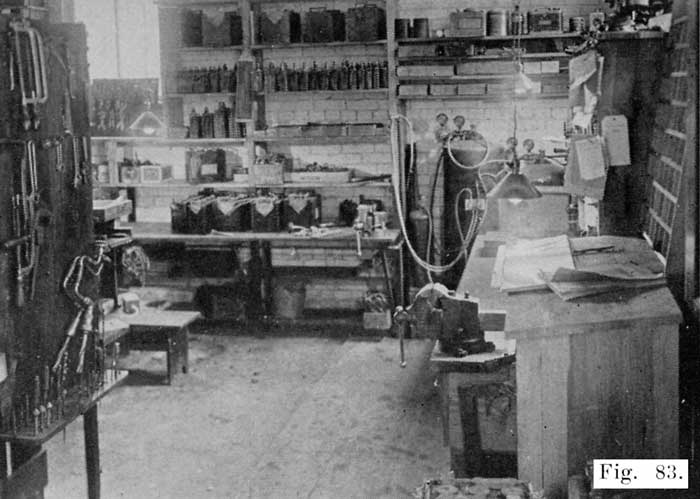

图83。角研讨会，显示铅燃烧成套装备，工作台和虎钳。

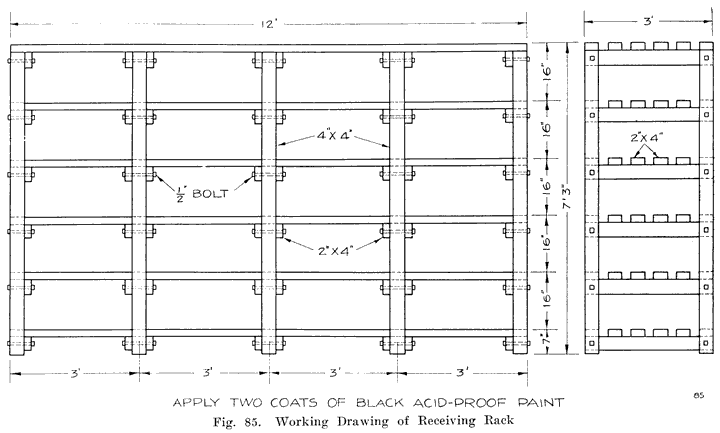

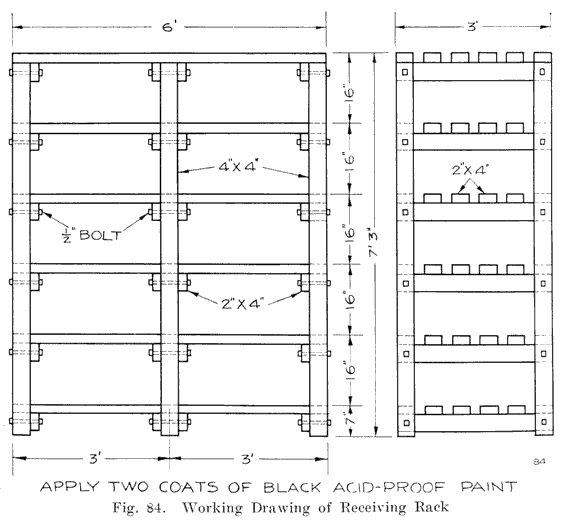

图84和85显示了电池，进来维修两个接收机架。 在许多商店电池安装在地板上，等待修理。 如果有足够的地面空间，这种做法并不反感。 在任何情况下，但是，它提高了商店的外观，并就客户更好的印象有机架收到此类电池。 注意，在货架布置，从而允许酸排出。 电池常常是在潮湿，漏水的情况下，这架结构适合于这种电池。

在图86和87所示的架是修复电池，新电池，电池租赁，电池在干燥储存，且其不具备湿漏情况下的电池。

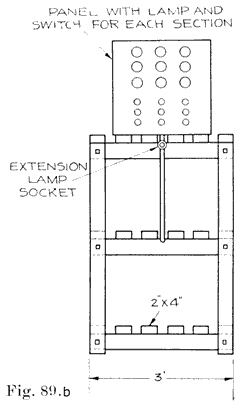

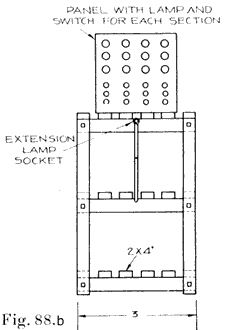

图88和89示出机架适于新的电池已被运充满电解液，电池中的“湿”或“现场”存储，出租蓄电池，等等。 请注意，这些机架设置有充电电路，从而把电池可给予低电荷不脱离齿条移除-它们。 请注意，也即货架隔开2英尺分开，以便能够采取比重计读数，电压读数，加水，等，而不脱离本机架取出电池。

分档

图90给出的尺寸适于覆盖，终端，小区间的连接器，罐，箱，以及其它各种部件设备箱。 这些箱可以与各节的任何期望数量的进行，并在需要时附加的部分构建的。

电池蒸笼

蒸是软化密封剂，使盖子和罐子跛行和柔韧的最令人满意的方法。 明火不应该被用于这项工作，因为火焰的温度太高且有燃烧罐和盖，使他们毫无价值的危险。 用蒸汽，这是不可能损坏密封化合物或橡胶部件。

从铅燃烧的火炬柔软的火焰是用来干出在密封前盖的通道，并运行在该化合物迅速使该化合物均匀流动和团结的罐子和盖子。 但在这样的工作的火焰，用于只有几秒钟，没有施加足够长的时间做任何损害。

用蒸汽处理的衣服，它也有可能在混合电解质，并在细胞替代蒸发馏水以供使用。 所需的唯一附加设备的冷凝器来冷凝蒸汽入水中。

图91示出了蒸装备安装在墙壁上，并示出了一些部件之间的橡胶管连接。 锅炉设置在炉子上，水从它挂在锅炉上得到重力供油供水罐供给。 供水罐是开放的顶部，并且每天早晨充满了水龙头的水。 这种坦克是适合任何店铺，即使城市供水是可用的。 水管。 从城市线可能会运行到一个点立即罐和连接水龙头或阀门上。 那里没有城市供水，水箱可能，当然，充满了一个桶或投手。

锅炉配备一个浮子控制阀，该阀保持一对一的和水的二分之一英寸的深度。 由于水蒸发掉，浮略有降低，并允许水进入锅炉。 在这种方式中，水被维持在适当的水平在任何时候。 歧管被装配到锅炉和具有六个开口，其长度的橡胶管的连接。 这些管子被插入在要被蒸电池的排气孔。 任何数量的蒸汽出口可以通过歧管柱塞阀拉出到适当的点被打开。 当蒸馏出的水，一个管连接到如图所示的蒸汽出口中的一个，并连接到如图所示的冷凝器。 一瓶被划归蒸馏水出口来收集蒸馏水。

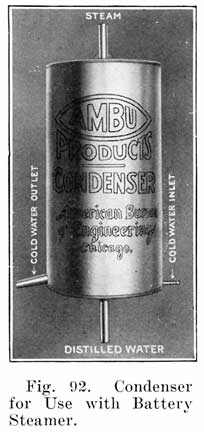

冷却水通过显示连接到冷凝器在较低的右手边的管道进入冷凝器。 该管的另一端被安装在水龙头或其他冷却水供给。 冷却水出口被显示在所述冷凝器的下左手边缘。 冷却水的入口和出口都显示在图92。

如果没有城市供水，一个10或20加仑罐可安装在冷凝器之上并装由橡胶管，以在图92的冷凝器中的较低的右手边所示的冷却水入口的手段。类似的罐被放置在所述冷却水排出口。 上槽，然后充满水。 当水已经通过冷凝器，进入下槽用完上槽的，它被倒回油箱上部。 在这种方式的冷却水的稳定供应得到。

另一种类型的蒸笼采用了蒸箱，图93，电池被放置在箱子和蒸汽通过盖发送。 锅炉只有一个蒸汽出口，而这是由一个软管的装置连接到所述盒子。

如果需要的话，一个特殊的工作台可用于蒸的装备进行，如图94。

需要打开电池，如第97页上的列表中给出的其他工具是标​​准的文章，并可以在任何五金商店获得，除了终端钳，这应该由电池供电的房子购买。

图95说明了如何使用终端钳。 电池端子通常粘那么紧，他们必须被强制淘汰用钳子或其他工具。 这里会显示一把钳子，使工作容易的工作。 一端有一个叉和另一个成形的叉之间的到来。 它被放置在电池端子上，如图所示，当手柄被​​带到一起安装在电池引线端子被压出而不损伤任何部件。

设备燃烧铅（焊接）

晒版架

这构成一个“组”将平板连接到板连接带该篇文章附后。 该板被“烧”在背带上，而这必须以这样一种方式来完成，该板是绝对平行，该板之间的距离是正确的，并且所述带的顶面成直角的表面印版。 这些条件是必要的，以便使正面和负面的群体可能会正确地啮合，使完整的元素，包括极板和隔板的可能适合在坛子里正常，并且该电池罩可以轻松地安装在柱子上面。

为了确保这些条件，该板块将被刻录到带一个“燃烧的架子，”图中所示的设置。 96和97，其主要包括一基座在其上板其余部分，和一个带槽杆插入其中的板凸耳配合的。 连续时隙之间的距离等于该组的板之间的正确距离。 燃烧架的改进形式具有木制底座具有沿所述侧槽。 所述板被设置成这些槽，因而在在底部和顶部的正确位置上。

图97给出了机架与1/8英寸和7-64英寸的平板使用。 图96示出了可与两个1/8和7-64英寸板用于许多特殊的塔板的“万能”的机架，并且还。

导向杆，或“梳”，E，具有沿两侧，具有对应的插槽的基槽，如图所示。 以适应不同尺寸的板，梳子可以升高或降低，并且在立柱可前后移动，在两个狭槽，其中示出一个在F。在使用该机架中，将板在适当位置设置，与它们的下在底座的槽的边缘，其在梳子槽耳。 该板是用这种方式在相对的角部保持，是绝对笔直和平行。

提供特殊的配件，简化燃烧的工作。 酒吧，D，适合沿梳的边缘，并持有该板块的表耳固定于插槽。 这家酒吧是可移动的任何部分的梳理，正在举行由两个弹簧夹，C.两个酒吧，A和B，它们是可调节的，周围的板凸耳这将防止热铅流失，而燃烧在做一个表格印版。

说明刻录盘上给出了217页。

三角形刮刀，钢丝刷，粗文件和熏制或蓝色的眼镜都是标准的文章，可以从任何供应的房子获得的。 燃烧的衣领是铁做的，烧的时候向这些职位，参见图98设置在小区间连接器的结束。有经验的修理工一般不使用它们，但那些谁拥有与连接器的整个年底的麻烦熔炼和铅流失应该用衣领来保持领先。

燃烧的引线模具

在每家商店有废铅钻孔后，旧的连接带，老板带等的积累，这些应保存在为此目的提供一个特殊的盒子，当有足够量已累计，铅应该融化并跑入模具制作燃烧引线。

燃烧的引线模具被设计为用于该目的。 如该图所示，99，模具包括已经被压成六槽或沟槽到其中的熔融铅倒入一个铁皮形式。 此铁片的形式被方便地安装一块木头，它有一个手柄的一端，使得它可以保持在模具中，同时热不被烧毁的危险上。 石棉的板材从木材中分离铁的形式，从而保护木材的熔化铅的热量。 钻一个孔在所述手柄的端部，以允许被挂在钉子上时，在不使用模具。 在铁形成槽会产生广泛的燃烧导线15英寸长，5-16英寸厚，3/8英寸的顶部，和1/4英寸宽在底部的酒吧。

图99。燃烧的引线模具和铸造在其中燃烧棒

这种类型的燃烧铅模具在铸铁模具的优点是显而易见的。 的形式，被制成薄片的铁，升温速度非常快，并从熔铅吸收只有极少量的热量。 铸铁模具，另一方面，需要如此多的热量从熔化的铅，后者冷却速度非常快，并且难以处理。

一个铁锅，将举行至少十斤熔化的铅应在融化了废铅为燃烧棒使用。

当金属已经变得足够软搅拌，用干净的松树棍撇去渣滓。 继续加热，金属，直到略带黄色的顶部。

随着松香粉，硼砂，硫花等份的清洗剂桨或勺子下降。 用一茶匙的10磅熔化，并确保该化合物是完全干燥的。

搅拌一点点，如果是金属在适当的热量会有一个耀斑，闪还是有点烧。 某种锡纸爆米花效应会注意到浮在金属上。 搅拌至融化这下​​来。 有你的钢包热，撇去软颗粒。 灰尘复合模具，粉末这使得铅填满整个凹槽，而不是变得很酷它之前的模具。

当一切准备就绪，填补了钢包，倒入领先进入凹槽之一。 容纳浇包的槽的一端上，而浇注，不沿凹槽移动。 填以类似的方式在其他槽。

交的建设者。这些是被设置在-职位已钻出短于除去小区间连接器的树桩模具。 铅，然后融化在了燃烧的火焰建立后达到适当的高度。 图100显示了一组后的建设者，和图101说明了它们的使用。

设备通用工作

连接器和终端

模具的铸造小区间连接器，端子，端子

螺钉，锥形接线片，板链等

图102显示了板带模具其中三个带和职位可能会被丢在一分钟内。 它具有用于铸造牙齿上的表带为奇数或偶数的滑动可动齿齿条。

图103显示了一个链接组合模具施放5小区间连接器，用于在标准7，9，11，13和15板的​​电池，4月底连接器（两个道奇逐渐变细，与标准锥度，阴性和阳性），一端连接器的使用用3/8英寸电缆用于12伏麦克斯韦电池和所有其他汽车电线电缆，和一小丝与结束后连接上电池需要直接连接。 它也蒙上两个后支撑环，以适应标准尺寸的橡胶盖和适应岗位铸有板带模具，并安装新的或租赁电池时这往往需要两个垫圈。

图104示出了可被该模具制成的零件。

图105显示电池连接器模具施放几乎所有标准的7所使用的电池连接器，9，11，13和15板的​​电池。 这个模具是类似于图103中所示的链接组合模具。

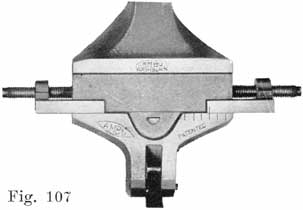

图106示出了一个生产型表带的模具，其目的是要使用大电池的商店。 四十二个款式肩带都，投这个模具。 该模具具有一个通过螺钉装置，用于模制的条带表示任何数量的板的从7到19调整的分度装置，如图107所示。 图109显示了一些瓷砖的铸件均采用此模具。

图109显示了一个终端模施放5可逆端端子连接器，电缆连接器，例如。 作为用于对麦克斯韦电池，和两个垫片往往需要在使紧密连接。

图110显示了一个螺丝模具施放标准方铅会导致在一个操作中的四个螺丝，两个5/8英寸和两个3/8英寸。 该模具具有一个螺钉调整在基座这使得每个空腔适用于任何长度的螺钉。

设备工作案例

在耐酸沥青涂料，油漆刷，木工凿，木面，和陶罐都是标准的文章。

图111显示了电池的转盘画的情况下，铅燃烧等时，这是非常方便的

一般工装

大多数在此列表中的文章不需要解释。 其中有些人，却是特殊的施工。

分离刀。一些电池供电的房子卖掉特殊分隔刀具，但大尺寸照片微调是完全令人满意的。

板按图 112示出了板木爪之间按压的特殊板压机。 没有铁可以接触到板接触。 这是一个非常重要的特征，因为铁在溶液中引起的电池很快地失去它的电荷。 本新闻是由重硬木木材，并可以在长凳上设置或安装在墙。 一组导线涂敷槽带走其从板挤压出的酸。

这种压被设计用于挤压负极板的活性物质，其中已经成为凸出或膨胀。 在这种情况下A板具有低容量，不能提供良好的服务。 肿底片往往使人们无法取代在一个罐子板。 当发现底片被凸起或肿胀，电池一定要充满电，并且底片再压。 要做到这一点，板式压榨板，这是防酸材料制成的，并在适当的厚度的被插入的底片之间，如图所示的113，和板，然后在压载示于图114。

图115显示前和后，按下一组。 注意，按迫使活性物质回电网，它必须是，如果这些板块都给予良好的服务。 永远不要发出与底片肿胀或隆起的电池。

稍微扣底片也可以在板新闻理顺。 阳性不膨胀或凸出，因为它们排出，但流下的活性物质。 因此，他们不按有利因素扣，当然，但不应该被压制其抚平。 正极板的引线过氧化物是不一样的弹性海绵的底片，并且如果阳性被压到伸直他们的糊会开裂和从网格断裂。 略屈曲阳性可以使用，但如果是如此严重扣，这是不可能重新组装元件或将元件放回罐子，它们应该被丢弃。

电池托盘 。 图116显示了一个非常方便的电池托盘中，有一个木制的手柄有两个摆动铁钩用于连接到电池要进行。 使用这种类型载体的无应变放在手柄，为的是如果使用的吊带的情况。

电池叉车。当电池必须被移动的任何相当大的距离，卡车，例如，在图117所示的应该被使用。 这辆卡车可以轻松地在店内进行，也可以在一个木匠店以合理的成本进行。 辊子应4英寸或多个直径应优选为球轴承型的。 在滚轮上的橡胶轮胎是一个很大的优势，因为橡胶免受酸轧辊，也消除了非常不愉快的噪音，铁轮做，尤其是在去在混凝土地面上或人行道上。 修理工不必让他的卡车完全一样，图117，这只是证明给出了如何这样的卡车应该构建的总体思路如图所示。

在图117所示的卡车从一个沉重的木箱制作。 在这种结构中起重电池，大大消除，这是最可取的，因为电池是不是最轻的事情在世界上。 电池被携带在一水平位置和卡车是足够小，可以在店铺轿厢之间轮式。

的电池叉车的另一种形式示于图118，虽然这是不一样的好，如图117所示。

镉测试集和如何进行测试

作为电池电压下降而电池是在放电时，正极板的电压，并且也负极板的电压下降。 - 当电池再次充电正反两板的电压上升。 如果电池给它的额定安培小时容量放电，我们不关心个别阳性和阴性组的电压，特别是如何改变的。 然而，如果电池没有发出其额定容量，则故障可能是由于有缺陷的阳性或有缺陷的底片。

如果电池的电压中断时，电池被放置在充上来，麻烦的，可能是由于无论是正片还是负片。 肯定和否定可能不以相同的速率进行充电，和一个基团可以成为其它基团之前完全充电。 这可能是案件中，已投入使用的旧底片新的阳性对照组细胞。 做而电池正在充电镉测试会告诉如何充分散客团的收费。

由于正面和负面的电压都属于为电池放电，并上升为电池充电，如果我们分别测量了肯定和否定的电压，我们可以告诉每个组有多远充电或放电。 如果电池的每节电池的电压下降到1.7电池已给予其额定容量之前，我们可以知道哪些板块集已经成为单独阳性和阴性的电压测量放电。 如果阳性的电压表明他们已被解除，那么有利因素都没有达到的能力。 同样，底片都达不到容量，如果他们的电压表示，他们正在放电电池已给予其额定容量之前。

独自镉读数不给任何指示电池的容量，而修理工必须审慎从事，镉测试得出结论。

一般来说它并不总是安全的依靠镉测试上没有打开，除非电池几乎是新的电池。 具有非常小的活性物质时，由于脱落，板或由于活性材料从电网发生松动，往往会得到好的镉读数，并且还与该塔板的电池将有非常小的容量。 这样的条件下会由板的实际检查中披露，或由一个容量放电试验。

如何镉试验，再

为了测量的肯定和否定单独的电压，镉被使用。 镉浸渍在电解液中，并且一个电压读数是采取了镉的，哪些是要测试的板之间。 因此，如果我们要测试的底片，我们采取了镉和底片之间的电压读数，如图所示。 119。同样，如果我们要测试的阳性结果，我们采取的镉和阳性之间的电压读数，如图所示。 120。

在浸渍镉到电解质中，我们使两个单元列的电池单元的。 其中的一个是由镉和阳性的，而其他包括镉和底片。 如果电池充电时，镉形成中的镉阳性细胞的消极因素，并在镉阴性细胞的积极因素。 镉的电压不发生变化，并且变化作出镉试验获得的电压读数是由于改变了电荷将要被测试的负和正板的状态。

什么是镉：镉是一种金属，就像铁，铜或铅。 它是化学元素中的一个; 也就是说，它是一个单独的不同物质。 它不是通过混合两种或更多种物质，例如，焊料是通过将锡和铅制成的，而是由从它在自然界中发现的化合物中分离镉，正如铁是通过治疗而得到得到由铁矿石的钢厂。

当镉读数应

1，当电池电压下降到1.7％的细胞在出院前的电池已经交付了其额定安培小时容量，在5小时率放电时测试而成。

2，当充电电池不会“上来，”也就是说，如果其电压会不会来达到2.5-2.7元细胞上的电荷，它的比重不会拿出来1.280-1.300。

3，当你为电池充电，在充电结束时，当电压和比重不再上升，使镉测试，以确保双方肯定和否定是完全充电。

4，当你把一个新组，完全充电的电池，使镉测试，以确保无论是新老组完全充电。

5，当20分钟的高倍率放电试验而成。 请参阅第267页。

镉读数应采取只，而电池是在行动; 也就是说，当它在放电时，或者当它是在充电。

在电池这是对开路采取镉读数是不可靠的。

当您不使用镉，应该摆在水的容器，并保持在那里。 不要让你的镉变得干燥，因为它会再给予不可靠的读数。

开路电压读数不值钱

取而电池是开路电池的电压读数; 也就是，当没有电流流过电池，是不可靠的。 一个正常的，就开路完全充电的电池的电压稍微超过2伏。 如果该信元给出了一个完整的正常放电，使得其电解液的比重降低到1.150，并且被放置在放电结束后的几个小时中，开路电压仍然是2伏。 因此，开路电压读数是很少或没有价值，除了当一个细胞是“死”，作为一个死细胞会给出一个开路电压比2非常少得多，甚至可能会没有电压的。

什么是镉测试集由

镉测试仪包括一个电压表，图。 121和两个尖头黄铜电棒这是固定在木制手柄，如图所示。 的末端具有在一端软线122，一种长度被焊接到每个督促用于连接到电压表。 直角固定在铜电棒之一是纯粹的镉棒。

镉的测试可与任何准确的电压表赋予读数高达2.5伏在0.05伏的区划进行。

下面给出的说明特别适用于特殊AMBU电压表，但这些说明也可以在使镉测试与任何电压，这将使正确的阅读使用。

该AMBU镉电压表

图121是特殊AMBU电压表，它被设计为专门用于制造镉测试的看法。 图122显示了镉线索。 这四个红线标记为“负。带电.....负。出院”，“波什。带电。” 和“波什。出院，”指示应获得的读数。 因此，在测试上充电电池的正片，指针将移动到标线“波什。带电，”如果正极板完全充电。 在测试阴性，指针将移动到标示「负。带电“，这是对”0“线，左边如果底片完全充电，等就行了。 图123，124，125和126显示指针在其上测试完全充电或放电板，当需要规模的四个位置。 在每个图中的指针在标尺上的红色线之一。 这些数字也显示读数，单位为伏，在使镉测试完全充电或完全放电板获得。

如果指针不在“0”的行：它有时会发生，在运送仪器，以及在使用它，该指针不站过来的“0”线，但是是很短的距离。 如果您发现这是事实，拿一把小螺丝刀，把通过案例突出的螺丝，并标记“正确零”，以便使指针正好在“0”线的规模，而仪表没有连接到它的接线柱导线。

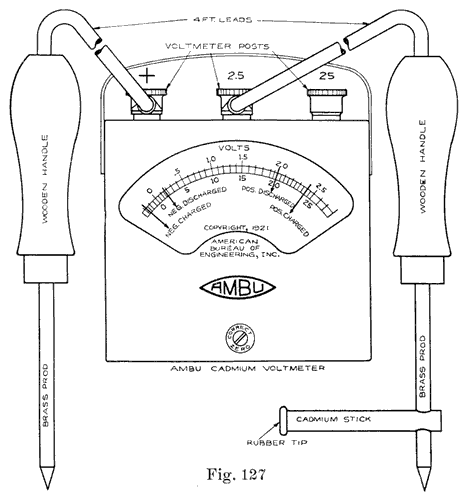

镉的连接信息：在作出镉测试，连接具有固定在其上的负电压表接线柱镉督促。 普通黄铜督促连接到正电压接线柱。 连接到AMBU镉伏特计示于图 127。

测试在电池放电

电池应连续放电时，在一个恒定的，固定利率，见265页。

一般来说，在起始能力试验（见267页），阳性镉读数将开始在大约2.05伏特，硬或非常新的积极因素，并在2.12伏或更高的一组软或有点发达阳性，并会在测试过程中下降，在1.95伏或更低的结局。 负镉读数将开始在0.23伏或更高，最高可达0.30，并会逐步上升，更突然向结束，如果这些板块都老了，结束上述的任何位置0.35和高达0.6〜0.7为贫困底片。

短路的细胞：在短路电池的情况下，电池的电压将几乎降为零。 因此，镉的读数将接近零也为肯定和否定。 这样的电池应打开进行检查和维修。

测试电池的充电

电池应该充电的整理速度。 （这是我通常是印在电池盒。）浸镉电解液和以前一样，并通过举办平原签子上的电池的负极测试后的底片。 参见图119。测试阳性的类似方法。 参见图120，该电池的电压也应该被测量。 如果阳性完全充电，积极的镉读数将是这样的指针会移动到标有红线“波什。充电。” 参见图125，如果您使用的是普通的电压表，电表会给出一个读数从2.35到2.42伏。 底片，然后以类似的方式进行测试。 负镉阅读上一个普通的电压表会从.175至.2到“0”线的左侧; 也就是说，读出的是一个颠倒的。 如果您使用的是特殊的反导电压表，指针将移动到标有红线“负。充电。” 参见图123， 该电池电压应是正-镉的总和和负镉读数。

如果每个电池的电压也不会长到2.5至2.7伏的电荷，或者，如果比重不会上升到1.280以上，使镉测试，以确定是否设置板的两者或其中之一，得到的读数这表明他们是完全充电。 如果阳性不会给至少2.35伏的读数，或者如果底片不会给至少0.1伏的反向阅读，这些板块缺乏能力。

在壳体上的电池的充电，如果底片不给减去镉读，可能缺乏的能力，但是，在另一方面，一个负负镉读数并不能证明该底片是高达山容量。 的起始放电能力测试（267页）是在讲述一个电池是否达到能力的唯一手段。

处理不当分隔符将导致穷人获得负镉读数。 检测底片时充电率应足够高以得到2.5-2.7电池电压。 否则，可能无法获得令人满意的负镉读数。 已获准成为部分干在任何时间分隔符也将使它很难获得满意的负镉读数。

高倍率放电测试仪

（为方向作出测试，请参阅第265页。）

图128显示了高倍率放电电池测试仪。 它由一个手柄携带这是由重镍铬合金丝的长度桥接两个沉重的尖头。 当齿尖的端部被压在一个小区的终端，150至200安培的电流从电池绘制。 的电压读数的细胞，而该放电电流流动所采取的是确定所述小区的条件的手段，由于沉重的放电电流重复的起动马达引出的大电流。 每个叉带有接线柱，低电压表读数被连接到这些职位，而在测试进行。 这种形式的放电测试仪是防暴适合制作能力开始放电试验，这是第267页上的说明。

其他形式的高倍率放电测试仪的制造的，但对店铺如图128所示的类型是最方便的，因为它重量轻，便携，没有移动部件，并且因为在测试进行得很快，没有建立任何连接到电池。 此外，每个小区分别进行试验，因此6或12伏的电池可以在不使测试仪中的任何变化进行测试。

为了使起动能力放电测试在高利率，碳板或类似的可变电阻器是最合适的，这样的可变电阻器在市场上。

DIP石蜡锅

纸标签是不耐酸的，如果酸溅在标签连接到它们正在修复电池中，写在标签经常被冲掉，这样它实际上是不可能的，以确定电池。 克服这个问题一个很好的计划是沾标签在炎热的石蜡后，他们已正确填写。 对标签的写入可以很容易地读出，并自石蜡是耐酸，其可以对石蜡包被标记溅出任何酸不会损坏标签以任何方式。

图129显示了石蜡浸罐。 一个小陶罐是最适合这一目的。 融化的石蜡慢慢的炉子上，倒入锅中，部分浸入一个60瓦灯泡的碳在石蜡，如图所示。 该灯将给予足够的热量，以保持融化的石蜡，而不会导致其吸烟的涵盖范围。 填写电池卡后，浸入了石蜡，并守稳锅卡，让多余的石蜡流失。 让石蜡干燥的标签安装于电池前，否则石蜡可能会被刮伤了。

木制盒电池配件

图130。盒的固定部件电池正在Prepaired

图130示出了一些木箱，大约12英寸长，8英寸宽，4英寸深。 这些箱子是持有它们拆卸维修电池端子单元间的连接器，外壳，插头等，非常实用。 写在盒子的底用粉笔在主人的名字，和擦名称关机后电池已经被重新组装起来。 在图130所示的盒子已被用于插头烟草和服务的目的很清楚。 较大的方块图130示出可被用于收集旧码头，小区间的连接器，引线钻孔等。

陶罐

该20加仑大小是废酸，旧分隔符和任何垃圾零部件这与酸性湿很方便。 这些罐子是耐酸，将有助于保持车间干燥和任何这将有助于这是最可取的。

酸，这些瓶子

酸出厂围绕每个木箱是建立以防止破损大玻璃瓶，组合被称为“瓶子”。 由于酸重，将其拉出的瓶子的一些手段是必要的。 一种方法示于图131，木制摇杆被拧到在该瓶被放置在盒子。

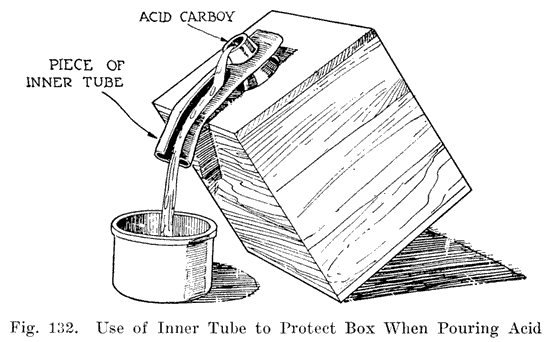

一个非常好的除了图131中所示的摇杆是图132中所示的内管，在该图中的摇杆未示出，但应该被使用。 与内管的摇杆的结合使从瓶子倾倒酸的一种非常方便的方法，由于重瓶不需要被抬起，因为它有助于保持地板和干箱的顶部。

在图132中所示的橡胶管是一块4英寸的内管被缝向下的一侧，使其平躺。 附近一端开一个洞足够大，以适应较紧密的乳酸瓶的颈部。 防滑橡胶这对瓶子的颈部，并让长端在瓶子瓶子或盒子的侧面挂了几英寸。 这是从一个瓶子浇酸时，它是太满，让没有蔓延到被删除的内容。 这个设备将允许大玻璃瓶中的内容被倒入缸或其他容器放置在地板上而不溢出，并且还可以防止灰尘可以被铺设在落入缸的瓶子的顶部。

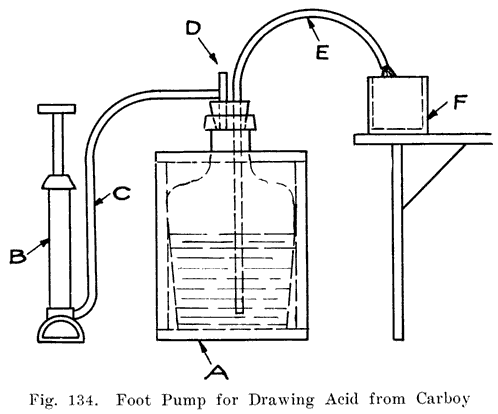

图134示出了另一种布置中，使用轮胎泵。 D和E​​是3/8英寸的硬质橡胶管。 D是在两端开口并有一个“T”型分支到泵管连接。 进行操作，将手指保持超过D的上端，而空气被泵入酸瓶，迫使酸入容器F。要停止酸的流动，将手指从D.除去此瞬时停止流。 这个方法是最令人满意的1时相当大量的酸或水的要被抽出。

LAYOUTS铺

成功其中电池修理工达到的程度取决于要在其中的电池被处理的车间在相当程度上。 这是，当然，希望能够建立你的店铺，从而能够拥有一切安排如你所愿。 如果必须工作，在租来的店铺，选择具有充足的光照和通风的地方。 通风尤其重要是考虑从电池的酸性烟雾。 它接收的光大部分来自北方的店是最好的，因为白天光线然后更均匀，并避免阳光直射。 图38显示了一盏灯，通风良好的工作室。

地板应处于良好的状态，因为酸腐烂的木头，如果地板已经是在一个贫穷的条件下，酸会很快通过它吃。 瓷砖地板，如下所述，是最好的。 木地板应彻底擦洗，使用水的小苏打已添加。 然后请他发言的沥青漆， - 这应该被烫实施，从而使流入在木所有​​裂缝大衣。 当第一层是干的，几个大衣应该放在首位。 当你做苏打出于任何目的的解决方案，当你通过与它不把它扔掉。 相反，倒在地上，其中酸是最容易被溢出的。 这将中和酸，并防止它从腐烂的木材。

如果你能负担得起建立一个店，使其砖，玻化与砖的地板或瓷砖这是不是不到两英寸厚，并且最好是8英寸见方的。 接缝处不应该小于八分之一英寸宽，并且不大于四分之一宽。 他们应该用沥青灌浆，融化的热越好（不低于350℉）一样薄。 这应浇在接缝。 砖或瓷砖应浇筑沥青前，附近的接缝加热。 当所有的接缝都被填满，再热他们。 第二次加热后，沥青可以收缩，并且它可能有必要在倒更沥青。

如果可能的话，在地板应该斜率均匀地从房间到另一个的一端。 引线排水槽​​和管道在商店下端会扛过酸和电解质。

这是一个很好的计划，让所有的工作台和货架和货架。 在至少两个涂层的沥青漆。 这将防止由酸腐烂。

的电池维修店的地板，充其量是湿的，马虎的事情，如果铅的排水槽是太贵了，应该有在地板中央的排水管，如果店小，几若本店是一个大的。 地板应朝着水渠和排水，管道坡度应作出琉璃瓦。

为了保持双脚尽可能干燥，橡胶，甚至低胶靴应穿。 硫酸废墟皮鞋，虽然皮鞋可以通过浸渍它们在热石蜡进行保护，以在一定程度上。

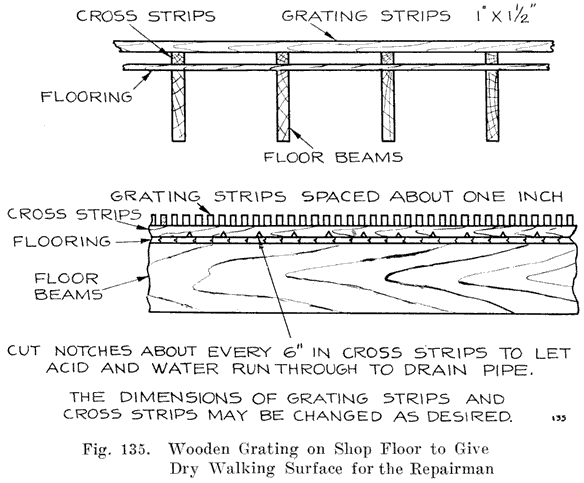

一个好的计划是奠定了木格栅在地板上，如图135。水和酸会在木条之间跑下来，留下行走表面相当干燥。 如果这种光栅制成，它应建立在其中可以容易地解除对被清洗的部分，并允许清洗地板。 保持两个光栅和下方铺上沥青漆，以防止酸腐烂的地板上。 一周一次，或者更经常，如果需要的话，扫除所有松动的污垢，然后打开软管在地板上，光栅洗刷掉尽可能多酸越好。 当木材干燥后，好事做的是倒在地上的水光栅几个桶在洗涤碱或氨水已经解散。

注意你的发言。该公司将支付-更好的工作，自己和为你工作的人。 有大型陶罐设置必要时会引来钻孔，旧板，老接头，旧分隔符等，可能会引发。 不要让垃圾的情况下，罐，分离器等，积累。 立即扔掉，并保持你的店铺清洁。 一个干净的店讨你的客户， -和客户满意度意味着成功。

在接下来的页面了一些店铺的布局，给出了大型和小型商店。 初学者，当然，未必能租即使是很小的店，但他可以租一个既定的修理厂的一部分，后来租一整店。 一名男子在一个既定的服务的一个角落里工作必须根据可用的空间安排自己的设备。 后来，当他分出自己，他应该规划自己的店铺，以获得最佳的工作安排。 图136显示了一个小商店建议布局。 这样的布局可以具有因店铺的大小和形状，以及这些窗口的位置被改变。

只要业务许可证的增长，一家店应该有一个驱动器中，从而使客户可以把他的车在街头。 如果没有一个驱动器中的所有测试，以确定哪些工作，有必要将不得不在路边，这是太大众了很多车主做。 一个驱动式也方便，如果客户离开他的汽车，而他的电池被修复。 在一定程度上，一个驱动器中的优势可以通过让旁边的店一块空地，用灰烬覆盖固定。 只要可能，但是，一家店是大到足以有一个驱动器中，应租用或建造。

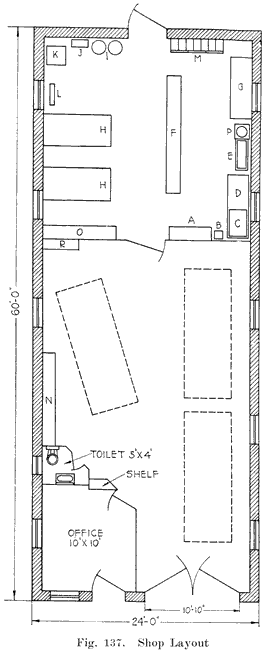

图137显示了一个24×60店与三辆车的空间。 店内设备在表中说明。

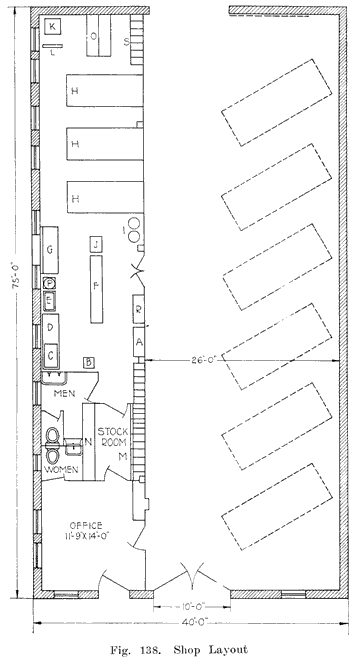

图138显示了一个40×75店同室的六辆汽车和一个驱动器和驱动器输出。 这方便了汽车的处理。

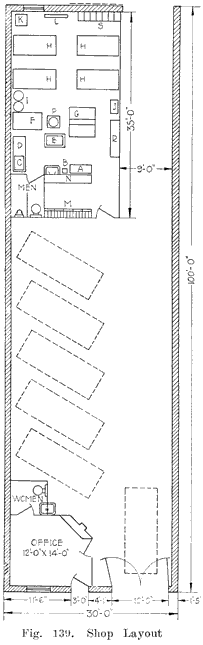

图139显示了一个30×100的长，有点窄建设店。 它还具有一个驱动器和驱动器输出。

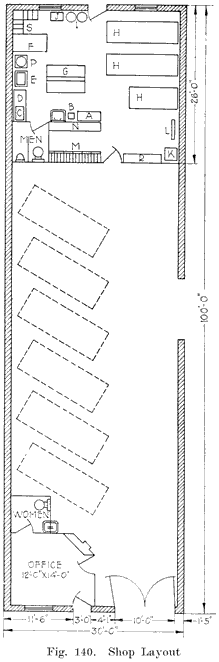

对于相同大小的店铺，如前述图中所示另一结构示于图140。这里逐出是在侧面和该布局，因此，适合于位于角部的建筑物，或旁边的胡同。

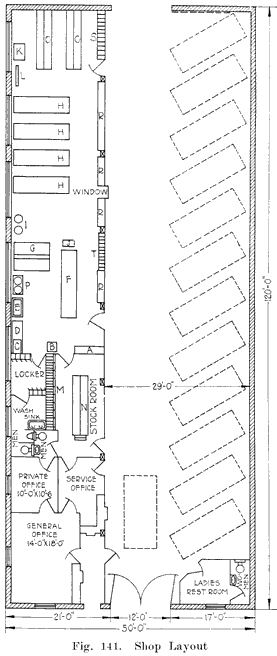

图141显示了一个更大的店铺，可用于以后的业务大幅增长。

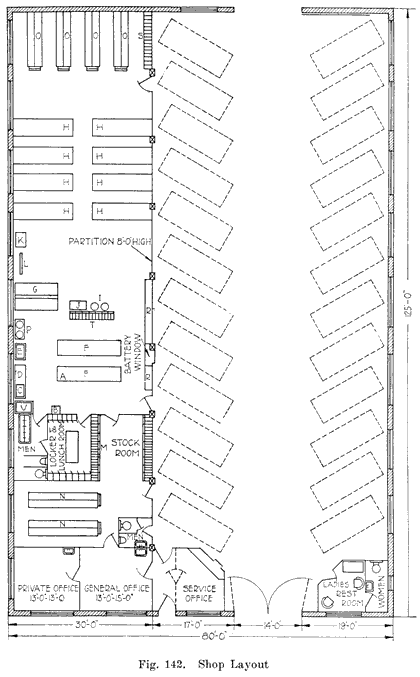

图142显示了适用于最大的车站布局。

某处图136和142之间的任何服务站的布局。 要做的事情就是选择该业务的大小最合适，并适应当地的情况，如果一个特殊的建筑被竖起来，当地的条件并不那么重要，

如果一家店是租来的，它可能无法遵循任何图中所示的布局。 136至142，但是，这是最好的适合于实际车间布局应选择为指导，并得到显示的设备。这应该被作为几乎一样的图案布局，店铺布置将允许安排。

至于轻

灯是必不可少的好作品，所以你必须有充足的良好的光线，并在正确的地方。对于一个从替补席的一端需要其他的一盏灯，看看到每个单独的电池，或采取个别电池的读数，没有什么比在一个良好的金属灯罩一个60瓦的钨丝灯泡好，暗在外面和白色的内部。

以独特的方式挂一盏灯，有它从板凳的一端移动到另一，是从板凳的一端延伸线到另一边。 钢或铜的大约10或12的B＆S仪都可以使用。它伸展约四五英尺以上的板凳之上正上方最需要的光。如果你有一个双充电板凳，拉伸丝的正上方板凳中间。 前紧固线支撑，在电线上滑倒的老式瓷旋钮（或普通螺纹线轴）。下降线是连接到这个旋钮或阀芯在什么高度你想光挂（比你的头低几英寸是正确的高度）。

把天花板上面的花环板凳中心; 削减你的一滴线足够长，以便可以从板凳的一端连接到莲座后滑动光到另一个。沽上线凡士林所以气体的烟雾不会腐蚀它。 这也将使得阀芯滑动轻松。 这给你一个可移动的，灵活的光，与您将达板凳上的任何电池进行检查。 在工作​​台上光可以操纵以同样的方式，并使用了75或100瓦的灯泡氮。

图137和138：A-容纳架。 B超便携式电钻，或手钻。 C-清洗缸，D-推倒台。 E-热水锅F-等待机架（5架）。 G-维修工作台（6英呎2英尺3英寸）。 H-充电表（3电路）。我电解质（10加仑。四缸）。 J-分离器机架。 K-发电机L-总机：M库存箱，N-新电池，O型实时存储。 P-密封剂R-就绪架（5架）。 S-干式贮存。（S不是在图137）。

图139，140和141：A-容纳架。 B-电钻C-清洗油箱D-推倒台。 E-热水锅F-等候架（6架），G-修复台H-充电表（3电路）。我电解质（10加仑。四缸）。 J-分离器机架。 K-发电机L-总机M-股票仓位，N-新电池。瞬存储。 P-密封剂R-就绪架（5架）。 S-干式贮存。 T型拆掉部件。（O和T141，而不是139和140。）

图142：A-容纳架。 B-电钻C-清洗油箱D-推倒台。 E-热水锅F-等候架（6架），G-修复台H-充电表I-电解质（10加仑。四缸）。 J-分离器机架。 K-发电机L-总机M-股票仓位，N-新电池。瞬存储。 P-密封剂R-就绪架S-干式贮存。 Ŧ型拆掉部件。
