  【题目1】:如何理解国产集成电路型号的命名法和主要技术指标?

【相关知识】:常用数字集成电路结构、外部特性和主要参数。

【解题方法】:数字集成电路除了TTL和CMOS两大类外,还有DTL,HTL,ECL,I2L,PMOS,NMOS等类型,这些类型的集成电路都可以看成是TTL和CMOS电路的改进型,使用时只要注意器件的参数即可,器件的参数可从器件手册上查到,了解集成电路型号的命名法对正确使用集成电路有帮助。

【解答过程】:1、 国产集成电路型号的命名法

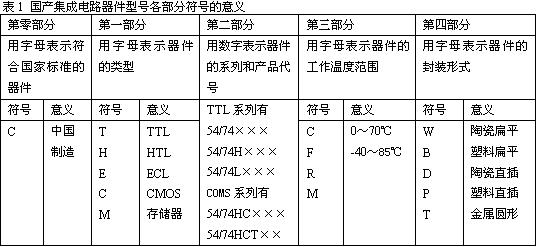

        国产集成电路器件的型号由五部分组成,各部分符号的意义如表1所示。

数字电路技术题目解答第五部分共14题

        例如,某器件的型号为CT74S20FD表示该器件为中国制造的TTL系列集成电路,从手册上可查到该器件是双4输入与非门(内部有两个与非门,每个与非门有4个输入端),工作温度为数字电路技术题目解答第五部分共14题,陶瓷直插封装。

        2、集成门电路的主要技术指标

        集成门电路的技术指标除了前面介绍的输出高电平 数字电路技术题目解答第五部分共14题,输出低电平数字电路技术题目解答第五部分共14题,输入短路电流数字电路技术题目解答第五部分共14题,输入漏电流数字电路技术题目解答第五部分共14题,开门电平数字电路技术题目解答第五部分共14题,关门电平数字电路技术题目解答第五部分共14题,扇出系数N,平均传输时间数字电路技术题目解答第五部分共14题外,还有空载导通电源电流数字电路技术题目解答第五部分共14题与空载截止电源电流数字电路技术题目解答第五部分共14题,这两个参数是描述集成门电路在空载的情况下,功耗大小的重要指标。

        空载导通电源电流数字电路技术题目解答第五部分共14题是指门电路的输入端全部悬空,与非门处于导通状态时,电源供给的电流。

        空载截止电源电流数字电路技术题目解答第五部分共14题是指门电路的输入端全部接低电平,且与非门的输出端开路时,电源供给的电流。

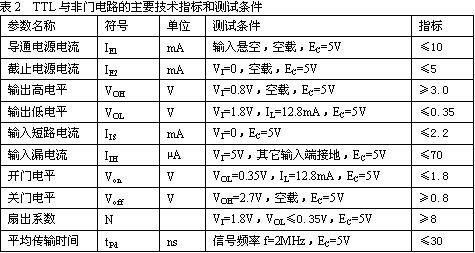

        集成电路手册上给出的各个参数都是在一定的条件下测试得到的,TTL与非门电路的主要技术指标和测试条件如表2所示。

数字电路技术题目解答第五部分共14题

  【题目2】:正负逻辑门符号间的对应关系如何?

【相关知识】:常用逻辑门,正逻辑与负逻辑,常用逻辑门的符号。

【解题方法】:根据正负逻辑的定义,列出逻辑关系表。

【解答过程】:用以实现基本逻辑运算和复合逻辑运算的单元电路通称为门电路。常用的门电路在逻辑功能上有与门、或门、非门、与非门、或非门、与或非门、异或门等几种。

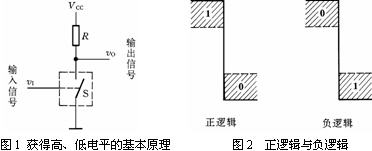

        在电子电路中,用高、低电平分别表示二值逻辑的1和0两种逻辑状态。获得高、低输出电平的基本原理可以用图1表示。当开关S断开时,输出电压数字电路技术题目解答第五部分共14题;而当S接通以后,输出便为低电平。开关S是用半导体二极管三极管组成的。只要能通过输入信号数字电路技术题目解答第五部分共14题控制二极管或三极管工作在截止和导通两个状态,它们就可以起到图1中开关S的作用。

数字电路技术题目解答第五部分共14题

        如果以输出的高电平表示逻辑1,以低电平表示逻辑0,则称这种表示方法为正逻辑。反之,若以输出的高电平表示0,而以低电平表示1,则称这种表示方法为负逻辑。

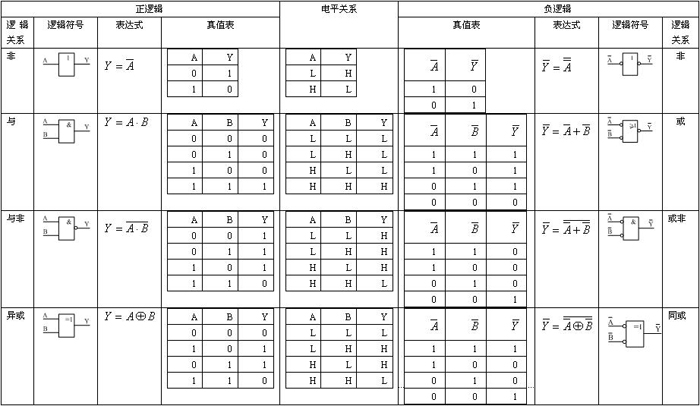

        按照这个定义,与不同的逻辑定义(正逻辑与负逻辑)相对应的门电路在逻辑功能上也有所不同,如表1所示。可见正逻辑和负逻辑之间具有一一对应关系。

        对于同一个电路,既可以采用正逻辑,也可以采用负逻辑。它们不牵涉到逻辑电路本身的结构问题。根据所选正负逻辑的不同,即使同一电路也具有不同的逻辑功能,不过除特殊声明外,一般多采用正逻辑。

表1 正负逻辑关系比较

数字电路技术题目解答第五部分共14题
