达林顿三极管放大器直流电路分析

浏览
发布时间 2009-02-26

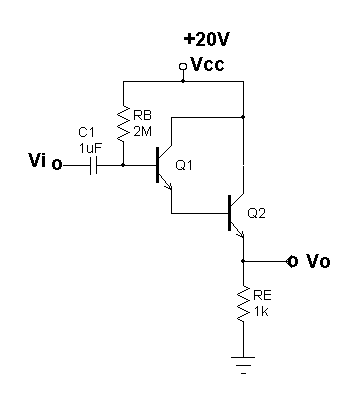

  如下图所示为典型的达林顿放大器,信号由Q1的基极输入,由Q2的射极输出,Q2基极与Q1射极直接连接,所以Q2基极电流等于Q1射极电流。

达林顿三极管放大电路

  两级放大器都采用共集电极电路,以获得高电流增益。达林顿电路中,输入电流为Q1的基极电流,输出电流为Q2的射极电流,我们可验证输入与输出间具有高倍率的电流放大作用:

  达林顿三极管放大器直流电路分析

  所以达林顿电路的输出电流几乎放大了两个电晶体β值的乘积的倍率,即β1×β2倍。

  第一步:列出输入方程式与输出方程式:

  输入方程式:VCC=IB1RB+VBE1+VBE2+IE2RE

    达林顿三极管放大器直流电路分析


  输出方程式:VCC=VCE2+IE2RE

  另外:IE1=IB2

  第二步:输出电流IE2与输入电流IB1的关系

  达林顿三极管放大器直流电路分析


  第三步:将IE2IB1的关系代回输入方程式,计算IB1

    达林顿三极管放大器直流电路分析

  第四步骤:将IB1代入输出方程式,找出VCE2
         IE21β1IB1代入输出方程式,得出

         VCE2= VCC - IE2RE
