电气装置安装工程母线装置施工及验收规范
发布时间 2009-03-23
第2.1.13条 母线安装时，室内、室外配电装置安全净距应符合表2.1.13－1、表2.1.13－2的规定。当电压值超过本级电压,其安全净距应采用高一级电压的安全净距规定值。

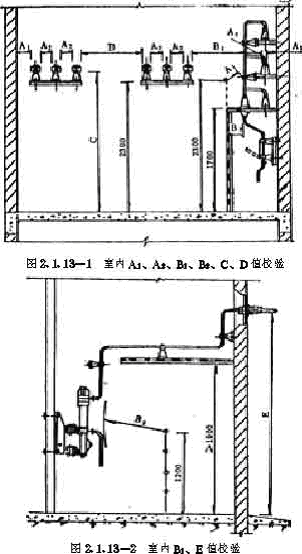

室内配电装置的安全净距(mm) 表2.1.13－1
室内配电装置的安全净距(mm) 表2.1.13－1
|
符号
|
适用范围
|
图 号
|
额定电压(kV)
|
||||||||||
|
0.4
|
1-3
|
6
|
10
|
15
|
20
|
35
|
60
|
110J
|
110
|
220J
|
|||
|
A1
|
1.带电部分至接地部分之间
2.网状和板状遮栏向上延伸线距地2.3m处与遮栏上方带电部分之间 |
2.1.13-1
|
20
|
75
|
100
|
125
|
150
|
180
|
300
|
550
|
850
|
950
|
1800
|
|
A2
|
1.不同相的带电部分之间
2.断路器和隔离开关的断口两侧带电部分之间 |
2.1.13-1
|
20
|
75
|
100
|
125
|
150
|
180
|
800
|
550
|
900
|
1000
|
2000
|
|
B1
|
1.栅状遮栏至带电部分之间
2.交叉的不同时停电检修的无遮栏带电部分之间 |
2.1.13-1
2.1.13-2 |
800
|
825
|
850
|
875
|
900
|
930
|
1050
|
1300
|
1600
|
1700
|
2550
|
|
B2
|
网状遮栏至带电部分之间
|
2.1.13-1
2.1.13-2 |
100
|
175
|
200
|
225
|
250
|
280
|
400
|
650
|
950
|
1050
|
1900
|
|
C
|
无遮栏裸导体至地(楼)面之间
|
2.1.13-1
|
2300
|
2375
|
2400
|
2450
|
2425
|
2480
|
2600
|
2850
|
3150
|
3250
|
4100
|
|
D
|
平行的不同时停电检修的无遮栏裸导体之间
|
2.1.13-1
|
1875
|
1875
|
1900
|
1925
|
1950
|
1980
|
2100
|
2350
|
2650
|
2750
|
3600
|
|
E
|
通向室外的出线套管至室外通道的路面
|
2.1.13-2
|
3650
|
4000
|
4000
|
4000
|
4000
|
4000
|
4000
|
4500
|
5000
|
5000
|
5500
|
注：①110J、220J系指中性点直接接地电网；
②网状遮栏到带电部分之间当为板状遮栏时，其B值可取A：＋30mm；
③通向室外的出线套管至室外通道的路面，当出线套管外侧为室外配电装置时,其至室外地面的距离不应小于表2.1.13－2中所列室外部分之C值；
④海拔超过1000m时，A值应按图2.1.13－6修正；
⑤本表所列各值不适用于制造厂生产的成套配电装置。

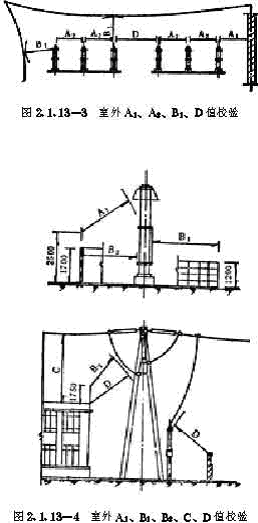

室外配电装置的安全净距(mm) 表2.1.13－2
②网状遮栏到带电部分之间当为板状遮栏时，其B值可取A：＋30mm；
③通向室外的出线套管至室外通道的路面，当出线套管外侧为室外配电装置时,其至室外地面的距离不应小于表2.1.13－2中所列室外部分之C值；
④海拔超过1000m时，A值应按图2.1.13－6修正；
⑤本表所列各值不适用于制造厂生产的成套配电装置。
室外配电装置的安全净距(mm) 表2.1.13－2
|
符号
|
适用范围
|
图 号
|
额定电压(kV)
|
|||||||||
|
0.1
|
1-10
|
15-20
|
35
|
60
|
110J
|
110
|
220J
|
330
|
550J
|
|||
|
A1
|
1.带电部分至接地部分之间
2.网状遮栏向上延伸距地面2.5m处遮栏上方带电部 分之间 |
2.1.13-3
2.1.13-4 2.1.13-5 |
75
|
200
|
300
|
400
|
650
|
900
|
1000
|
1800
|
2500
|
2800
|
|
A2
|
1.不同相的带电部分之间
2.断路器和隔离开关的断口两侧引线带电部分之间 |
2.1.13-3
|
75
|
200
|
300
|
400
|
650
|
1000
|
1100
|
2000
|
2800
|
4300
|
|
B1
|
1.设备运输时，其外廓至我遮栏带电部分之间
2.交叉的不同时停电检修的无遮栏带电部分之间 3.栅状遮栏至纸张缘体和带电部分之间 4.带电作业时的带电部分至接地部分之间 |
2.1.13-3
2.1.13-4 2.1.13-5 |
825
|
950
|
1050
|
1150
|
1400
|
1650
|
1720
|
2550
|
3250
|
4550
|
|
B2
|
网状遮栏至带电部分之间
|
2.1.13-4
|
175
|
300
|
400
|
500
|
750
|
1000
|
1100
|
1900
|
2600
|
3900
|
|
C
|
1.无遮栏裸导体至地面之间
2.无遮栏裸导体至建筑物、构筑物顶部之间 |
2.1.13-4
2.1.13-5 |
2500
|
2700
|
2800
|
2900
|
3100
|
3400
|
3500
|
4300
|
5000
|
7500
|
|
D
|
1.平行的不同时停电检修的无遮栏带电部分之间
2.带电部分与建筑物、构筑物的边沿部分之间 |
2.1.13-3
2.1.13-4 |
2000
|
2200
|
2300
|
2400
|
2600
|
2900
|
3000
|
3800
|
4500
|
5800
|
注：①110J、220J、500J系指中性点直接接地电网；
②栅状遮栏至绝缘体和带电部分之间，对于220KV及以上电压，可按绝缘体电位的实际分布，采用相应的B1值检验,此时允许栅状遮栏与绝缘体的距离小于B1值。当无给定的分布电位时，可按线性分布计算。500KV相间通道的安全净距，亦可用此原则；
③带电作业时的带电部分至接地部分之间，（110J～500J），带电作业时，不同相或交叉的不同回路带电部分之间，其B1值可取A2+750mm；
④500KV的A1值，双分裂软导线至接地部分之间可取350mm；

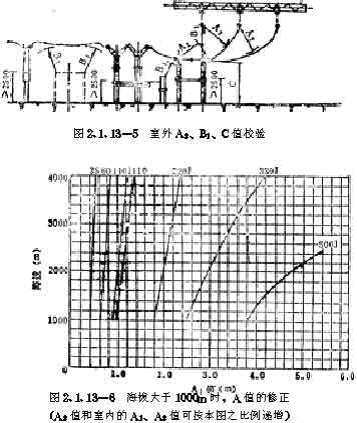

⑤海拔超过1000m时，A值应按图2.1.13－6进行修正；
⑥本表所列各值不适用于制造厂生产的成套配电装置。
②栅状遮栏至绝缘体和带电部分之间，对于220KV及以上电压，可按绝缘体电位的实际分布，采用相应的B1值检验,此时允许栅状遮栏与绝缘体的距离小于B1值。当无给定的分布电位时，可按线性分布计算。500KV相间通道的安全净距，亦可用此原则；
③带电作业时的带电部分至接地部分之间，（110J～500J），带电作业时，不同相或交叉的不同回路带电部分之间，其B1值可取A2+750mm；
④500KV的A1值，双分裂软导线至接地部分之间可取350mm；
⑤海拔超过1000m时，A值应按图2.1.13－6进行修正；
⑥本表所列各值不适用于制造厂生产的成套配电装置。
第二节 硬母线加工
第2.2.1条 母线应矫正平直，切断面应平整。
第2.2.2条 矩形母线的搭接连接，应符合表2.2.2的规定；当母线与设备接线端子连接时,应符合现行国家标准《变压器、高压电器和套管的接线端子》的要求。

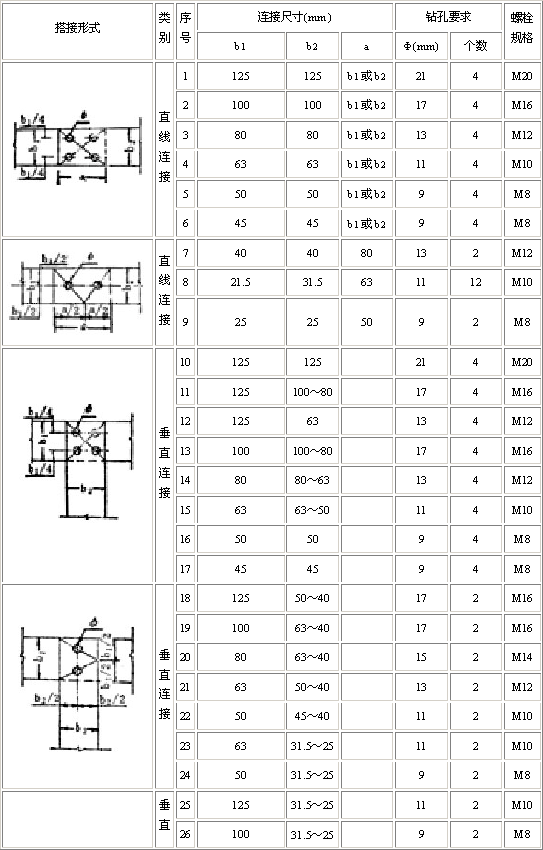

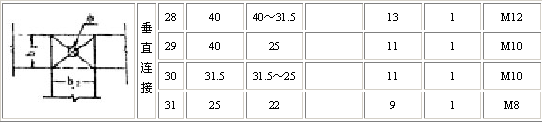

矩形母线搭接要求 表2.2.2
第2.2.3条 相同布置的主母线、分支母线、引下线及设备连接线应对称一致，横平竖直，整齐美观。
第2.2.4条 矩形母线应进行冷弯，不得进行热弯。
