一种红外线收发电路的分析

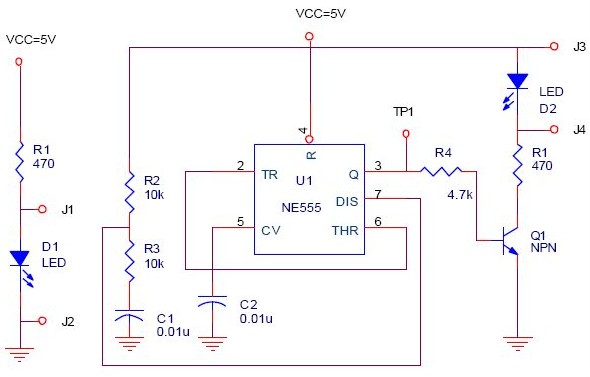

图１　红外线发射电路

图１为红外线发射电路，555 时基电路接成无稳态振荡器，其周期及频率计算如下：

周期T = 0.69(R₁+ R₂ )C₁

R1，R2代入10K，C1代入0.01uf
得周期T = 0.69(10K + 2×10K) ×0.01uf = 207 uS

频率


工作周期

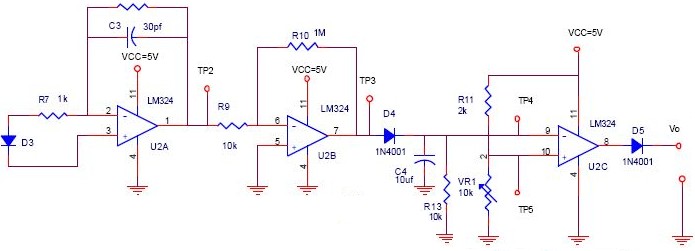

图２　红外线接收电路

图２为红外线接收电路，U2A为270倍的反相放大器，C3做为高频衰减之用，可在TP2测出较小的红外线信号，U2B为100倍的反相放大器，可在TP3测出较大的红外线信号。放大倍数计算如下:

U2A放大倍数:

U2B放大倍数:

两个反相放大器共放大27000倍，D4与C4为整流滤波之用，当接收到红外信号时，TP4为高电位，没接收到红外线，TP4为低电位，使用U2C做为比较器，调整VR1改变比较器的位准，则可输出符合数位电路所需的高低准位要求，配合计数器即可做为物体计件器。当物体经过红外线发射端与接收端之间，则比较器输出电位高低变化一次，则计数器计数值往上加1，如此一来，这个电路就能计算物体通过的数量。
