DZ15CE-40/490漏电断路器工作原理

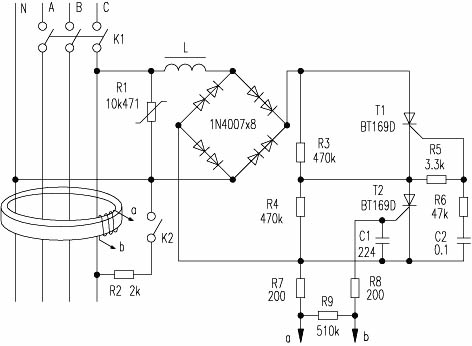

　　图中Ｌ为电磁铁线圈，漏电时可驱动闸刀开关Ｋ１断开。每个桥臂用两只１Ｎ４００７串联可提高耐压。Ｒ３、Ｒ４阻值很大，所以Ｋ１合上时，流经Ｌ的电流很小，不足以造成开关Ｋ１断开。Ｒ３、Ｒ４为可控硅Ｔ１、Ｔ２的均压电阻，可以降低对可控硅的耐压要求。Ｋ２为试验按钮，起模拟漏电的作用。

　　按压试验按钮Ｋ２，Ｋ２接通，相当于外线火线对大地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的ａ、ｂ两端就有感应电压输出，该电压立即触发Ｔ２导通。由于Ｃ２预先充有一定电压，Ｔ２导通后，Ｃ２便经Ｒ６、Ｒ５、Ｔ２放电，使Ｒ５上产生电压触发Ｔ１导通。Ｔ１、Ｔ２导通后，流经Ｌ的电流大增，使电磁铁动作，驱动开关Ｋ１断开，试验按钮的作用是随时可检查本装置功能是否完好。用电设备漏电引起电磁铁动作的原理与此相同。Ｒ１为压敏电阻，起过压保护作用。

　　该断路器原理简单、零件少、维修方便，只是代换零件时一定要注意零件的可靠性和参数应符合要求。
