可设定上下限的温度报警器

浏览
发布时间 2009-06-15

  该温度报警器可设定温度的上下限,以将温度控制在一定的范围内。报警器采用了一块施密特集成电路CD4093,反应灵敏且声光显示。整机元件少、功耗也低,电路图如下所示:

 可设定上下限的温度报警器

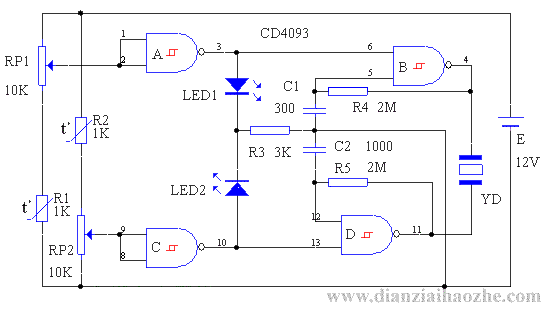

  电路分两部分,由A、B及R4、C1组成上限报警功能。而以C、D及R5、C2构成下限报警功能。平时RP1、RP2分别设置上限和下限两个报警点,使A和C输入端都为高电平,输出都为低电平而使振荡器都停振。当温度过高时,热敏电阻R1阻值减小,使A输出高电平,B起振,压电陶瓷片YD发出高音调的蜂鸣声。同时,发光二极管LED1亮,显示温度过高。温度过低时,热敏电阻R2阻值增大使C输出高电平,D起振,压电片YD发出低音调的蜂鸣声。发光二极管LED2亮,显示温度过低。

  由于CMOS电路静态功耗极小,电流仅在微安级,故静态时的电源消耗主要在RP1、RP2和热敏电阻上。若能采用阻值在百kΩ以上的专用测温电阻,RP1、RP2也相应地按图中比例加大,则静态时的电源消耗可控制得很小,这对延长电池使用寿命极为有利。

  该报警器使用的元器件都不大,可做得像火柴盒那样小巧。
  若用光敏电阻代替热敏电阻,可作光照强度报警器。也可将施密特触发器的另一输入端利用下来,作光照、温度的双功能双向报警。从LED引出控制信号控制补光、加湿(如超声波加湿器)便组成自动补光、恒湿控制器。
