不用电池的市电停电报警器

浏览
发布时间 2009-08-26

  该停电报警器无需电池供电,采用电容储能的方式在停电后向蜂鸣振荡器供电,使报警器在停电之后数分钟内可以发出“嘟-嘟-”的音频报警信号,提示值班人员及时处理。

不用电池的市电停电报警器

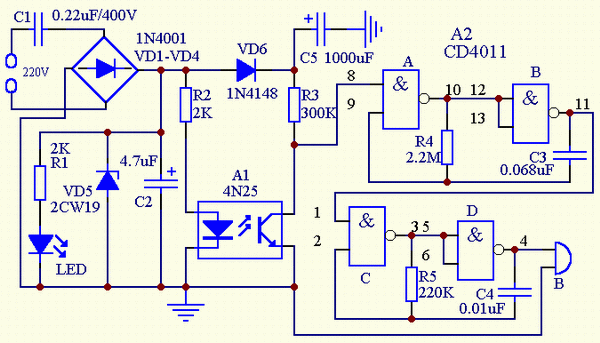

图1 不用电池的市电停电报警器电路原理图

  图中,A2即与非门A-D组成两个频率不等的振荡器,电路起振时,压电陶瓷片B就会发出“嘟-嘟”报警声响。VD1-VD5、C1和C2组成电容降压桥式整流稳压电路,当220V电网正常供电时,C2两端输出15V左右的直流电。直流电一路经R1使LED发光,表示电网供电正常;另一路经R2注入光电耦合器A1的1脚,使光电耦合器内藏发光管通电发光,因而光电耦合器内藏光敏三极管导通。A1的5脚为低电平,使与非门A的输入端8脚也为低电平,振荡器停振,压电陶瓷片B无声;真流电的第三条支路是经VD6向C5充上约15V直流电。

  一旦220V交流电网停电,C2储存电荷通过R1和LED泄放,很快降到0V。这时有电指示灯LED熄灭。同时,A1的内藏发光二极管也随之熄灭,光敏三极管截止,5脚输出高电平,所以A2的两个振荡器起振,B就发出“嘟-嘟-”报警声;A2报警所需要电源来自电容C5储存的电荷,这时二极管VD6截止,C5储存电荷不会送到VD6左边电路去。C5储存电荷只供A2使用,由于C5容量很大,且A2是CMOS电路耗电极小,C5储存电荷足可供压电陶瓷片B发声5min之久,已满足使用要求。当电网恢复供电时,LED又点亮,A1的5脚输出低电平,振荡器停振,C5又充满电荷可为下次停电报警用。

  元器件选择
  A1采用4N25型光电耦合器,它采用双列直插式6脚塑封包装,其中3、6脚为空脚,只用其1、2和4、5四脚。A2用2输入端四与非门CD4011集成电路。 VD1-VD4用1N4001型硅整流二极管;VD5用15V、1/2W型稳压二极管,如2CW20等;VD6用1N4148等硅开关二极管。电阻全部采用RTX-1/8W型碳膜电阻器。C1要用CBB-400V型聚苯电容器,C2、C5用CD11-16V型电解电容器,C3、C4用CT1型瓷介电容器。B采用FT-27、HTD27A-1型等压电陶瓷片。

  制作与使用

不用电池的市电停电报警器

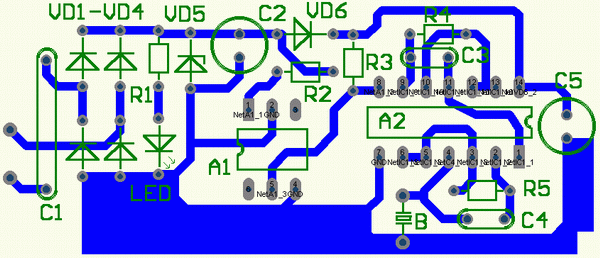

图2 印制电路板图

  印制板尺寸为60mm×35mm。除压电陶瓷片B外,其它电子元器件都装焊在此印制板上。压电陶瓷片B可用硅胶粘贴在塑料机盒的内壁上,使机盒兼起共鸣控作用。本电路一般情况下,不用调试,通电即可正常工作,如果想改变“嘟-嘟-”声的断续频率,可调整电阻R4或电容C3的数值。若要改变“嘟-”声的音调高低,可以增加电阻R5或C4的数值。增减电容C5的容量,可以改变停电后报警声的持续时间,C5容量大,报警声持续时间长,反之就短。
