降低继电器维持电流，继电器低功耗设计

　　我们都知道继电器吸合电流是比吸合之后的维持电流要大，如果设计电路时考虑到继电器的这一特性，即在继电器吸合后减小其工作电流，只要能够可靠维持吸合状态，就能达到降低继电器功耗的目的。

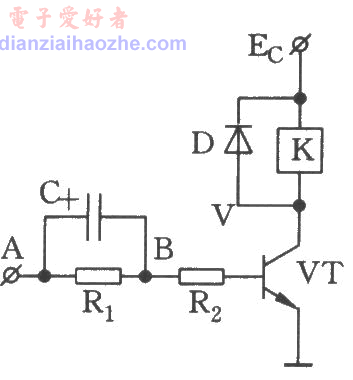

图１

　　如图１所示，在继电器的驱动三极管基极接有电阻R1和电容C，当控制电平从A点注入时，电容C两端电压不能突变，相当于A点注入的控制电平没有损耗的提供给了三极管基极，从而驱动继电器吸合。当电容C上的电压充满时，控制电平经R1限流后提供给三极管基极，驱动继电器的电流相应变小使之能够维持吸合，达到降低功耗的目的。

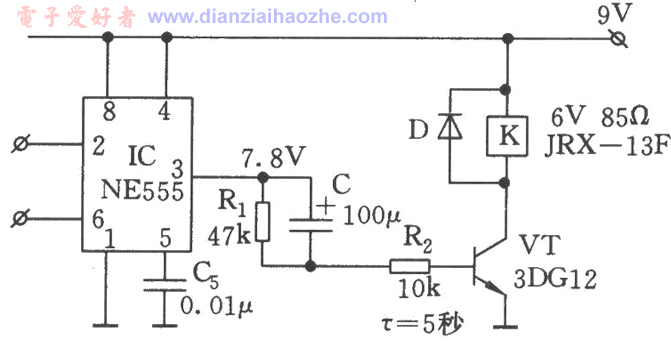

图２

　　再来看图２，这是一个由555时基电路提供控制电平的电路。当555电路的3 脚由低电平翻转为高电平时，由于电容C两端电压不能突变，则三极管VT获得的注入电流为(VA-0．7V)/R2。之后，C通过R2和三极管eb结充电，V_B电压下降，当C充满时，V_B=V_A-V_C，由于三极管基极电流Ib的减小，使流过继电器的电流Ic减低至接近释放电流，继电器完成低功耗维持状态的转换。
