晶闸管四档调光定时控制器(LC901)

发布时间 2009-05-10

芯片LC901原为电风扇程控集成电路,用于电风扇的风速调节。本电路利用其分档控制功能制作成具有弱光、中光、强光和关4挡控制的调光器,而且还具有0.5h、1h、2h和4h四种不同时间的定时控制。调光的功率驱动器件为可控硅,它受LC901的控制,本电路用到四个双向可控硅元件。

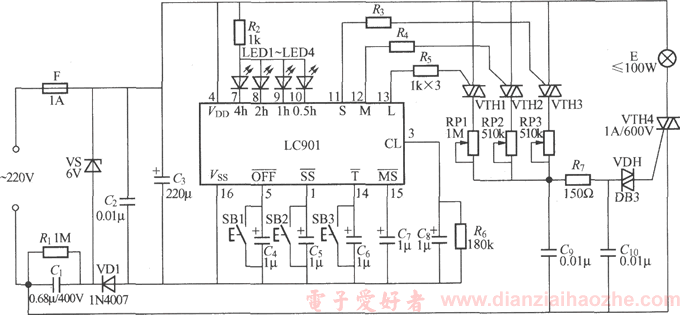

LC901四档调光定时控制器

标签: 晶闸管, 调光, LC901
