声控延时熄灯照明控制电路

发布时间 2009-03-10

  声控电路开关由声控电路、单稳延时电路和可控硅驱动电路组成。

声控延时熄灯照明控制电路

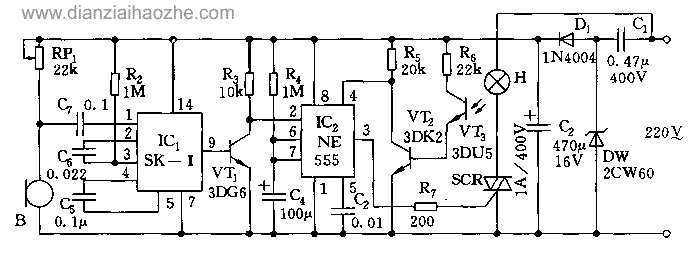

  电容降压整流电路为声控开关电路提供VDD=6V直流电压。IC1采用专门的声控集成电路SK-Ⅰ,该集成电路内含双稳态触发器和三极放大器。平时,IC1的输出端9脚呈低电平;而当拾音器B收到击掌声等音响信号时,IC1内的双稳态翻转,9脚转呈高电平,VT1饱和导通,由于IC2(555)的2脚触发电平小于1/3VDD,则555置位,3脚呈高电平,SCR触发导通,灯亮。

  555和R4、C4等组成单稳定时电路,定时时间即单稳态的暂稳时间TD=1.1R4C4,图示参数约为2分钟。以上是入夜或无光照时,IC2才会翻转,因为555的复位端4脚受控于VT2的导通或截止。白天因有光照,光敏三极管3DU5呈低阻,VT2饱和导通,555的4脚呈低电平(小于0.7V),555处于强制复位状态,IC2对外来触发信号无反应;天黑后,3DU5呈高阻,VT2截止,555的4脚为高电位,处于待触发状态。

  若要加长灯亮的时间,可通过加大R4C4的充电时间常数来实现。
