可调节占空比的LED闪烁指示灯

LED闪烁指示灯应用广泛，本文介绍两种LED闪烁电路。

第一种电路很简单，采用常见的三极管对称多谐振荡器，这种电路能通过调整RC的值改变频率和占空比，用做指示灯振荡器是比较合适的。按照图示取值，本电路的振荡频率约为0.78Hz。

在实际应用中两只三极管的参数应该保持一致，型号则根据实际负载电流选择。

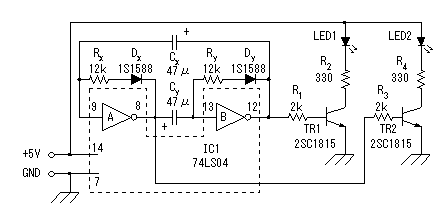

第二种电路采用了与非门集成电路74LS04，使用其中的两个门构成多谐振荡器，通过三极管C1815进行驱动发光二极管发亮。调整R3，R4可调整发光二极管的亮度。改变CX，CY，RX，RY的值可以改变振荡频率和占空比，按照图示的参数，振荡频率约为0.93Hz。

注意：74LS04这类的与非门集成电路对静电敏感，焊接操作应注意防静电，同时将未使用的非门输入端接地处理。
