门把手触摸报警器
来源 200晶体管电路
发布时间 2013-11-07

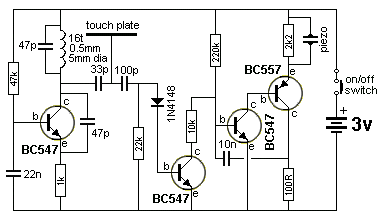

门把手触摸报警器
当有人触摸门的金属把手,该电路可检测到。金属门把手作为“触控板”接于电路中。
第一晶体管部分构成LC三点式振荡电路。
触摸门把手会消去第二个晶体管获得的脉冲,它会关闭。这将激活后面的音频振荡器发出声音。
