1瓦和1.5瓦LED驱动电路(12V升压驱动)

来源 200晶体管电路
发布时间 2013-11-09

1瓦LED驱动电路

1瓦和1.5瓦LED驱动电路(12V升压驱动)

1瓦和1.5瓦LED驱动电路(12V升压驱动)

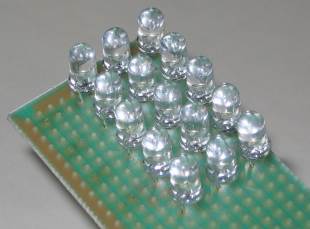

15个LED矩阵板

1瓦和1.5瓦LED驱动电路(12V升压驱动)

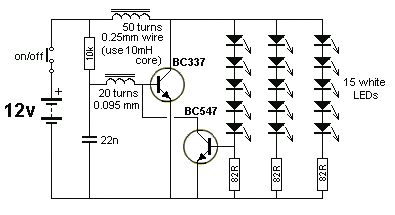

该变压器由0.25MM漆包线绕50圈连接到引脚上
反馈绕组为0.095毫米漆包线绕20圈“飞线”接入电路

该电路驱动15个LED,产生的亮度与1瓦的LED相同。该电路消耗750MW,但LED是以高频率脉冲电压驱动,并产生一个明亮的输出,相对于纯直流驱动变得更高效。

每5个LED串联为一组,共3组并接在一起。每个LED都有一个3.2V至3.6V的特征电压,使得每组电压降在16V到18V之间。

本电路由12V电池供电,通过升压电路产生约17.5V的电压点亮LED灯组。

1.5瓦的LED驱动电路

1瓦和1.5瓦LED驱动电路(12V升压驱动)

1瓦和1.5瓦LED驱动电路(12V升压驱动)

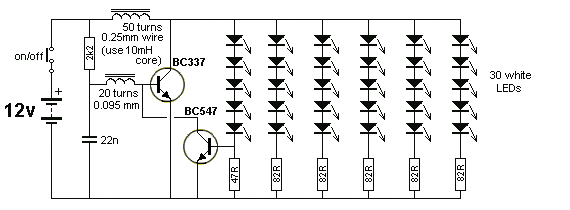

30个LED矩阵板

可以修改上面的电路,以驱动多达30个白光LED。
使用矩阵式LED,使得它们比单独1瓦或2瓦的LED更有效率。
电流消耗约95毫安。
变压器的绕组详情如上图所示。
